本篇目录：
红外光如何传输音频信号和数字信号
我认为红外发射二极管本身只能发出“0”或者“1”这样的数字信号，通过复杂的编码器、数/模转换器，最后才能将数字信号转换成模拟信号，用来传输音频信号。其过程原理类似激光唱机。
而红外耳机则是使用红外光信号传输音频信号，传输距离较短，信号传输需要对准接收端，对传输距离和传输质量的要求较高，且易受环境光干扰，但较为稳定、安全。
传输视频、音频信号，必须用视频线和音频线，视频线、音频线都是有一定的阻抗的，而且有金属网屏蔽层。接地后，不受外来信号的干扰，也不容易干扰其他设备。用网线传视频不行，会产生干扰，图像会有网纹或扭曲。
发送端将基带二进制信号调制为一系列的脉冲串信号，通过红外发射管发射红外信号。接收端将接收到的光脉转换成电信号，再经过放大、滤波等处理后送给解调电路进行解调，还原为二进制数字信号后输出。

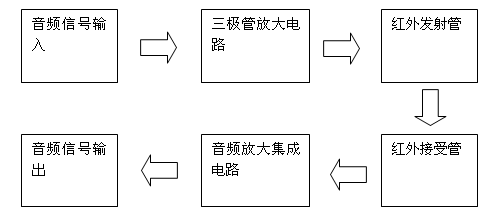

这是一个红外音频传输的电路图
红外接收管VD在电路中需要反置，VD再受到光作用时，方向电流约为20ua，R3为红外接收管VD的偏置电阻，静态时为VD 提供静态工作电流，5v电源供电，静态时应使VD偏置在3v左右，根据公式R3=(5-3)v/0.02ua=100k左右。
为了防止失真，VDVD2要设一定的偏置。图1(b)是接收部分原理图。其电路采用一块音频放大集成电路LM386。VD为红外线接收管。
红外接收管TLl838的管脚接线图如右图所示。由红外接收头输出的控制信号接到CD4040计数器的CP端。就可以由4040计算出控制信号的脉冲数量，然后由接在输出端的发光二极管显示出来。
具有红外保护的温度自动控制系统设计
【关键词】红外保护温度自动控制系统设计 1温度自动控制系统介绍 温度自动控制系统是可以节省人财物力，且方便实用的自动控制系统，能及时根据室内外温度的细微变化做出反应，反应程度与该系统的温度显示器相连，准确可行。
进而使控制电路控制其他控制系统的工作状态。热释电红外感应开关就是利用热释电感测器对人体的感应控制灯的亮灭。
使用智能照明控制系统，更能体现其在节能与管理方面的优势。红外智能节电开关由于触发的时候不需要人发出任何声音，而是人走过时身体向外界散发红外热量最终控制灯具的开启，当人离开后，经过一定时间的延时，自动熄灭。
并通过两个按键改变预设温度值，一个提高预设温度，另一个降低预设温度值。通过另一个按键控制温度差的大小。设有红外热释传感器检测环境范围内是否有人，如果有人确定出风方向，如果无人，降低转速或一定时间内自动关闭。
怎样设计温度测量系统?
软件设计 根据DS18B20的通讯协议，单片机控制DS18B20完成温度转换必须经过三个步骤：每一次读写之前都要对DS18B20进行复位操作，复位成功后发送一条ROM指令，最后发送RAM指令，这样才能对DS18B20进行预定的操作。
设计要求被测量温度范围：0~120℃，温度分辨率为0.5℃。被测温度点：2个，每2秒测量一次。显示器要求：通道号1位，温度4位(精度到小数点后一位)。
放大器——OP07/NE5532/TL082：将代表温度的模拟电压放大到适合于ADC转换的幅度。A/D转换器——ADC0809：将放大后的电压进行转换，变成适合显示的数字信号，存入ROM中。
设计一个简易红外通信系统
&’ 机与一台或多台单片机的通信系统中的数据通讯一般采用的是串行通信方式。
采用通用元器件，节省生产成本。既然是大家都使用通用标准，你去查查标准就行了，最起码要选若干产品，筛选出符合要求的硬件。对于程序上的设计，必须要得到厂家的接口说明，参考国际标准。这种属于程序开发范畴，不在赘述。
在发送端，先采集语音信号，然后通过串口进行发送 传统的串口发送需要有线连接，你现在只需把待发信号连接到红外发射管上即可。在接收端，将红外接受管的信号作为输出。这样一个最大的好处就是免去了通讯协议的设置。
红外遥控系统 通用红外遥控系统由发射和接收两大部分组成，应用编/解码专用集成电路芯片来进行控制操作，如图1所示。发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。
其次，红外通信还可以用于路灯的监测和故障诊断。通过红外通信，控制器可以与中央控制系统进行数据交换，实时监测路灯的工作状态和能源消耗情况。一旦发现故障，控制器可以通过红外通信向中央控制系统发送故障信息，以便及时修复。
根据你的描述，可以这样设计：555产生38kHz的载波信号；该载波信号和单片机的TXD输出信号经过一个与门；那么与门输出的就是经过调制的信号；最后通过红外二极管将此信号发射出去。
到此，以上就是小编对于红外音频温度传输系统设计的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
