电压传输特性电路怎么连接
1、串联口诀：首尾相连，串成一串。头尾相连，逐个顺次连接。并联口诀：头连头，尾连尾。头头相连，并列连接在两点之间。串联电路中各处电流都相等。串联电路中总电压等于各部分电路电压之和。
2、在一些简单的电路中，电压传输特性往往可以用线性函数来描述。例如，当电路是一个简单的电阻器时，输出电压与输入电压成正比，即输出电压等于输入电压乘以比例常数，此时电路的电压传输特性是线性的。
3、连接导线用来把电源、负载和其他辅助设备连接成一个闭合回路，起着传输电能的作用。
4、电路连接一般有两种方法：串联电路：用一根电线将电路元件逐个连接起来，形成一个电路，电流的输送路径只有1条，若是上面有串联两个灯泡的话，打开开关后，是同时发光的，只要取下一个灯泡，另一个灯泡就会一并熄灭。
反相器有什么作用?

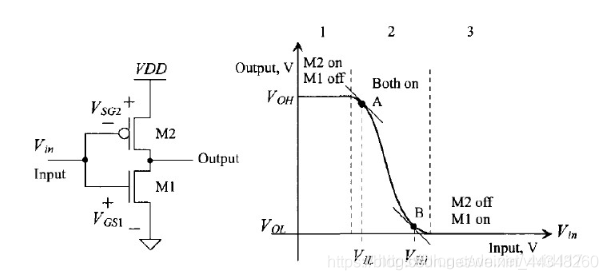

1、另外，反相器可以用两个互补晶体管配置成CMOS反相器。这种配置可以大幅降低功耗，因为在两种逻辑状态中，两个晶体管中的一个总是截止的。
2、反相器常用于逻辑门、运算放大器和视频处理等方面。因此，缓冲器的作用是驱动后面的负载电路，保持信号的稳定，消除传输信号时的阻抗不匹配和信号的幅度损失；而反相器的作用是放大并反向输入信号，将输入信号的幅度与极性翻转。
3、反相器是可以将输入信号的相位反转180度，这种电路应用在模拟电路。作用：比如说音频放大，时钟振荡器等。在电子线路设计中，经常要用到反相器。中文名：反相器 输入级：晶体管T1和电阻Rb1构成。
电压传输特性
1、电压传输特性的三个要素：输出电平、阈值电压、跃变方向 （1）输出高电平UOH和输出低电平UOL 输入电压Ui是模拟信号，输出电压U0只有两种可能的状态，不是高电平UOH就是低电平UOL，用以表示比较结果。
2、电压传输特性电路连接方法如下：将信号源接入差分放大电路的非反向输入端（即正极），并将信号接地。将信号源的反向输入端（即负极）接地。在差分放大电路的输出端连接负载电阻。
3、总结电压传输特性的测量方法：电压测量的方法有两种，分别是直接测量法和间接测量法两种。直接测量法就是用相应的仪表测量，然后直接读出被测参量的电压值。
4、环境噪声：在实际电路中，存在各种环境噪声，如电磁辐射、温度变化、机械振动等，这些噪声会影响到过零比较器电路的电压传输特性，从而导致实际电路的不稳定性和误差。
集成运放的特性?实际的与理想的集成运放特性有哪些差异?
，虚短：当集成运放工作在线性区时，同相端和反相端的电压几乎相等，所以称为虚假短路，简称虚短。2，虚断：当集成运放工作在线性区时，流入同相端和反相端的电流几乎为零，所以称为虚假断路，简称虚断。
集成运算放大器的特点如下：集成运算放大器中间级的主要特点是足够高的电压放大倍数。集成运算放大器是一种具有高电压放大倍数的直接耦合放大器，主要由输入、中间、输出三部分组成。
理想集成运放 开环差模电压增益：Aod=∞。差模输入电阻：rid=∞。输出电阻：ro=0。共模抑制比：Aod=∞。输入失调电压、失调电流以及它们的零漂均为零。
理想运放就是集成运放特性理想化，即理想运放的Rid=∞、Rod=0、Aud=∞等。实际运放的Ad不是无穷大，而是有限值，实际运放和理想运放存在误差，“虚地点”要移动。
具有（在负载能力以内）不挑负载，适应任意负载的特性。后级负载电路的阻抗大小不会影响到输出电压。（3）无穷大的电压放大倍数（可达百万或千万倍）。
集成运算放大器简称集成运放，是由多级直接耦合放大电路组成的高增益模拟集成电路。已成为线性集成电路中品种和数量最多的一类。
求电压传输特性曲线
而Vi=-3V时，V+=0V（串联电阻R1=R2=10千欧）；Vi-3V时，V+0V；Vi-3V时，V+0V。因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
用示波器测定施密特触发器的电压传输特性曲线的方法是使用示波器双踪显示，一路显示输入，一路显示输出。把两路信号在示波器上调到一起，输出发生跳变的瞬间读取输入信号的幅值，就可达到上下阈值电压。
选择.ac分析，输出添加一个表达式，表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi（Vo≤6v）一个电压比较（鉴定）电路。
当输入电压ui小于0时，输出电压u0=-7V；当输入电压ui大于0时，输出电压u0=7V。这就是它的电压传输特性，你画出它的横纵坐标图形就可以。输出稳压要加上最上端二极管的压降0.7V，所以是7V。
输入电压 Ui ＞ 0 ，运放输出电压接近正电源电压，通过 R 限流，下稳压管击穿，Uo 稳定在 7V 。输入电压 Ui ＜ 0 ，运放输出电压接近负电源电压，通过 R 限流，上稳压管击穿，Uo 稳定在 - 7V 。

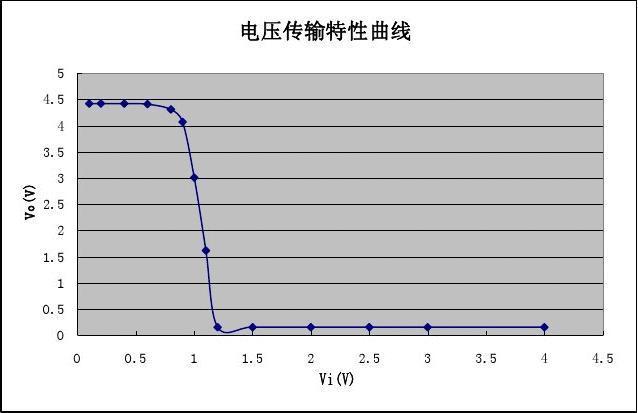

图片上eXCEL （我用的是EXCEL2007）输入电压、电流数据，点击插入《折线图》，右键选择数据，图例项——点击添加，上边栏输入一个名称，下栏选中要输入的纵坐标数据《电流》，确定。
