本篇目录:

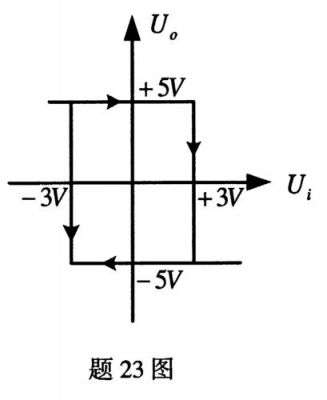

分析:设迟滞比较器的传输如图
滤波器是相对比较简单的,所以设计选择低通滤波器。简单低通滤波器通常可由电容与电阻组成。本设计采用了电容与电阻并联接地的方式,最后的滤波器连同迟滞比较器设计如图2所示。
当输出为高电平(稳压管钳位在4V)时,运放同相端为2V。

同相滞回比较器:当输入的比较电压相对于参考点电压的大小,如果大于参考点,则输出高电平,反之则输出低电平。反相滞回比较器:电路接法是参考点位来自本比较器的输出端,并接在同相端,输入信号接在反相端。
迟滞比较器传输特性曲线通过直线连接的方式画图。比较器是一个具有迟滞回环传输特性的比较器。由于正反馈作用,这种比较器的门限电压是随输出电压V0的变化而变化。

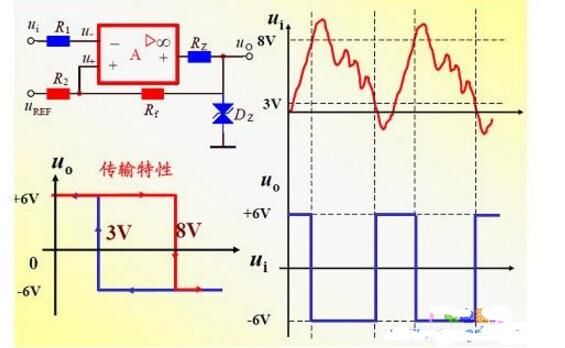

迟滞比较器工作原理:迟滞比较器有两个门限电压。输入单方向变化时,输出只跳变一次。输入由大变小时,对应小的门限电压;输入由小变大时,对应大的门限电压。在两个门限电压之间,输出保持原来的输出。

2、画出如图所示迟滞比较器的传输特性曲线。已知输出高、低电平值分别...
1、迟滞比较器传输特性曲线通过直线连接的方式画图。比较器是一个具有迟滞回环传输特性的比较器。由于正反馈作用,这种比较器的门限电压是随输出电压V0的变化而变化。
2、供参考:当输出为高电平(稳压管钳位在4V)时,运放同相端为2V。
3、迟滞比较器的设计 迟滞性是比较器的一种特性,他使比较器的输入阈值随输入(出)电平而改变。比较器实现的方法很多。他们都有不同形式的正反馈。最常见的即是由放大器接成正反馈组成。

4、V+=0V(串联电阻R1=R2=10千欧);Vi-3V时,V+0V;Vi-3V时,V+0V。因此,门限电压VT为-3V。整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位,因此输出只取两个值:+8V和-8V。
5、迟滞比较器是一个具有迟滞回环传输特性的比较器。又可理解为加正反馈的单限比较器。在反相输入单门限电压比较器的基础上引入正反馈网络,就组成了具有双门限值的反相输入迟滞比较器。
6、哦,先不忙计算,按你的要求大于上阀值输出变低,小于下阀值输出变高,也就是说迟滞比较器的传输特性是顺时针的。
迟滞比较器运放怎么选择
低频时可以考虑的方式有低通、带通或全通,同时还可选择一阶或多阶。在考虑此设计后,一阶滤波器在此设计中是较好的,且低通 滤波器是相对比较简单的,所以设计选择低通滤波器。简单低通滤波器通常可由电容与电阻组成。
一般情况:用运放做比较器,多数达不到满幅输出,或比较后的边沿时间过长,因此设计中少用运放做比较器为佳。比较器的翻转速度快,大约在ns 数量级,而运放翻转速度一般为us 数量级(特殊的高速运放除外)。
分析计算过程,回差的要求和供电Vcc是已知条件,那么选定一个Uref,通过计算可以得到R1,R2,R3,R4的值,选择合理的R5即可以得到需要的上限和下限电压。下限电压=上限电压-ΔU。
迟滞比较器和过零比较器相比具有哪些优点?
迟滞比较器可以说是一种加有正反馈的单限比较器。它可以使比较器的输出不会受到输入信号在门限值附近变化而引起误翻转,不过由于迟滞,比较器的输出会滞后一定的时间。
迟滞比较器加有正反馈可以加快比较器的响应速度,这是它的一个优点。除此之外,由于迟滞比较器加的正反馈很强,远比电路中的寄生耦合强得多,故迟滞比较器还可免除由于电路寄生耦合而产生的自激振荡。
迟滞电压比较器具有滞回特性,可以有效地提高电路的抗干扰能力。滞回比较器在日常应用中非常广泛,所谓滞回,字面意思就是等待一段时间再回来,它是相较于普通单限比较器而言的。
迟滞比较器它具有一种延迟计算精确度比较高,而常规比较器反应度相对较快,精确度稍微低一点。
常见的比较器分有同相、反相比较器和同相施密特、反相施密特比较器、过零比较器、电压比较器。同相比较器的特点:电路接法是参考点位接在反相端,输入信号接在同相端。当输入电压大于参考电压时,输出高电位。
到此,以上就是小编对于迟滞比较器应用实例的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
