本篇目录：
- 1、在滞回比较器中,如果输入正弦波的频率一直升高,则输出会是什么样...
- 2、请问输出延迟时间指的是什么?
- 3、6)迟滞比较器的传输特性为什么具有迟滞特性?
- 4、如何增加比较器延时
- 5、比较器电路有延迟作用吗?
- 6、迟滞比较器的传输特性为什么具有迟滞特性
在滞回比较器中,如果输入正弦波的频率一直升高,则输出会是什么样...
波形楼上说了，说造成原因：输入信号频率太高，集成运放转换速率（压摆率）不够，信号电平转换时间延长，影响电压比较器的响应速度，导致方波变形，从矩形到梯形到三角形再到幅值减小。

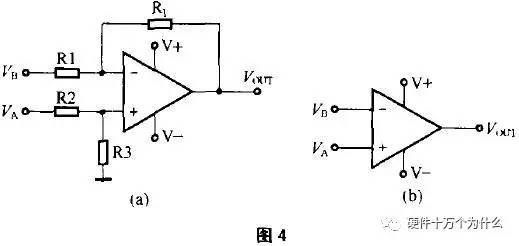

以滞回比较器为例，电路如下：比较器的正负端输入电压记为U+，U-，则U-=ui。假设初始状态时，Ui大于U+，输出负电压，Uo=-Um U+=-Um*R1/RF Ui增大时，输出保持不变。
数模转换要损耗。显示屏输出要损耗，采集波形实际也是能量传递的过程，这些损耗都是波形失真的原因。正常的正弦波放大后边沿出现严重的抖动，说明输入的原始波形就有寄生震荡，应该检查信号源。
同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。
请问输出延迟时间指的是什么?
延迟时间是指系统或信号从输入发生变化到输出开始响应的时间间隔。它反映了系统响应的迟缓性，通常以时间单位（如秒）表示。上升时间是指系统或信号从初始状态到达其稳定状态所需的时间。
时钟到输出延迟时间：指从时钟信号上升沿到来，到输出信号达到稳定状态的时间。
(1)延迟时间 td ：指输出响应第一次达到稳态值50％所需的时间。(2)上升时间 tr ：指输出响应第一次上升到稳态值所需要的时间。
是输入电路的滤波时间，2是输出模块的滞后时间，3是因扫描工作方式引起的滞后时间。
系统时间可以自己制定，也可以用标准时间，如：internet 时间、北京时间、你的自己设备的系统时间、月球时间等……都是可以的，决定于你的环境、设备、系统。
排队延迟：时延是指数据从网络的一端传送到另一端所需的时间。排队时延是指分组在经过网络传输时，要经过许多的路由器。但分组在进入路由器后要在输入队列中排队等待处理。
6)迟滞比较器的传输特性为什么具有迟滞特性?
1、该原因是比较器具有增益无穷大和采用了正反馈。比较器增益无穷大：运放应用于比例运算时，处于深度负反馈状态，虚短条件始终成立，不用特别关注开环放大倍数。

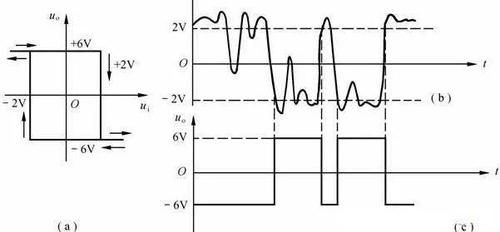

2、过零比较器当输入信号在门限值附近有微小干扰波动时，输出电平就会产生相应的起伏，而迟滞比较器由于在电路中引入了正反馈克服了这一缺点，因此抗干扰能力比过零比较器更强；迟滞比较器加有正反馈可以加快比较的速度。
3、迟滞现象（Hysteresis），或称滞后现象，指一系统的状态(主要多为物理系统)，不仅与当下系统的输入有关，更会因其过去输入过程之路径不同，而有不同的结果。
4、迟滞电压比较器具有滞回特性，可以有效地提高电路的抗干扰能力。滞回比较器在日常应用中非常广泛，所谓滞回，字面意思就是等待一段时间再回来，它是相较于普通单限比较器而言的。
5、与正反馈的强度有关。迟滞比较器是一个具有迟滞回环传输特性的比较器。输出电压的上升时间和下降时间与正反馈的强度有关，减小正反馈中的电阻可以减小上升时间和下降时间。
如何增加比较器延时
定时器：另一个常用的延时电路是555定时器。555定时器是一种集成电路，可以实现多种不同的延时功能。它的工作原理是通过内部的电容充放电过程来实现时间延迟。通过调整定时器的电阻和电容值，可以设置所需的延时时间。
材料：拉杆、激活铁轨、普通铁轨、矿车、探测铁轨、红石灯。可以通过增长铁轨的长度来增加延时。如果你是创造，可以拿到蜘蛛网的话，可以利用知足网的性质来做。
低功耗：串联比较器可以使单个比较器的输出电平稳定，从而可以降低比较器的功耗。可扩展性：串联比较器可以通过逐级级联的方式进行扩展，以满足不同的应用需求。
比较器电路有延迟作用吗?
1、比较器就是将输入信号与基准值比较，使其输出高或低电平来区别信号是大于还是小于基准信号，多用于信号整形和控制。一般情况下延时很小。这个电路由于C28的接入增加了延时作用，R29与C28构成的积分电路将产生几十毫秒的延时。
2、比较器肯定是有延时的，通常这个参数叫做“响应时间”，不同的电路该参数会不一样。普通运放可以作为比较起来用，但通常专用的比较器响应时间要短得多，例如常见的LM339为3us。
3、增加滞后器、加长RC时间常数。增加滞后器：在比较器输入和输出之间加入一个电路滞后器，以延迟输入信号的响应时间。加长RC时间常数：增加比较器电路中的电容或电阻来增加RC时间常数，从而增加比较器的延时。
4、ADC）。比较器经过调节可以提供极小的时间延迟，但其频响特性会受到一定限制。为避免输出振荡，许多比较器还带有内部滞回电路。比较器的阈值是固定的，有的只有一个阈值，有的具有两个阈值。
迟滞比较器的传输特性为什么具有迟滞特性
1、该原因是比较器具有增益无穷大和采用了正反馈。比较器增益无穷大：运放应用于比例运算时，处于深度负反馈状态，虚短条件始终成立，不用特别关注开环放大倍数。
2、过零比较器当输入信号在门限值附近有微小干扰波动时，输出电平就会产生相应的起伏，而迟滞比较器由于在电路中引入了正反馈克服了这一缺点，因此抗干扰能力比过零比较器更强；迟滞比较器加有正反馈可以加快比较的速度。
3、迟滞比较器可以说是一种加有正反馈的单限比较器。它可以使比较器的输出不会受到输入信号在门限值附近变化而引起误翻转，不过由于迟滞，比较器的输出会滞后一定的时间。
到此，以上就是小编对于比较器传输延时仿真激励的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
