1、在反相输入单门限电压比较器的基础上引入正反馈网络，就组成了具有双门限值的反相输入迟滞比较器。由于反馈的作用这种比较器的门限电压是随输出电压的变化而变化的。它的灵敏度低一些，但抗干扰能力却大大提高。

2、回差越大，抗干扰能力越强。滞回电压比较器的抗噪性能与滞回电压的关系是回差越大，抗干扰能力越强，特点是当输入信号ui逐渐增大或逐渐减小时，有两个阈值，且不相等，其传输特性具有“滞回”曲线的形状。

3、滞回比较器及其电压传输特性单限电压比较器电路简单，灵敏度高，但抗干扰能力差。当输入电压信号接近阀值电压时，很容易因微小的干扰信号而发生输出电压的误调变。

4、在下列四种比较器中，抗干扰能力强的是（）。

5、过零比较器当输入信号在门限值附近有微小干扰波动时，输出电平就会产生相应的起伏，而迟滞比较器由于在电路中引入了正反馈克服了这一缺点，因此抗干扰能力比过零比较器更强；迟滞比较器加有正反馈可以加快比较的速度。

6、可以采用滞回（施密特）比较器来解决这一问题，提高抗干扰能力。

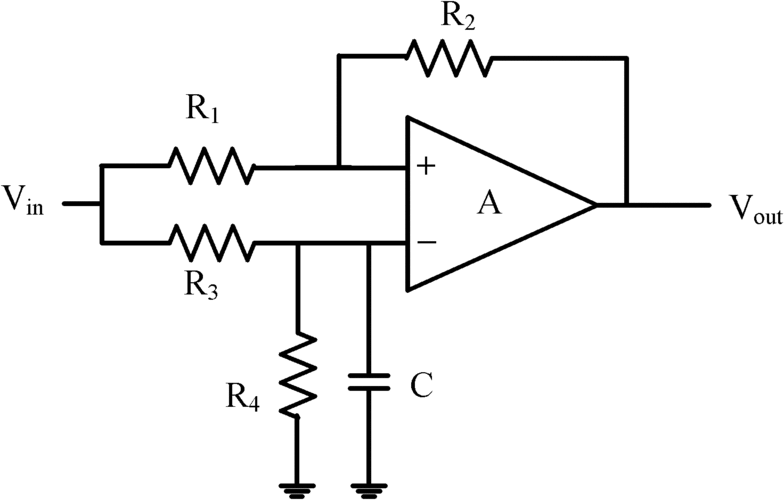

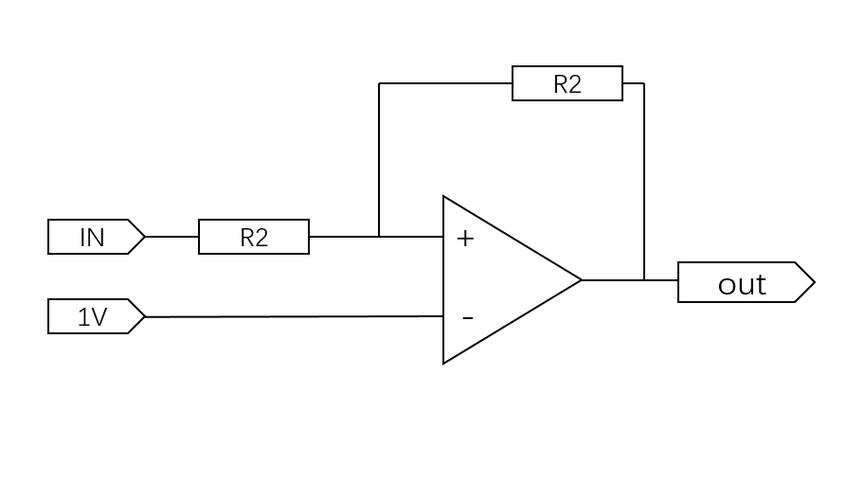

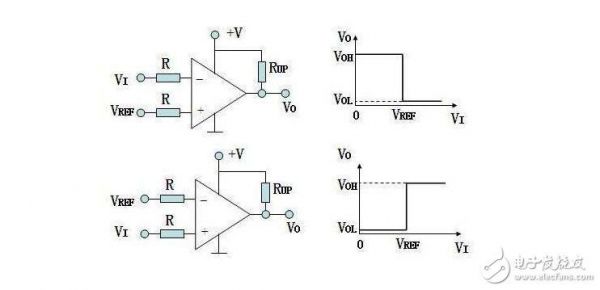

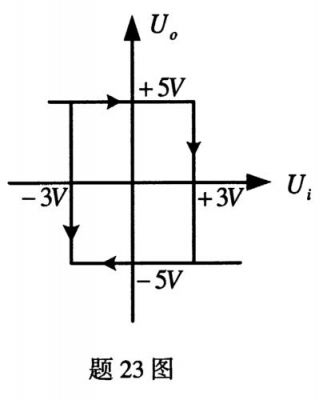

1、功能为同相迟滞比较器，套用公式计算出上下门限电压。即可画出传输特性。

2、步骤如下：ui*(R2/(R1+R2))+uo(R1/(R1+R2))=3；uo= (正负)6V；得出门限电压是 5V和5V 。图中第一步用的是叠加原理，依据是运放输入端虚断。

3、峰峰值=2峰值，有效值=峰值/根号2=0.707峰值，峰值=根号2倍有效值=414有效值。函数波形发生器设计，函数信号发生器是一种能够产生多种波形，如三角波、锯齿波、矩形波（含方波）、正弦波的电路。

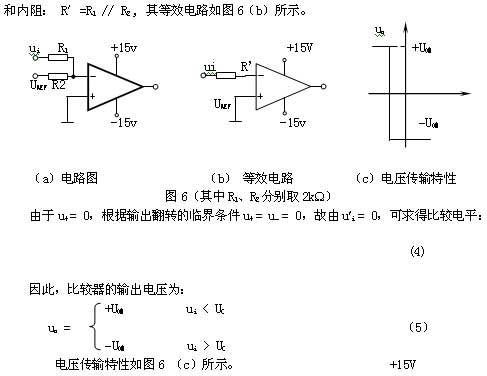

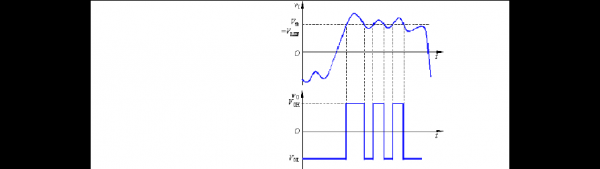

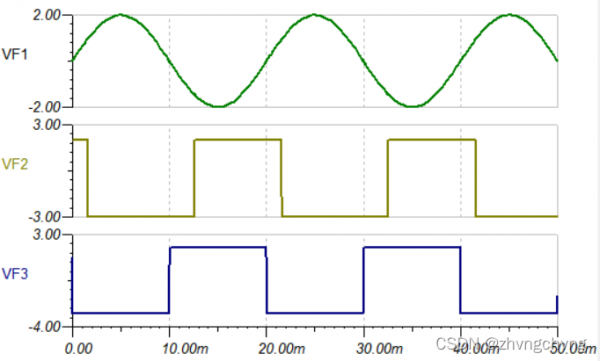

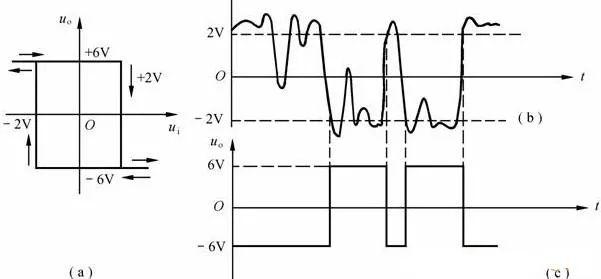

4、首先在迟滞电压比较器输入波形中画两条平行于横轴的直线，ui＝U+和ui＝－U。其次uiU+，uo＝－Uom，输入由大变小时，门限电压为U－。最后ui小到U－时，输出跳变成Uom，即可完成描画。

5、利用集成运算放大器组成的具有上、下门限的迟滞比较器，接入RC负反馈回路就可以组成一个简单的方波和三角波发生器。而改变正反向RC积分时间常数又可构成脉冲和锯齿波发生器。图（2）中电路是一个方波、三角波发生器。

6、迟滞比较器传输特性曲线通过直线连接的方式画图。比较器是一个具有迟滞回环传输特性的比较器。由于正反馈作用，这种比较器的门限电压是随输出电压V0的变化而变化。

1、首先在迟滞电压比较器输入波形中画两条平行于横轴的直线，ui＝U+和ui＝－U。其次uiU+，uo＝－Uom，输入由大变小时，门限电压为U－。最后ui小到U－时，输出跳变成Uom，即可完成描画。

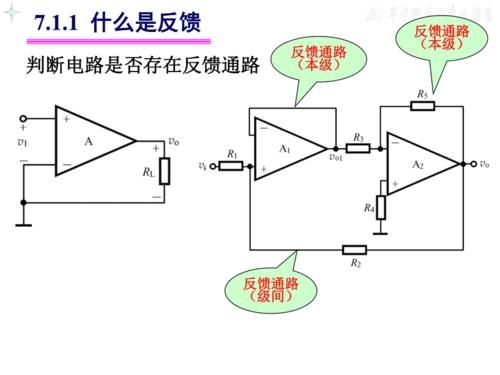

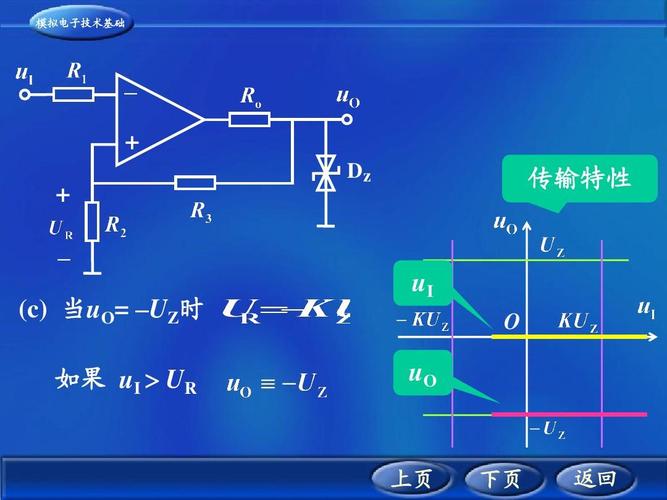

2、整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。

3、供参考：当输出为高电平（稳压管钳位在4V)时，运放同相端为2V。
