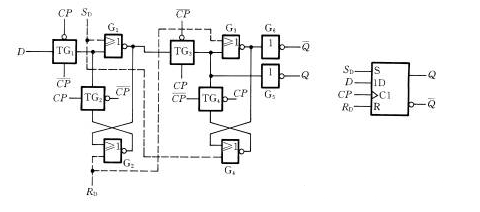

分析下图中cmos传输门的边沿触发器的工作原理
工作原理详解 基本结构：CMOS传输门边沿触发器通常包含两个主要部分，一个是对输入信号进行采样的传输门，另一个是保存输出状态的锁存器。传输门负责根据时钟信号控制输入信号的通过与否，而锁存器则用于保持输出状态直到下一个触发边沿到来。
目的 ：提高触发器的可靠性， 增强抗干扰能力，希望触发器的 次态仅取决于 CLK信号下降沿（或上升沿） 到达时刻 输入信号的状态。而在此之前和之后输入状态的变化对触发器的次态没有影响。把2中的主从SR触发器中的SR触发器换成D锁存器，即可构成一个边沿触发器。
边沿JK触发器，顾名思义，它在下降沿触发状态转换，适用于需要精确边沿控制的场合。最后，CMOS传输门构成的触发器，它通常在上升沿触发，利用CMOS的特性实现了低功耗和高速传输。这些触发器在电路设计中各有其特定的应用场景，理解和掌握它们的逻辑符号和工作原理，对于实现精确的数字信号处理至关重要。
主从触发方式在功能表中一般用“”表示；边沿触发方式用“(正边沿)”“ (负边沿)”。 表示。在应用触发器时，要特别注意触发形式，否则很容易造成整个数字系统工作不正常。由于边沿触发抗干扰能力强，且不存在空翻，所以应用较广泛。
门电路工作原理?
门电路以二进制为原理。门电路规定各个输入信号之间满足某种逻辑关系时，才有信号输出，通常有下列三种门电路：与门、或门、非门（反相器）。从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示。也可以这样规定：低电平为“0”，高电平为“1”，称为正逻辑。

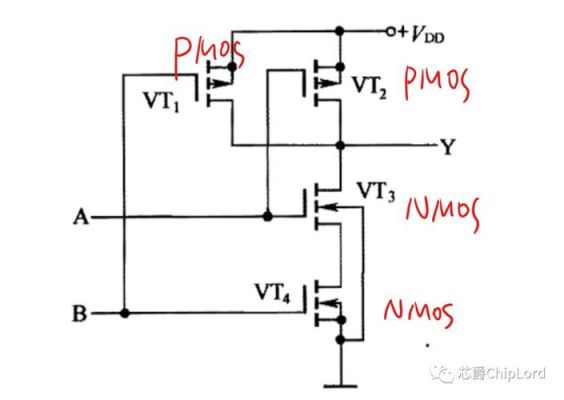

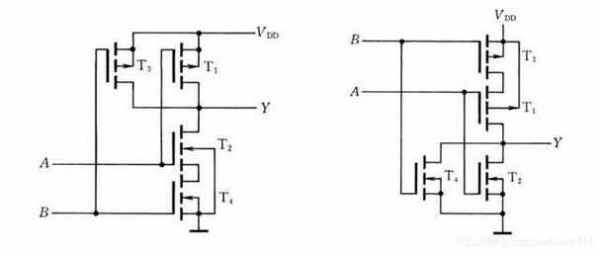

与非门是与门和非门的结合，先进行与运算，再进行非运算。与非门是当输入端中有1个或1个以上是低电平时，输出为高电平；只有所有输入是高电平时，输出才是低电平。
工作原理和应用：门电路的工作原理基于布尔逻辑运算。在数字系统中，门电路被广泛应用于数据处理、传输和存储等环节。它们可以组合成更复杂的逻辑电路，实现各种数字信号处理任务。此外，门电路还广泛应用于计算机、通信、自动控制等领域。
什么是CMOS传输门?
1、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。当C=0、C=1时，TG导通，输出端的信号等于输入端信号。
2、CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。
3、CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。由基本的器件知识可以知道，当PMOS的栅极接高电平的时候，PMOS管截止，栅极接低电平的时候PMOS管导通；当NMOS的栅极接高电平的时候，NMOS管导通，栅极接低电平的时候NMOS管截止。
4、CMOS传输门（Transmission Gate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻（大于10^9欧）。
cmos传输门问题?
只是形成了反型层，但反型层还没有载流子，需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。
不是都是高电平，那个圆圈符号你理解错了，那是个逻辑功能标识，不代表里面真的有反相器。CMOS传输门的NMOS和PMOS栅极电压总是相反的，因此不管输入电压是多少都能导通。TG上面那个圆圈代表输入是反向有效。
可以。在锁存器的透明模式下，当CLK=0时，第一个传输门（左）打开，同时第二个传输门（右）关闭。D通过第一个传输门和两个串联的反相器传输至输出端(Q)，因此是可以打开的。
这个一个互补性传输门。其中T1为nmos；T2为pmos；mos管导通条件是|vgs|-|vth|0；那么对于pmos作为开关来说Vg=0，Vs=Vo，Vi=Vo那么根据导通条件，|0-Vi||Vthp|，即Vi|Vthp|；总之一句话，N管适合传输低电平，P管适合传输高电平。
到此，以上就是小编对于cmos传输门的电路结构是怎样的?的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
