本篇目录：

1、UART串口通信(二)
2、串口通信的原理
3、串口通信的接口有哪些类型?
4、RS232串口,波特率9600,传送42位数据,至少需要时间?是怎么传输计算的?最...
5、串口有哪些常见接口?

UART串口通信(二)

1、uart_done标志位在rx_cnt达到9时激活，表示传输完成。UART接收模块专门处理接收到的数据。UART发送模块负责生成并发送数据。UART环回模块协调接收和发送模块，确保通信的顺畅。UART顶层模块整合所有功能，形成完整通信系统。激励模块用于输入信号，模拟实际通信场景。

2、UART工作原理基于异步通信，无需同步时钟，而是通过开始位和停止位来同步发送和接收。发送端首先将并行数据转换成串行，通过移位寄存器逐位传输，接收端则通过识别这些同步信号来解析数据。在手机设计中，UART被用于协调处理器与硬件之间的信息传递。尽管功能强大，UART有其局限性。

3、区别：（1）UART是一种硬件芯片，用来实现串行通信功能，而“串口”则是接口形式，包括物理接口和控制协议。因此，串口不一定使用UART进行通信。（2）UART是异步串行通信协议，不同设备的UART通讯方式可能会有所差异。而“串口”则是串行通信的物理接口标准，通常采用DB9或DB25插头。

4、串口/：也称为串行通讯接口，是计算机通信的基本入口，常指COM口。UART/USART/：通用异步收发器( UART )和同步收发器( USART )是数据传输协议的代表，它们为不同应用场景提供了灵活的数据传输标准。

5、串口UART，一种异步串行通信协议，其核心在于数据以字符为单位逐位传输。在设备间通信时，需要预先设定传输速率，且双方的时钟频率需与之同步，否则可能导致数据混乱。硬件连接简单，仅需一根线即可完成数据传输，其连接示意图直观易懂。

6、UART，全称通用异步接收器/发送器（Universal Asynchronous Receiver/Transmitter），是串口通信中的一种接口，主要用于单片机与计算机之间的通信。UART支持异步通信，即发送端和接收端可以以不同的速率传输数据，而且不需要同步信号。许多微控制器都内置了UART模块，使得数据传输变得更加容易。

串口通信的原理

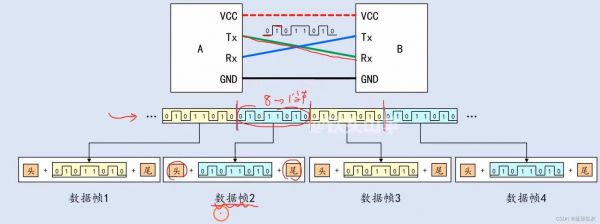

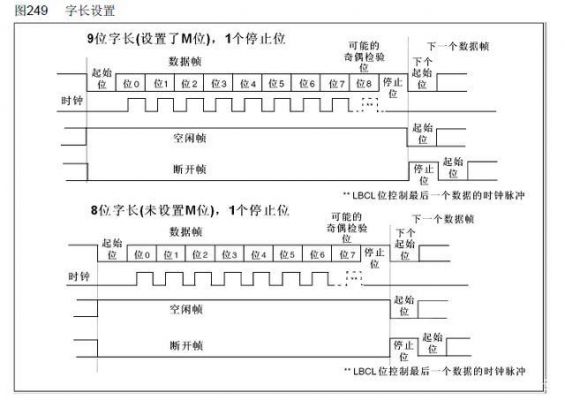

串口的工作原理串口通信是通过发送和接收数据帧来实现的。数据帧由起始位、数据位、校验位和停止位组成。起始位用于标识数据帧的开始，数据位用于传输实际的数据，校验位用于检测数据的正确性，停止位用于标识数据帧的结束。在发送数据时，计算机将数据按照一定的格式组织成数据帧，并通过串口发送出去。

原理不同串行通信中，将数据按位依次传输，每位数据占据固定的时间长度，即可使用少数几条通信线路就可以完成系统间交换信息。串口通信是利用串口按位（bit）发送和接收字节。比按字节（byte）的并行通信慢，串口可以在使用一根线发送数据的同时用另一根线接收数据。它很简单并且能够实现远距离通信。

串口，也称为串行端口或串行接口，是一种数据通信接口。它采用串行通信方式，即数据一位一位地按顺序传输。这种通信方式适用于数据传输速率较低，但对数据传输的可靠性和稳定性要求较高的场合。串口的工作原理串口通信中，数据通过信号线上的单个脉冲进行传输。

定义：串行通信，也称为串口通信，是一种数据通信方式，其中数据一位接一位地按顺序传输。这种通信方式的特点是数据在传输线上是逐位进行传输的，具有成本低、易于实现等优点。工作原理：在串行通信中，数据按位顺序通过通信线路传输，可以是单端通信方式或多端串行通信方式。

串口通信的接口有哪些类型?

1、BA接口和RS485接口都是用于串行通信的接口，但是它们有一些不同之处。BA接口是一种通用的串行接口，通常用于连接计算机和外部设备，例如打印机、调制解调器、数码相机等。它使用异步传输方式，支持数据传输速率从300bps到115200bps。BA接口通常使用DB9或DB25连接器。

2、针串行端口用于连接打印机和工业设备进行通信，也称为DB9。DB表示串行端口。它分为雄头和雌头。

3、一般计算机的串口当然是RS232。但一些工业计算机可以选择RS485接口。RS232是个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。

4、串行通信接口根据电气标准和协议分为RS-232-C，RS-422，RS485和USB。RS-232-C，RS-422和RS-485标准仅指定接口的电气特性，不涉及插入程序，电缆或协议。USB是近年来开发的新接口标准，主要用于高速数据传输领域。RS-232接口符合EIA制定的串行数据通信接口标准。
