什么是RS485

RS-485是一种常用的串行通信接口,也被称为EIA-485或RS485。它是一种差分通信接口,由EIA(Electronic Industries Alliance,电子工业协会)制定并标准化。RS-485接口通常用于在工业自动化、数据采集、远程控制和传感器网络等领域中进行通信。

RS485的意思是一种串行通信协议。它主要用于工业环境中进行数据的通信和传输,实现各种设备和系统之间的联网操作。下面是详细的解释:RS485的含义 RS485是一种数据传输标准,主要应用在工业领域中,为通信协议和数据传输提供了可靠的解决方案。

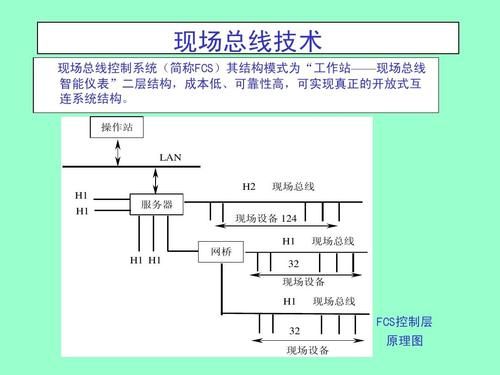

现场总线传输距离较远(现场总线中数据传输的方式可以分为)-图1

答案:485协议是一种用于串行通信的协议标准。详细解释: 协议定义:485协议,也被称为RS-485标准,是一种串行通信协议。它定义了电气特性、信号传输以及数据格式等方面的标准,使得不同设备之间可以进行可靠的数据交换。

RS485是一种差分数据线。RS485是一种串行通信协议,主要用于工业控制系统中。其数据通信线被称为RS485线,也称为差分线。这种线在数据传输过程中具有抗干扰能力强、传输距离远的特点。下面详细介绍RS485线和其应用特点。RS485线是一种采用差分信号的通信线路。

RS485接口通常指的是RS485总线接口,它是一种串行通信接口,设计用于在远距离和嘈杂的电气环境中可靠地传输数据。该接口定义了平衡数字多点系统中的驱动器和接收器的电气特性。在RS485接口中,通常会有A+和B-的信号线。这些线用于差分信号传输,其中A+和B-分别代表平衡的信号对。

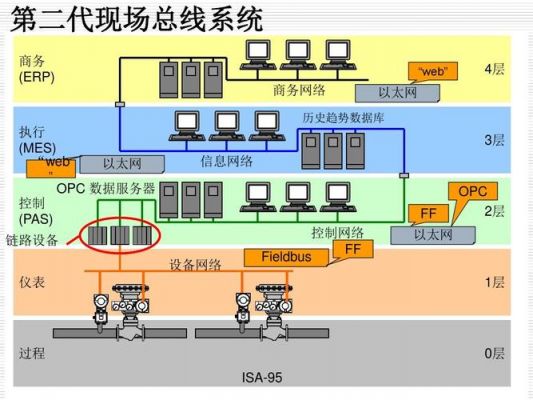

现场总线传输距离较远(现场总线中数据传输的方式可以分为)-图2

CAN总线接口是什么样子的,求图

1、此图为广成科技的USBCAN设备的侧面展示图。它具有双路CAN总线接口,分别对应cancan2。CAN总线属于现场总线的范畴,它是一种有效支持分布式控制或实时控制的串行通信网络。

2、首先CAN总线又称为控制器局域网,是一种现场总线,由国际汽车电子巨头博世公司研发。目前全球的几乎每辆汽车都是用CAN总线通信。汽车上面的ECU、TCU、BMS、车窗、座椅、车灯等众多电子设备都是通过CAN总线控制。

3、CAN是一种工业现场总线的名称。一般普通计算机上没有这个接口。它是串行通信方式,但不是一般说的串口。接口外观可以是15针D型口,也可以RJ45接口,看用在什么场合了。

现场总线传输距离较远(现场总线中数据传输的方式可以分为)-图3

4、CAN是控制器局域网络的简称,是国际上应用最广泛的现场总线之一。结构简单,只有2根线与外部相连,并且内部集成了错误探测和管理模块。基本概念:CAN是ISO国际标准化的串行通信协议。在汽车产业中,出于对安全性、舒适性、方便性、低公害、低成本的要求,各种各样的电子控制系统被开发了出来。

CAN总线的优点?

CAN总线的特点 具有实时性强、传输距离较远、抗电磁干扰能力强、成本低等优点。采用双线串行通信方式,检错能力强,可在高噪声干扰环境中工作。具有优先权和仲裁功能,多个控制模块通过CAN 控制器挂到CAN-bus上,形成多主机局部网络。可根据报文的ID决定接收或屏蔽该报文。

可以点对点,一对多及广播集中方式传送和接受数据。具有实时性强、传输距离较远、抗电磁干扰能力强、成本低等优点。采用双线串行通信方式,检错能力强,可在高噪声干扰环境中工作。具有优先权和仲裁功能,多个控制模块通过CAN控制器挂到CAN-Bus上,形成多主机局部网络。

CAN总线也叫控制器局域网,一般来说它有如下几个优点:数据传输速度快,在四十米的范围内,CAN总线的波特率数值能够达到1Mbps,这在各类总线当中属于特别厉害的一种。数据传输的距离远,最远能够达到十千米。

CAN总线具有多种显著优点,首先,采用对通信数据块进行编码而非传统的站地址编码,使得CAN总线可以实现多主机的并发通信,有效避免了传统通信方式下可能出现的总线冲突。其次,CAN总线采用的非破坏性仲裁技术确保了通信的高效性。

CAN的优点包括传输速度最高到1Mbps,通信距离最远到10km,无损位仲裁机制,多主结构。低成本方面,ECUs通过单个CAN接口进行通信,布线成本低。高集成性体现在CAN总线系统允许在所有ECUs上进行集中错误诊断和配置。可靠性方面,CAN系统对子系统的故障和电磁干扰具有很强的鲁棒性,是汽车控制系统的理想选择。

CAN总线是一种区别于串口总线的工业控制通信系统,它是德国博世公司出品为汽车电子产品升级而服务的,因为主要是应用在汽车控制上,所以它的优点很多倾向于汽车的控制,如:CAN总线的数据传输速度快,理论峰值能够达到1Mbps,具有很高的数据通讯即时性。

现场总线系统的主流现场总线简介

基金会现场总线(Foundation Fieldbus 简称FF)这是以美国Fisher-Rousemount公司为首的联合了横河、ABB、西门子、英维斯等80家公司制定的ISP协议和以Honeywell公司为首的联合欧洲等地150余家公司制定的World FIP协议于1994年9月合并的。该总线在过程自动化领域得到了广泛的应用,具有良好的发展前景。

INTERBUS现场总线(INTERBUS):INTERBUS是一种基于光纤的现场总线系统,以其高速传输和抗干扰能力而著称。

现场总线技术是工业自动化领域的重要组成部分,根据数据传输规模,可分为传感器总线、设备总线和现场总线。其中,基金会现场总线(FF)作为主流技术之一,由Fisher-Rousemount、Foxboro等公司联合制定的ISP协议和Honeywell等公司制定的WordFIP协议发展而来。

CAN总线的物理特性是不是RS485接口?

不是!但CAN总线电缆和RS485电缆都采用特性阻抗为120Ω的双绞屏蔽总线电缆。

CAN总线采用二进制不归零(NRZ)编码方式,所以总线上不是“0”,就是“1”。但是CAN协议并没有具体定义这两种状态的具体实现方式。10)故障界定(Confinement) CAN节点能区分瞬时扰动引起的故障和永久性故障。故障节点会被关闭。(11)应答接收节点对正确接收的报文给出应对不一致报文进行标记。

现场总线五花八门,只有适合的,没有最好的。can和rs485是两个物理层,常用的物理连接都是使用规范铜芯导线,can的机制是对碰的、rs485的机制是轮询的,基于物理层的规范,各自衍生出常用的现场总线,比如canopen、profibus、modbus等,can可以参考周立功的网站,profibus可以参考北京鼎实创新的网站。

原理不同 can总线:过CAN收发器接口芯片82C250的两个输出端CANH和CANL与物理总线相连,而CANH端的状态只能是高电平或悬浮状态,CANL端只能是低电平或悬浮状态。485总线:采用平衡发送和差分接收,因此具有抑制共模干扰的能力。

RS485是定义了物理层的通讯标准接口,协议多使用MODBUS。RS485物理层支持1对多点的通讯,主机设备通过4根线缆(2根通讯线,2根电源线)与从机进行供电通讯。通讯模式为半双工,主机广播从站接收。行业称这种做法为:轮询。

can总线:can总线有CAN控制器,可以对总线任 何错误进行检测,如果自身错误超过128个,就自动闭锁。保护总线。如果检测到其他节点错误或者自身错误,都会向总线发送错误帧,来提示其他节点,这个数 据是错误的。

到此,以上就是小编对于现场总线中数据传输的方式可以分为的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
