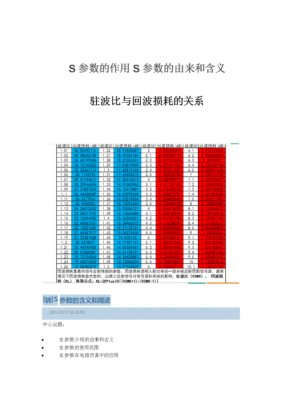

2021-08-04微波工程1-传输线S参数
1、) 当负载阻抗ZL等于特性阻抗Z0时，传输线工作于行波状态（全匹配状态）。此时只有入射波，电压和电流振幅保持不变，相位沿传播方向滞后；沿线各点的阻抗均等于特性阻抗；电磁能量全部被负载吸收。2) 当负载阻抗ZL等于0、无穷大或纯虚数时，传输线工作于驻波状态（ZL=0，Γ=-1）。
波阻抗怎么计算?
波阻抗公式是Z=R+jX。线路波阻抗等同于所给定线路参数的一条无限长线路上行波的电压与电流的比值。对于无损输电线路，其波阻抗Z等于(L/C)的平方根。而无损线波过程也就是电磁波的传播过程，用电磁波理论算得媒质的波阻抗Z等于（μ/ε）的平方根。
波阻抗的计算公式就是介质的密度（p）与波速（V）的乘积，即 Z = p * V。这个量在地震勘探和声学研究中具有重要意义，它影响着波的传播特性，有助于我们理解和分析波动现象。波阻抗不仅体现了介质的物理特性，如其密度和波动速度，还直接影响了波的衰减、反射和折射等行为。
ε：介质的介电常数（单位：法拉/米） 输入阻抗：输入阻抗是指当电磁波到达介质的边界时，边界对电磁波的反射和透射产生的阻抗。输入阻抗取决于介质的特性阻抗和波束入射角。
当岩石受到动应力σb时，其大小可以通过岩石密度(p)、纵波传播速度(c)以及质点速度(v)的乘积来计算，即σb = pcv。这个乘积pc，即波阻抗，可以看作是岩石的一种特征值，类似于电学中的欧姆定律，描述了岩石对动量传递的阻力。
什么是传输线的特性阻抗,输入阻抗和负载阻抗
1、传输线特性阻抗（characteristic impedance of transmission line）传输线处于行波传输状态时，同一点的电压电流比。它具有阻抗量纲，其数值只和传输线的结构、材料和频率有关。当传输线为无限长时，传输线的特性阻抗也就是它的策动点阻抗。传输线特性阻抗用Zc表示，单位为欧姆（Ω）。
2、传输线的每一小段都相当于一个电阻电感电容组成的二端网络。用这个模型推导传输线的电压电流方程，可以得到一个有阻抗量纲的中间量，这个就是特性阻抗。
3、负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。源阻抗匹配：电源内阻等于传输线的特性阻抗称之为源阻抗匹配。源阻抗匹配常用的方法是在信号源之后加一个去耦衰减器或隔离器。

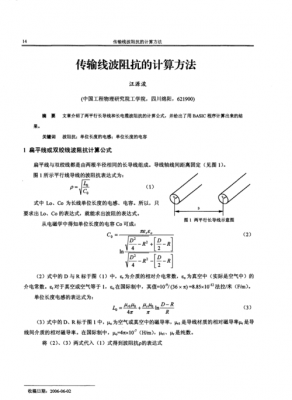

传输线的波阻抗公式是什么?
1、波阻抗公式是Z=R+jX。线路波阻抗等同于所给定线路参数的一条无限长线路上行波的电压与电流的比值。对于无损输电线路，其波阻抗Z等于(L/C)的平方根。而无损线波过程也就是电磁波的传播过程，用电磁波理论算得媒质的波阻抗Z等于（μ/ε）的平方根。
2、波阻抗是E（v/m）/H(A/m)，他是一个描述的是电磁波电场与磁场比值关系的物理量，因为它具有阻抗的量纲才取名叫波阻抗。呵呵，如果这个比值的量纲是A，说不定就叫波电流了。波阻抗与传输线的特性阻抗很相似，对于垂直投射，如果波阻抗连续就不会发生反射这一点与特性阻抗非常相似。
3、传输线阻抗公式特征：半波长阻抗重复性、1/4波长阻抗倒置性，具有阻抗变换作用。均匀无耗传输线有三种工作状态：1) 当负载阻抗ZL等于特性阻抗Z0时，传输线工作于行波状态（全匹配状态）。
4、特别地，当处于自由空间时，波阻抗有一个固定的数值，约为120π，即377欧姆。然而，在更复杂的结构中，比如具有介质衬底的频率选择周期结构（FSS），波阻抗的特性会变得更为复杂。尽管如此，这些复杂的波阻抗特性可以通过传输线理论来理解和计算。
