RS485传输线缆为什么会有信号反射
RS485不支持任意拓扑，主要是任意拓扑在分支处会产生大量的驻波和反射。主要是因为阻抗不连续造成的。阻抗不连续：信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引 起反射。
加在设备输出两条线之间，主要是各厂家口不按统一标准造成的，不过这种方法效果不是很好，还是用转换器吧，标准统一。
引起信号反射的另一个原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。
这个就像水流一样，在电阻率发生突变时会发生反射。谁在流入不同的河床时，应为河床对水的阻碍不同，使水的流动速度发生变化，有些就会回流，信号和水流是相似的。
未接设备的分支线最好从总线上移除，否则易形成干扰。总线的最未端如果接收信号不佳，可加120欧的线未电阻跨接在信号线两端。中间设备不要加，否则会加大线路损耗，减少设备数量和距离。
无耗传输线在什么条件下终端的入射波被全部反射
1、光从光密介质进入光疏介质。入射角等于或大于临界角。当折射角增至90°时，折射光线沿界面方向传播，再稍微增大入射角，入射光线将全部按反射定律反射回光密介质，这种现象称为全反射。
2、产生驻波的条件。①传输线终端开断、短连或阻抗不匹配，出现了反射。②两种波的频率、传输速度完全相同，但方向相反。驻波特点。①电压和电流不但在时间上相差90°。在空间上也相差90°。
3、如果匹配良好，负载阻抗等于电缆特性阻抗，不产生反射，只有入射波，没有反射波，电缆各处电信号的幅度相等，成行波状态。
4、因此，入射波和反射波的叠加形成驻波。对于管中的驻波，当声波传播到闭口端时同样发生反射，入射波和反射波叠加形成驻波。
5、匹配时，馈线上只存在传向终端负载的入射波，而没有由终端负载产生的反射波，因此，当天线作为终端负载时，匹配能保证天线取得全部信号功率。
6、入射角是入射光线与入射表面法线的夹角。在光学里，入射角是原因，反射角是结果，反射角等于入射角。反射角是指反射光线与界面法线的夹角。在其他波动如声波等或运动粒子在反射过程中也都沿用这一名称。
行波的入射行波与反射行波

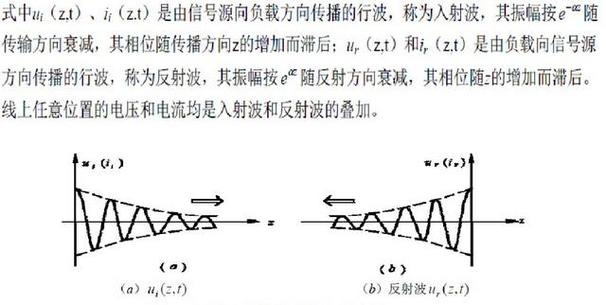

自传输线始端向终端行进的波称为入射行波，简称入射波；自终端向始端行进的波称为反射行波，简称反射波。在同一的正弦激励下，这两种波可能同时存在。
从相邻时刻 t1 和 t1+△t 进行考察，可以发现波形随时间的增长而向传输线的终端移动。自传输线始端向终端行进的波称为入射行波，简称入射波。自终端向始端行进的波称为反射行波，简称反射波。

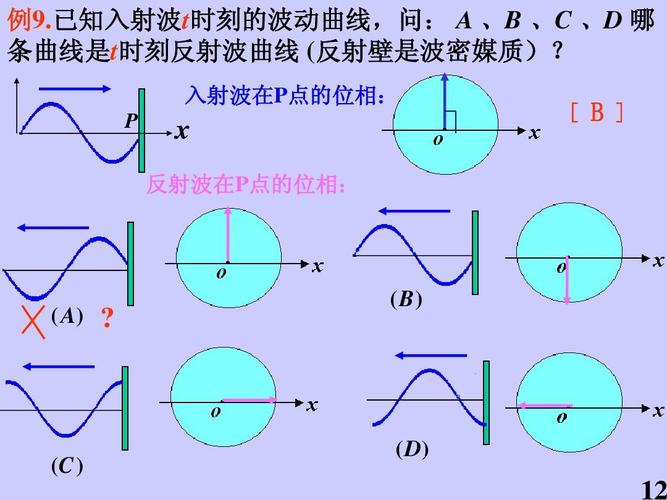

反射是波动在传播媒质的两种密度不同的分界面中才会发生，反射波实际上没有发生半波损失，而是反抗振源矢量的结果。分界面媒质密度差越大，波的反射量越大，折射量越小。波的入射角越小，反射量越小，折射量越大。
行波就是没反射 ，波形和输入一样 驻波就是 完全反射（当终端开路或短路时刻），行驻波 就是只有入射波不完全反射。全反射时刻，入射波河反射波除了方向相反，完全一样，两种能量相同的波相遇形成一种原地的振荡。
简述 当电磁波传播中遇到两种不同介质的光滑界面时，如果界面尺寸比电磁波波长大得多时，就会产生镜面反射。
我想问一下为什么微波在传输线传输时为什么当他的反射系数绝对值为1...
其解表明： 传输线的电压、电流由一列向负载方向传输波，即入射波，和另一列向波源传播的波，即反射波，两列波叠加而成，呈行驻波混合分布。
传输线传输的波型（场结构、模式）反射系数Γ：反射波与入射波之比(电压或电流）Γ=(ZL-Zo）/ (ZL+Zo），为0时全匹配，为1时全反射。
也就是说，入射波的功率到了传输线和射频器件的接口处，1%的功率反射了回去，99%的功率传了下去。在实际应用中，我们希望无线电波全波传送出去，是不希望有回波的，或者说回波损耗的绝对值越大越好。
到此，以上就是小编对于传输线入射波和反射波表达式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
