传输线匹配的条件是什么
1、当外电阻等于内电阻时，电源对外电路输出的功率最大，这就是纯电阻电路的功率匹配。假如换成交流电路，同样也必须满足R=r这个条件电路才能匹配。电抗电路 电抗电路要比纯电阻电路复杂，电路中除了电阻外还有电容和电感。
2、并联终端匹配是最简单的终端匹配技术，通过一个电阻R 将传输线的末端接到地或者接到V CC 上。电阻R 的值必须同传输线的特征阻抗Z 0匹配，以消除信号的反射。
3、)串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。
微波第二章传输线理论
加载无耗传输线的阻抗 实际中，当端接不同负载时，会呈现不同的状态。
(一) 绪论 (2学时)微波的概念及其特点，微波技术的发展和应用领域。

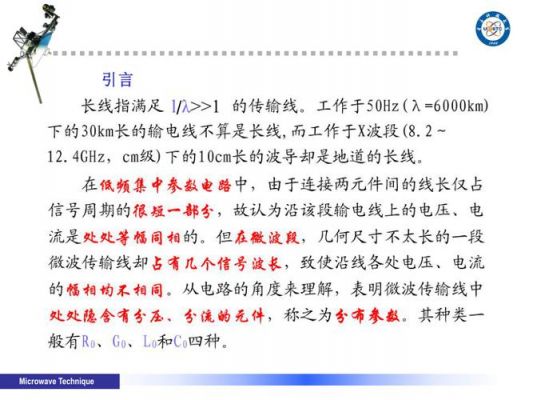

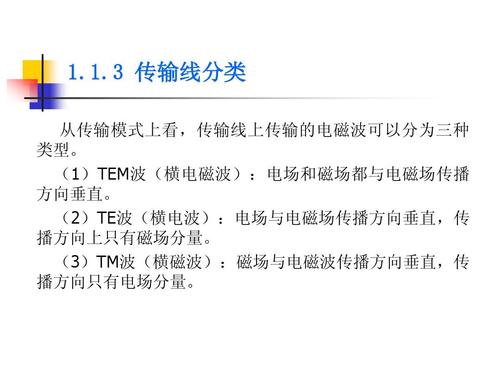

传输线：用来传输电磁信号能量和构成各种微波元器件。常见的射频传输线有平行线、同轴线、波导、带状线、微带线等。
阻抗匹配是指在能量传输时，要求负载阻抗要和传输线的特征阻抗相等，此时的传输不会产生反射，这表明所有能量都被负载吸收了.反之则在传输中有能量损失。高速PCB布线时，为了防止信号的反射，要求是线路的阻抗为50欧姆。
除绪论外全书共9章，内容包括：传输线理论、规则波导、其他微波传输线、微波谐振腔、微波网络基础、微波振荡源、常用微波元件、微波测量和微波应用等。
反射系数与阻抗的关系
1、反射：当声波从一种媒质传播到另一种媒质时，会因为两种媒质的声阻抗不同而产生反射。如果两种媒质的声阻抗相差较大，反射现象会更加明显。反射系数取决于两种媒质的声阻抗差异和入射角的大小。
2、由于末端开路，末端反射系数为+1，即反射信号幅度为驱动信号幅度的一半。一半的反射信号强度加上原始的一半的传输线上的信号强度，末端接收的信号强度刚好为驱动信号强度。同样消除了反射的影响。
3、具体来说，在一条传输线上，如果有一个阻抗突变点，例如传输线的末端或存在一个隔离器件，则会产生反射波。此时，可以通过反射系数来描述反射波与入射波之间的关系。
4、此时终端反射系数为 ΓL=0.，传输线上各点的反射系数为ΓZ=0。传输线处于行波状态的条件是：ZL=Z0，即终端负载阻抗等于传输线的特性阻抗，此时也叫终端匹配，终端负载阻抗ZL为匹配负载。行波状态下，驻波比ρ等于1。
阻抗匹配的三种方式
公式：Z= R+i( ωL–1/（ωC）)说明：负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗Z= R+i(ωL–1/（ωC）)。其中R为电阻，ωL为感抗，1/（ωC）为容抗。
二极管匹配 二极管匹配方式常用于差分或成对网络上，采用二极管匹配会使其负载变成非线性，可能会增加EMI的问题。
Z= R+i( ωL–1/ ( ωC ) ) 说明： 负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗 Z= R+i(ωL–1/ ( ωC ) ) 。其中R为电阻， ω L为感抗，1/( ω C)为容抗。
阻抗匹配的原理与概念是什么?
1、阻抗匹配的概念：阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
2、阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。我们先从直流电压源驱动一个负载入手。
3、阻抗匹配是为了保证能量传输损耗最小，匹配就是上一级电路的内电阻要等于下一级电路的输入电阻。可以分为低频和高频两种情况理解。1。
传输线阻抗匹配_传输线阻抗匹配方法
阻抗匹配的三种方式如下：负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。

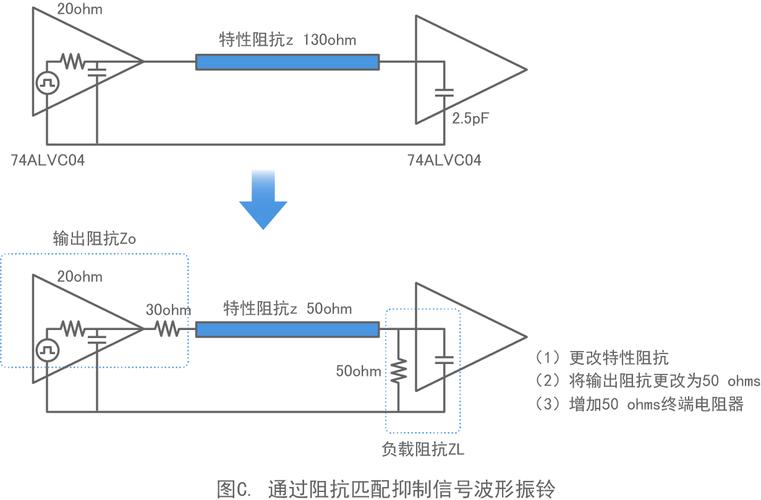

串联端子匹配 当信号源端阻抗低于传输线的特性阻抗时，在信号源端和传输线之间串联电阻器R以使源端的输出阻抗与传输线的特性阻抗匹配，并且抑制来自传输线的信号反射加载结束，反射再次发生。
公式：Z= R+i( ωL–1/（ωC）)说明：负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗Z= R+i(ωL–1/（ωC）)。其中R为电阻，ωL为感抗，1/（ωC）为容抗。
)串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。
如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重复以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
使用变压器进行阻抗变换。∵20000/50=400，√400=20 ∴只要变压比为20的变压器，即可将50Ω变换为20KΩ的阻抗，实现与信号源阻抗匹配。
