如何利用示波器画出幅频特性曲线?

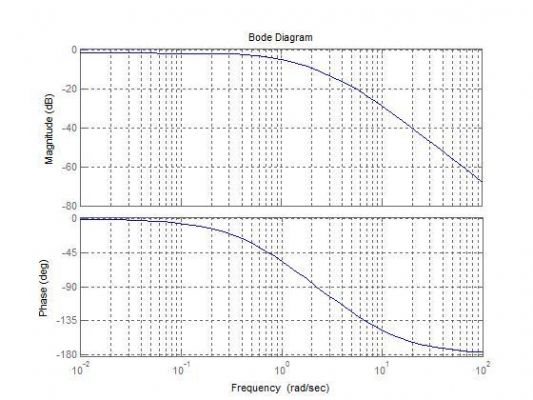

对于低通滤波器，将函数发生器输出一个正弦波信号，并将该信号输入到滤波器的输入端。逐渐增加正弦波的频率，并记录输出信号的幅值和频率。最后，将幅值和频率绘制成图表，即可得到低通滤波器的幅频响应曲线。
幅频特性与相频特性的测量方法：固定信号发生器输出信号幅值，仅改变频率，测量被测电路的输出信号幅值，比较、记录数据。固定信号幅值，改变频率，用示波器测输出信号与输入信号之间的相位差，记录数据。
利用数字示波器测量信号的周期和振幅：介入示波器，显示信号曲线的长短格就是周期，上下幅度就是振幅。
如何用示波器测定施密特触发器的电压传输特性曲线
1、使用示波器测定施密特触发器的电压传输特性曲线的方法是双踪显示，具体步骤如下：将两路信号在示波器上调到一起，其中一路显示输入信号，另一路显示输出信号。调整示波器，尽量把波形展开一些，以更清楚地观察波形。
2、使用示波器双踪显示，一路显示输入，一路显示输出。把两路信号在示波器上调到一起，输出发生跳变的瞬间读取输入信号的幅值，就可达到上下阈值电压。双踪显示的时候，尽量把波形展开一些，会看的更清楚。
3、直接测量法简单易行，但误差较大。产生误差的因素有读数误差、视差和示波器的系统误差（衰减器、偏转系统、示波管边缘效应）等。2．比较测量法 比较测量法就是用一已知的标准电压波形与被测电压波形进行比较求得被测电压值。
4、触发器控件可用于触发示波器测量，以便在正确的时间显示信号。扫描速度控件可用于调整示波器显示信号的速度和时间尺度。在测量期间，示波器将显示电压随时间变化的波形图。这可用于分析信号的特性，例如振幅，频率和相位。

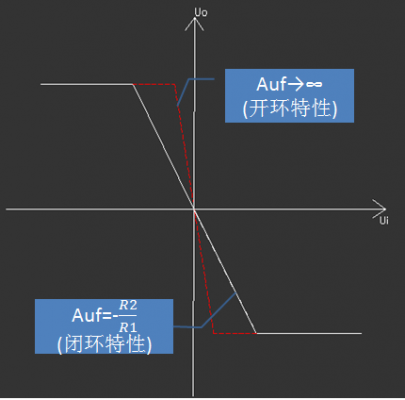

multisim中双输入运放的电压传输特性曲线怎么画?
画曲线方法：用波特图仪器的前端（IN）接电路输入，后端（OUT）接输出，地接地即可。使用波特图仪器方法：波特图是用来看幅——频特性的，因为运放的放大倍数与频率的乘积为固定值。
该软件画端口电压详细步骤如下：打开Multisim软件，创建一个新电路图。在电路图中添加所需的电压源；通常，电压源符号是一个类似于电池的符号，标有电压值和正负极性。连接电压源到需要测量电压的端口或节点上。
MULTISIM中三极管输出特性曲线是仿真出来的，具体方法如下：⒈放置三极管符号2N3904。⒉放置IV特性分析仪表图标。⒊双击IV特性分析仪表图标，打开其显示面板。⒋在显示面板右上角的选项框三角符号，在下拉列表中选择BJT NPN。
做如下一个电路，用DC扫描分析，（simulate | analysis | DC sweep）描V3，输出V1电流，适当设置开始电压、终止电压和步长。
