本篇目录：
hfss为什么更加精密
这项技术完善了HFSS的频域求解器技术，帮助工程师对更加深入详细了解其所设计器件的电磁性能。
由于你的集总端口的校准线设定的不对，所以会出错，我已经给你修改好了。另，还可以使用波端口，我也给你新建了一个新的工程，使用波端口计算应当要更加准确一点，建议使用。
应该是CPU散热不良导致温度过高而引发的自动关机，具体表现为玩游戏，看电影等CPU占用率高的操作时，10~20分钟左右电脑无任何预兆自动断电。甚至重装系统的时候也会自动关掉。
hfss更加精密是因为HFSS是针对微波、射频和SI的工具，能求解腔体、波导等的本征模。HFSS采用FEM的算法。
hfss怎么建模梯形传输线
先用线组合出你要的梯形形状，再在菜单栏上的draw下面的sweep进行平拉操作。
第一步通过Polar计算一下PCB走线的特征阻抗值，本例中走线阻抗为546Ohm，实际制造时会要求板厂控制50Ohm+/-10%阻抗，板厂会相应调整线宽、叠层厚或其他设计参数和工艺参数来满足阻抗控制要求。
通过设置de-embedding，有助于求解靠近或者处在不连续面的S参数，或者端口通过一段很长的传输线馈电而不是直接在模型上馈电。另附上一个实例，帮助理解。
画一个圆柱，再执行MOVE命令，圆柱横向移动就可以了。先画出一个圆，再执行MOVE命令，让圆沿Z轴正向外横向移动。然后以两个圆作为放样对象进行放样，结果就是一个倾斜的圆柱体了。
对于创建设计模型，需要熟练掌握各种原型物体的创建、各种建模操作——如旋转、复制、移动、布尔操作等的应用，以及模型材质的添加和分配等。
大体步骤为：建立模型（可以从CAD导入），查看指标（求解SYZ参数，增益方向等远场指标需要在Radiation→Insert Far Field Setup 插入坐标），查看3D辐射，查看方向图。
HFSS能仿真传输线的串扰吗?
1、建模两根导线，其中一根一端加源，另一端加集总R接地，看另一根上的骚扰。
2、HFSS生成的是频域S参数模型，能直观显示互连系统在整个关心频段上的传输特性，有助于分析、解决问题，为了让传输线的损耗仿真结果更加精确。
3、Ansoft HFSS 是世界上第一个商业化的三维结构电磁场仿真软件，可分析仿真任意三维无源结构的高频电磁场，可直接得到特征阻抗、传播常数、S参数及电磁场、辐射场、天线方向图等结果。
4、对于仿真来说是很准的，有误差，但是不大。一定要服务器才可以跑得动模型。
hfss12,贴片天线,不能仿真。
还有MAXWELL v12版本可以直接安装在32位WIN7版本的，所以不需要使用虚拟机。还有可能是你的软件包有问题。
HFSS中有两中类型端口：wave port 和 lumped port，wave port通常置于背景面，lumped port通常置于模型内部。从错误信息来看，你是把wave port置于模型内部了。
，首先贴片天线主要使用Ansoft Designer系列软件计算，他不需要像HFSS一样需要设置一些边界条件，而这些边界条件的设置都比较有讲究，一旦设置不好，结果就会不对。
总结：hfss是一款天线仿真软件。具体操作步骤如下：建立模型。点击project选项，在下拉菜单中选择insert hfss design。点击hfss选项，在下拉菜单中选项solution type在选择modal。
不需要用户进行设置，仅需设置仿真条件，大大节约建模时间。最后可在工程树Result节点下，查看结果。本文展示了如何使用ANSYS HFSS自带模型库中的模型进行微带贴片天线的建模仿真分析的基本操作。
四分之一波长传输线的应用
1、一般在微波电路中，1/4波长微带线可以用作阻抗匹配，相位为90度，而且经过1/4波长可以使电路成为开路状态。一般射频端口用50欧姆阻抗，因为50欧姆传输的损耗小。
2、可以。插入四分之一波长无损耗传输线可以用来作为接在传输线和负载之间的匹配元件，它的作用如同一个阻抗变换器，终端接入的负载ZL等于均匀传输。
3、天线选择4分之1波长的原因主要有两个。首先，当天线高度为辐射信号波长的四分之一时，天线的辐射能力最强。

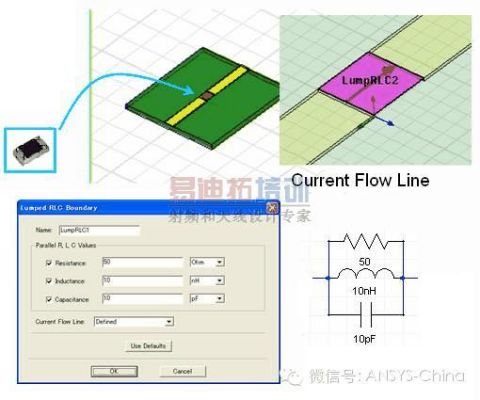

到此，以上就是小编对于hfss如何加载贴片电容电感的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
