什么是微带线,什么是带状线?有何区别?

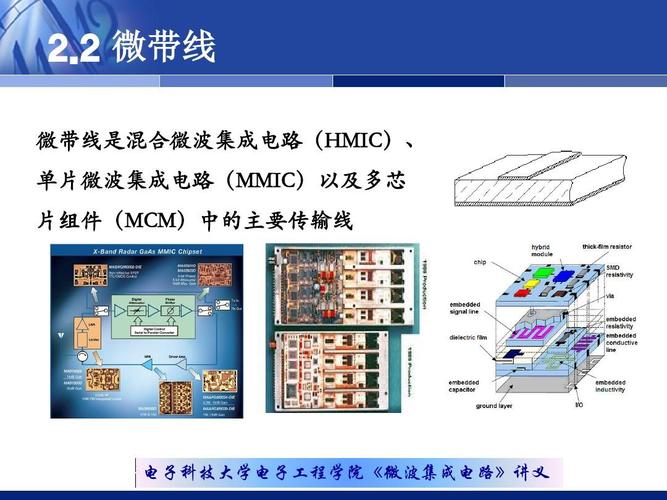

1、微带线：体积小、重量轻、使用频带宽、可靠性高和制造成本低等。
2、微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。带状线是介于两个接地层之间的印制导线，它是一条置于两层导电平面之间的电介质中间的铜带线。
3、微带线（microstrip）是一根带状信号线，与地平面之间用一种电介质隔离开。如PCB板，外表面是信号线层，多层板的相邻内层是地平面，或者双面板的另一面是地平面，就构成了微带线。
4、迹线是PCB布局的陈述，微带线是一种PCB迹线。微带线是微波传输线，由支撑在电介质基板上的单个导体条构成。它适用于制作微波集成电路的平面结构传输线。
5、微带线就是PCB上面的走线。 因为PCB上面的线就是扁平呈带状线，所以叫微带线。很多理论分析都是按照他的形状分析的。 例如阻抗什么的。
6、微带线(Microstrip)： 指得是只有一边具有参考平面的PCB走线。微带线为PCB提供了对RF的抑制作用，同时也可以容许比带状线更快的时钟或逻辑信号。
微带线工作在什么模式?其相速和光速
1、微带线是一根带状导(信号线)．与地平面之间用一种电介质隔离开。如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。带状线是一条置于两层导电平面之间的电介质中间的铜带线。
2、对于微带线：其严格的场解是混合TE-TM波组成，分析很复杂。但一般实际中，由于电介质基片厚度很薄波长， 因此其场是 准TEM的，也就是说其场与静态场近似。
3、波导中的相速又叫视在相速，不是真正的相速，是等效的相速。因为电磁波在波导中是曲折传播的，所以按照相位波前在z方向的投影来看，z方向等效的相速确实是大于光速的，但这只是一个分量，还有一个分量是小于光速的。
4、相速确实超过光速，而群速低于光速，相速与群速之积正好等于光速的平方。我上面提到的群速就是光在介质中的速度，它是真空里的光速除以该介质的折射率。然后从“相速与群速之积正好等于真空中的光速的平方”来计算相速。
微带线阻抗计算公式

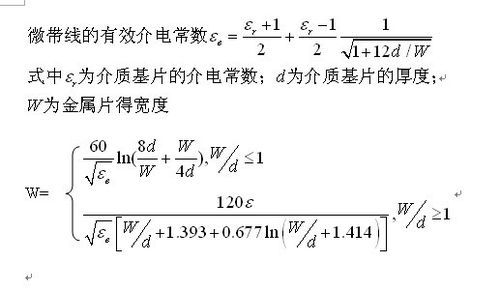

基本原理微带线上传播的电磁波可近似看成TEM波，于是它的特性阻抗就能用下面的公式计算：Z0=1Cv=%CL姨！！(1)式中C、L分别为微带线单位长度的电容和电感，v为波在微带线上的传播速度。
从公式(1)可以看出，影响特性阻抗的主要因素是：(1)介质常数εr；(2)介质厚度h；(3)导线宽度w；(4)导线厚度t等。因而可知，特性阻抗与基板材料(覆铜板材)关系是非常密切的，故选择基板材料在PCB设计中非常重要。
微带线内的45度角可以通过以下步骤计算：计算微带线的特性阻抗Z0。根据微带线的特性阻抗Z0，使用微带线的阻抗公式计算微带线的电容和电感。根据微带线的电容和电感，使用微带线的传输线模型计算微带线的传输参数。
传输线阻抗公式特征：（1）半波长阻抗重复性 （2）1/4波长阻抗倒置性 -具有阻抗变换作用 均匀无耗传输线有三种工作状态 1)ZL=ZO时，传输线工作于行波状态(全匹配状态)。
关于传输线阻抗：可以先简单看一下两种传输线结构的阻抗计算公式：1）微带线阻抗 2）带状线阻抗 关于传输线的阻抗，你只要理解它的原理及记住各个元素和阻抗的比例关系，然后能在工作中灵活运用就好了。
阻抗公式 Z= R+i( ωL–1/ ( ωC ) ) 说明： 负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗 Z= R+i(ωL–1/ ( ωC ) ) 。
PCB上的走线就是所谓微带线吗
迹线是PCB布局的陈述，微带线是一种PCB迹线。微带线是微波传输线，由支撑在电介质基板上的单个导体条构成。它适用于制作微波集成电路的平面结构传输线。
微带线就是PCB上面的走线。 因为PCB上面的线就是扁平呈带状线，所以叫微带线。很多理论分析都是按照他的形状分析的。 例如阻抗什么的。
微带线是PCB表层的走线，延时小，对于一般FR4的板材，1inch微带线对应的走线延时约140ps。带状线是PCB内层的走线，延时较微带线大，对于一般FR4的板材，1inch带状线对应的走线延时约170ps。
微波传输线主要有哪几种类型,其主要特点是什么
带状线：带状线具有体积小、重量轻、频带宽、Q值高、工艺简单、成本低廉等优点，适于制作高性能（宽频带、高Q值、高隔离度）无源元件；但它不便外接固体微波器件。
(1)传输线：传输RF/MW信号的装置。 (2)无源器件：完成微波信号和功率的分配、控制和滤波等功能的装置，没有进行微波能量与其他能量(如直流)的转换，如滤波器，双工器，耦合器等。
微波传输线：熟悉各种类型的微波传输线，如平行板线、矩形波导、圆波导等，以及传输线的特点和适用场合。微波元件：了解各种微波元件，如滤波器、电容器、电感器、变压器等，以及元件的特性、设计方法和应用领域。
又有 当电长度很短时，即频率很低（波长很长）或线长度很短，线上的波动性很弱。
空间无关。微波传输线：频率升高，导线中电流出现趋肤效应，开始向外辐射。存在分布电导、分布电容和分布电感，引线的长短会影响电路特性。电路为分布参数电路。沿线电压、电流相位随空间位置变化、传输线存在分布参数效应。
． 微波具有如下四个主要特点：1) 似光性、2) 频率高、3) 能穿透电离层、4) 量子特性。
