常用的cmos集成门电路型号
下面我们来分别介绍一下以上4种CMOS集成电路。门电路 （1）4069（六反相器，也就是六个非门）反相器是执行逻辑“非”，也就是反相功能的逻辑器件，反相器也可以称为“非门”，如下图所示。
型号上标有CC406CD401HD14069等型号的为CMOS集成电路，型号上标有CT0374xx的为TTL型集成电路。 除此之外还有很多型号，没有系统的规律，都是不同厂家的代号。

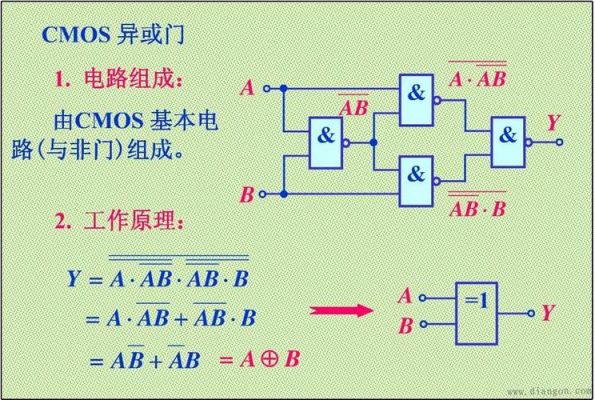

异或门在计算电路及数字信号传输的纠错电路中有着广泛的用途。常用异或 门集成电路型号为74LS386，内含4个二输入端异或门电路。
．74HC–系列 54/74HC–系列是高速CMOS标准逻辑电路系列，具有与74LS – 系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。
单个门电路的功耗典型值仅为20mW，动态功耗（在1MHz工作频率时）也仅为几mW。 工作电压范围宽CMOS集成电路供电简单，供电电源体积小，基本上不需稳压。国产CC4000系列的集成电路，可在3~18V电压下正常工作。
什么是CMOS传输门?

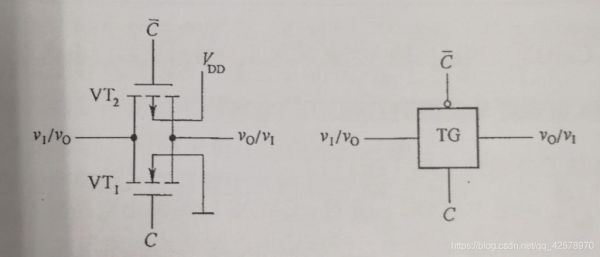

1、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
2、CMOS传输门由一个P沟道和一个N沟道的增强型MOSFET并联而成。用于控制数字信号的传输，多用于ADC中传输模拟信号，又叫模拟开关。

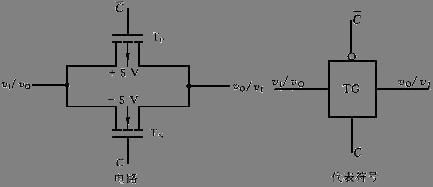

3、CMOS传输门（Transmission Gate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。CMOS传输门由一个PMOS和一个NMOS管并联构成，其具有很低的导通电阻（几百欧）和很高的截止电阻（大于10^9欧）。
4、漏极开路输出。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路，一般可以将输出端并接的CMOS传输门是指漏极开路输出。电源输出端是为传感器或其他小容量负载提供24V直流电源。
5、CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。
6、CMOS传输门结构：它是利用结构上完全对称的NMOS晶体管和PMOS晶体管，按闭环互补形式连接而成的一种很巧妙的线路结构。
哪些cmos门可以将输出端并接
1、漏极开路输出。CMOS传输门是一种既可以传送数字信号又可以传输模拟信号的可控开关电路，一般可以将输出端并接的CMOS传输门是指漏极开路输出。电源输出端是为传感器或其他小容量负载提供24V直流电源。
2、CMOS电路的三态输出门是一种集成电路，可以实现高效的逻辑运算。三态输出门有三种状态：高电平（逻辑1）、低电平（逻辑0）和高阻态（逻辑Z）。
3、CMOS的OD门、CMOS的三态门、CMOS传输门。输出端需严格按照极性连接，否则不工作，可以并联使用的门电路是CMOS的OD门、CMOS的三态门、CMOS传输门。用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。
4、TTL集电极开路输出(OC)的型号、CMOS漏极开路输出(OD)的型号可以将输出端并联使用，完成“线与”功能或增加驱动能力，具有三态输出(ST)结构的器件也可以并联使用。
5、OC/OD门的电路结构决定了永远都不会有短路的情况出现，所以可以随便并联；三态门不能从电路本身避免短路，如果直接并联输出，一定要在三态门控制上加上互锁逻辑，保证任意时刻只有一路三态门在输出状态。
数电cmos传输们的控制端是什么意思
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。
CMOS传输门：又称模拟开关 所谓传输门（TG）就是一种传输模拟信号的模拟开关。
一个。传输门TG只有一个控制端，在传输门TG的设定中，只有一个起点和一个终点，并且只有一个控制终端可以控制门的开关，只要有控制端授权，人员就可以进出传输门。
