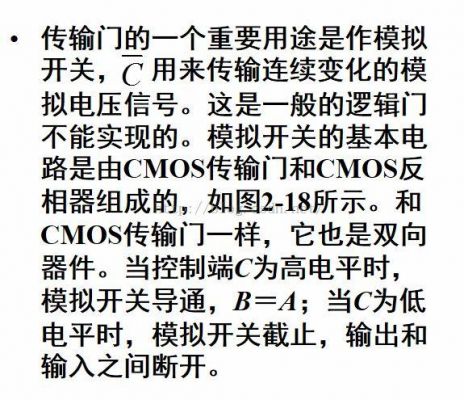

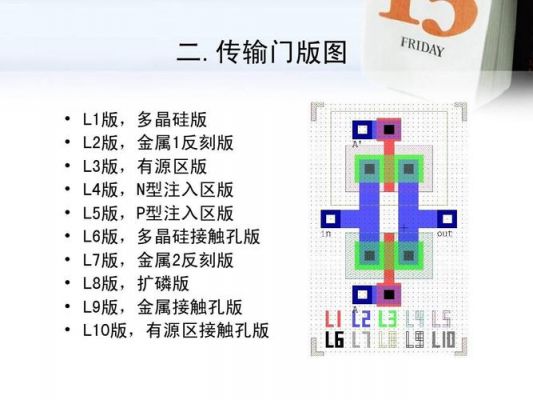

什么是传输门(TG)
1、的字头缩写，即 传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
2、传输门、汽车电子稳定控制系统。传输门（tg）就是一种传输模拟信号的模拟开关。汽车电子稳定控制系统(esc)是车辆新型的主动安全系统，是汽车防抱死制动系统(ABS)和牵引力控制系统(TCS)功能的进一步扩展。
3、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。
4、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
5、传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
门电路工作原理?
门电路以二进制为原理。门电路规定各个输入信号之间满足某种逻辑关系时，才有信号输出，通常有下列三种门电路：与门、或门、非门（反相器）。
即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
常规门电路，输出依输入出0或1。OC门电路，原理为：集电极开路，使用时要外接上拉电阻，可用于线与。三态门电路，原理为：设有选中控制端端，没被选中的话输出高阻态，相当于未接入线路，用于总线数据传送。
晶体管门电路的基本工作原理是通过控制门电压来控制电流流动。在NPN晶体管门电路中，当门电压升高时，发射极基极电压会减小，从而使发射极基极电流增加，进而增加发射极源极电流。
对于不同的逻辑门电路，其工作方式和原理可能会有所不同。例如，TTL逻辑门电路是基于晶体管-晶体管实现的，因此要理解其工作原理，就需要了解晶体管的工作原理。
晶体管门电路工作原理晶体管门电路是由一个或多个晶体管组成的电路。晶体管是一种半导体器件，它可以控制电流流动。在晶体管门电路中，晶体管被用来控制一个电路中其他元件的电流流动。晶体管可以作为开关或放大器使用。
门电路的集成电路原理
常规门电路，输出依输入出0或1。OC门电路，原理为：集电极开路，使用时要外接上拉电阻，可用于线与。三态门电路，原理为：设有选中控制端端，没被选中的话输出高阻态，相当于未接入线路，用于总线数据传送。
CMOS逻辑门电路是在TTL电路问世之后 ，所开发出的第二种广泛应用的数字集成器件，从发展趋势来看，由于制造工艺的改进，CMOS电路的性能有可能超越TTL而成为占主导地位的逻辑器件 。
与非门：这种门电路在一块集成块内含有两个互相独立的与非门，每个与非门有四个输入端。工作原理基于优先原则：谁的电压降大，谁优先导通。例如，当输入都为高电平时，输出才为低电平；否则，输出为高电平。
HD74HC08P是一种具有四个二进制逻辑门的集成电路。它由四个独立的逻辑门组成，每个逻辑门都有两个输入端和一个输出端。这些逻辑门包括与门、或门、非门和异或门。
门电路是有集成制造的场效应管（CMOS门电路）、三极管（TTL）、电阻、二极管构成。内部三极管、场效应管都工作在开关状态。由于各种门电路、厂家工艺等原因，内部电路不完全相同，所以原理不赘述了。
门电路以二进制为原理。门电路规定各个输入信号之间满足某种逻辑关系时，才有信号输出，通常有下列三种门电路：与门、或门、非门（反相器）。
常用的cmos集成门电路型号
1、下面我们来分别介绍一下以上4种CMOS集成电路。门电路 （1）4069（六反相器，也就是六个非门）反相器是执行逻辑“非”，也就是反相功能的逻辑器件，反相器也可以称为“非门”，如下图所示。
2、中、小规模数字IC中最常用的是TTL电路和CMOS电路。TTL器件型号以74（或54）作前缀，称为74/54系列，如74LS74F1854S86等。
3、．74HC–系列 54/74HC–系列是高速CMOS标准逻辑电路系列，具有与74LS – 系列同等的工作度和CMOS集成电路固有的低功耗及电源电压范围宽等特点。
4、BiCMOS集成电路的输入门电路采用CMOS工艺，其输出端采用双极型推拉式输出方式，既具有CMOS的优势，又具有双极型的长处，已成为集成门电路的新宠。
TTL和CMOS集成门电路的逻辑功能分析方法
1、【解答过程】：TTL集成门电路逻辑功能的分析①首先将TTL门电路划分为若干个图1中所示的基本功能结构模块。
2、首先，找一个门电路的集成芯片，比如CD4093，与非门芯片。用5V电压供电，5V代表1--高电平；GND代表0--低电平。静态测试是检查设计是否正确，接线是否无误的重要一步。
3、TTL电路。如果是TTL驱动CMOS，要考虑电平的接口。TTL可直接驱动74HCT型的CMOS，其余必须考虑逻辑电平的转换问题。如果是CMOS驱动TTL，要考虑驱动电流不能太低。
4、TTL信号是数字信号.CMOS传输门（Transmission Gate）是一种既可以传送数字信号又可以传输模拟信号的可控开关电路。按照集成度的高低，将集成电路分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。
5、与非门的逻辑功能是与门和非门的叠加，有多个输入和一个输出。与非门是与门和非门的结合，先进行与运算，再进行非运算。与非运算输入要求有两个，如果输入都用0和1表示的话，那么与运算的结果就是这两个数的乘积。
ttl门电路的电气特性中静态特性包括电路的
1、静态特性、动态特性。由于集成电路体积小、质量轻、工作可樱银靠，因而在大多数领域迅速取代了分立元件电路。随着集成电路制作工艺的发展，集成电路的集成度越来越高。
2、静态特性：TTL反相器的静态特性包括工作电压范围、功耗、噪声容限等。工作电压范围指的是TTL反相器能够正常工作的电源电压范围，功耗和噪声容限则反映了其在工作状态下的电气性能。
3、TTL与非门的电压传输特性和主要参数1．电压传输特性曲线与非门的电压传输特性曲线是指与非门的输出电压与输入电压之间的对应关系曲线，即V=f（Vi），它反映了电路的静态特性。（1）AB段（截止区）。（2）BC段（线性区）。
到此，以上就是小编对于传输门的概念的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
