什么是平面电路?什么是非平面电路?二者有何区别?
1、大概是指在纸上画时，导线相交均为相连的为平面电路；无论如何都有不相连的导线相交的是非平面电路。
2、如果将一个电路铺在一个平面上，除节点之外再没有其他交点，这样的电路被称为平面电路，否则，称为非平面电路。
3、线圈的表面面积即线圈平面。线圈通常指呈环形的导线绕组，最常见的线圈应用有：马达、电感、变压器和环形天线等。电路中的线圈是指电感器。
4、平面电路 指的是可以直接建造在地平面，不需要层叠元件(不计方块支撑红石元件)。平面电路通常利于初学者理解与学习。 隐形电路 指的是可以完全隐藏在一堵墙，或地板之下，或天花板之上的电路。这种电路尤其适合活塞门。
5、电力调度数据专网第二平面是与现有调度数据专网相对独立的数据接入网，使重要变电站的调度数据通过两个完全独立的路由传送，简化重要的厂站端至调度中心之间的数据传输，满足调度多个业务系统对数据传输可靠性的要求。
射频电缆种类解析

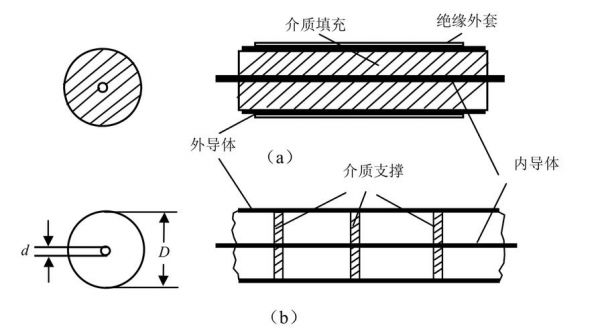

1、射频同轴电缆根据其直径大小可以分为：粗射频同轴电缆与细射频同轴电缆。
2、目前，常用的射频同轴电缆有两类：50Ω和75Ω的射频同轴电缆。特性阻抗75Ω射频同轴电缆常用于CATV网，故称为CATV电缆，传输带宽可达1GHz，目前常用CATV电缆的传输带宽为750MHz。
3、射频连接器主要规格 阻抗：几乎所有的射频连接器和电缆被标准化为50Ω的阻抗。唯一的例外普遍是75Ω系统通常用于有线电视安装。它也是重要的射频同轴电缆连接器具有相匹配的电缆的特性阻抗。
4、同轴电缆，也称为同轴，是用来传输射频（ RF ）信号。它低排放的损失，并提供保护，电磁干扰，使信号的低功耗将转交在更长的距离。同轴电缆是由一个内核，绝缘，屏蔽，和外壳。
5、射频同轴电缆的主要电气参数 射频同轴电缆的特性阻抗同轴电缆的平均特性阻抗为50±2Ω，沿单根同轴电缆的阻抗的周期性变化为正弦波，中心平均值±3Ω，其长度小于2米。射频同轴电缆的衰减一般指500米长的电缆段的衰减值。
工程应用中令传输线工作在行波状态的方法有哪两种?
按照传输线理论负载与输匹配信号传输非理想行波状态（驻波或反射）现波形失真或衰减阻抗匹配则传输功率于电源讲内阻等于负载输功率阻抗匹配功率传输定理高频反射波于普通宽频放器输阻抗50 Q功率。
)ZL=ZO时，传输线工作于行波状态(全匹配状态)。只有入射波，电压电流振幅不变，相位沿传播方向滞后；沿线的阻抗均等于特性阻抗；电磁能量全部被负载吸收。2)ZL=0、∞、±jX时，工作于驻波状态（ZL=0，Γ=-1）。
传输线处于行波状态的条件是：ZL=Z0，即终端负载阻抗等于传输线的特性阻抗，此时也叫终端匹配，终端负载阻抗ZL为匹配负载。行波状态下，驻波比ρ等于1。
一般，传输线上的电压和电流各由上述两相反方向的行波合成，形成驻波分布。 描述电压或电流行波沿传输线行进过程中的衰减和相移的参量。
A0283[A]垂直接地天线(GP)的构造为电气长度为1/4波长的垂直振子加一个“接地”反射体，因其简单而被大量应用于手持和车载业余电台，但这种天线的实际工作情况往往与理论值相差较大，尤其在频率较低的频段。
微带线传输什么模式的电磁波,为什么
而微带线是一种平面传输线，微带线不支持纯TEM波，因为对场的传播而言 微带线是开放结构，并非所有电场和磁场都被限制在微带线结构内部。
微带线是不均匀介质填充，其传输模式为准TEM模。分析方法有准静态法、色散模型法和全波分析法。
双导线适用于100MHz以下米波及大于米波所有波 长的电磁波，同轴线适用于3GHz以下分米波，带状线和微带线适用于分米波和厘米波传输。
通信试题大全
通信原理期末考试练习试题模版单项选择题（每小题1分，共5-10分）以下方法中，（D）不能作为增大视距传播的距离的方法。A.中继通信B.卫星通信C.平流层通信D.地波通信在光纤中，（A）。
一个四级的Mux，其中第二级信号为关键信号 如何改善timing。(威盛VIA200106 上海笔试试题)给出一个门级的图，又给了各个门的传输延时，问关键路径是什么，还问给出输入，使得输出依赖于关键路径。
频谱管理的电磁兼容性分析是指，为了保证无线电通讯设备或系统，在公共电磁环境中完成本身设计功能的同时，对同一环境中的其它设备既不产生也不会遭受到有害干扰而进行的 。答案：技术分析计算。
单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共15分)在通信网中，一个电话可能要通过一个或多个交换中心接续，接续质量是以( )来衡量的。
微带线的带状线
带状线：带状线具有体积小、重量轻、频带宽、Q值高、工艺简单、成本低廉等优点，适于制作高性能（宽频带、高Q值、高隔离度）无源元件；但它不便外接固体微波器件。
通常同样的介质条件微带线的损耗小（线宽），带状线的损耗大（线细，有过孔）。至于速度，微带线是准TEM波，带状线是TEM波，虽然都是TEM，但是传播速度是与电容率、磁导率有关的，所以不同。
首先弄清楚概念，微带线和带状线都属于传输线的一种。微带线（microstrip）是一根带状信号线，与地平面之间用一种电介质隔离开。
走线是PCB布线的一种说法，微带线是PCB走线的一个种类。微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。
到此，以上就是小编对于平面传播是什么的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
