本篇目录：
为什么要用电感
电感在电路中的作用：滤波、振荡、延迟、陷波等；形象说法：“通直流，阻交流”。
其一是，起到耦合作用，在天线，IF部等零件线路中，电感的存在，能够消除失谐阻抗，将反射，损失降到最小。其二是，起到共振作用，在合成器与振荡回路中，确保必要的频率。
电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。

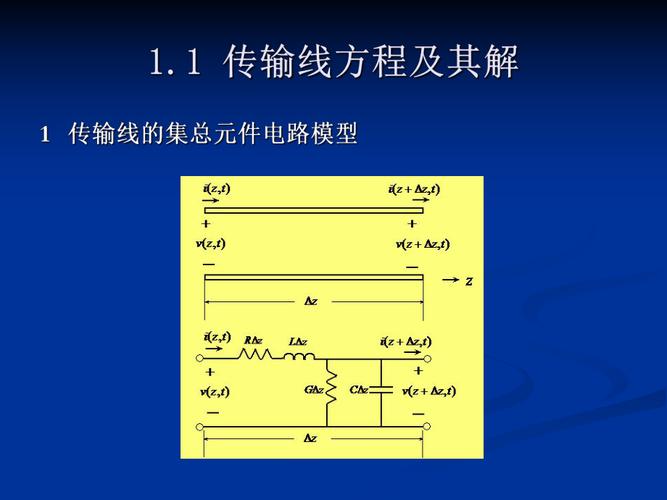

传输线两根(来线回线),电路模型中为什么只在一根上画电阻电感?另
1、在两根线上画电阻电感，与在一根线上画2倍数值的电阻电感，电路完全等效，你愿意用那种方法分析结果都一样。只要传输线两端不要采用同一个参考地电平就行。
2、在画图时，理论上两根线都存在电阻（电感），但它们实际构成的是一个串联回路，所以用一个电阻（电感）代表两根线的电阻（电感）的总和，所以就用一个表示就可以了。
3、那个都是有引脚号的，电阻电容也一样，只是DXP元件库里的阻容在原理图上是不显示的引脚号，生成网表时还是一样用引脚号来标识的，当然也可以改为显示引脚号。无论显示与否都不影响网表的生成，也就不影响PCB了。
4、根据电路中的激励和响应是否呈线性关系，电路可分为线性电路和非线性电路；根据电路是否含有储能元件(电感和电容)，电路分为电阻电路和动态电路(动态电路研究其暂态过程和稳态过程)。
5、如果另一条线悬空，这是因为两根电线挨在一起，有一定长度的话，这两根电线之间就形成一个电容，电容不大，感应过去的电也不多，但是足够点亮电笔。
6、通直流：所谓通直流就是指在直流电路中，电感的作用就相当于一根导线，不起任何作用。阻交流：在交流电路中，电感会有阻抗，即xl，整个电路的电流会变小，对交流有一定的阻碍作用。
多导体传输线模型可以反映时域信号吗

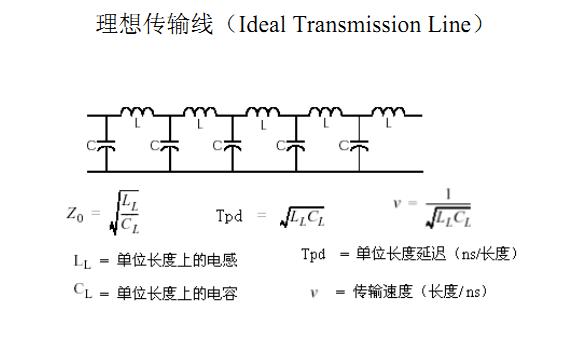

1、考虑导线的电容和电感时，可以使用传输线模型来描述电路中的物理过程。在传输线模型中，导线被看作是一个具有一定电容和电感的传输线，可以用线电压和线电流来描述导线上的信号传输过程。
2、时域线性常微分方程经过拉氏变换到拉氏域，而拉氏域方程可在一定初始条件下经过逆拉氏变换转回时域方程。同傅氏变换相比，拉氏变换用一个e^-a来衰减原时域信号。
3、信号在多径信道传播时，由于各个信道的时延不同，将造成接收信号时域上波形的展宽，称为时延扩展。
4、信号可以广义地定义为随时间或空间变化的某些物理量，是信息的载体及表现形式，如声信号、光信号、电信号等。

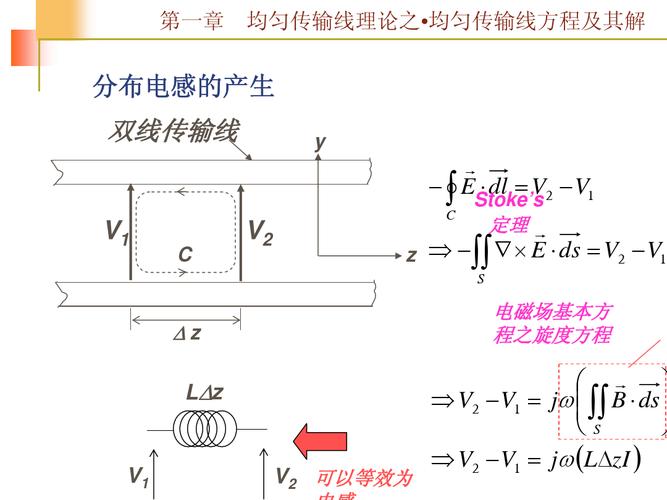

为什么一段高阻抗传输线可以等效为电感
1、在同等长度的传输线。阻抗越高，说明导线可能细，分布电容和感抗比例加大。相反，则减小。
2、具有纯电抗性。端短路和终端开路传输线的输入阻抗，具有纯电抗性，所以开路传输线可以等效电容电感的阻抗。电容器是在电子设备上常见到的那些被俗称为“电容”的电子元器件，也就是说电容器是人工制造出来用于存储电能的元件。
3、为了电路图方便，用集总参数的电阻（电感）表示了。在画图时，理论上两根线都存在电阻（电感），但它们实际构成的是一个串联回路，所以用一个电阻（电感）代表两根线的电阻（电感）的总和，所以就用一个表示就可以了。
4、传输线终端短路和终端开路时的阻抗变换终端短路的传输线和终端开路的传输线可以等效为电感和电容，这一点在射频电路中非常重要。
5、这是当电路产生谐振时，感抗等于容抗，电抗就等于零，于是只有电阻，这个电阻就等效于一个电容，一个电感，和一个电阻的串连。
到此，以上就是小编对于传输线定理的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
