本篇目录：
- 1、何为阻抗匹配?
- 2、阻抗匹配是什么意思
- 3、传输线阻抗匹配_传输线阻抗匹配方法
- 4、阻抗匹配的常用方法
- 5、什么是阻抗匹配阻抗匹配的条件

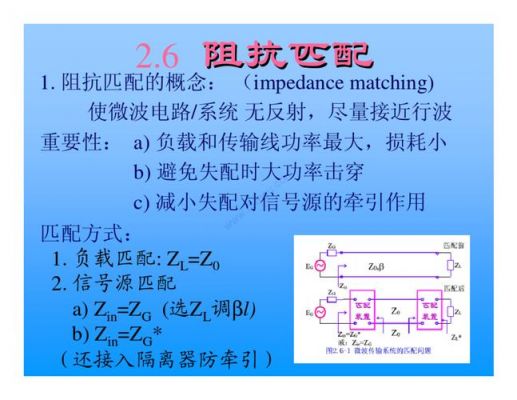

何为阻抗匹配?
1、阻抗匹配（impedance matching） 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点，从而提升能源效益。
2、阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。
3、阻抗匹配是指信号源或者传输线跟负载之间的一种合适的搭配方式。阻抗匹配分为低频和高频两种情况讨论。===我们先从直流电压源驱动一个负载入手。
4、时，负载获取电流为0。这两种状态下负载获取的功率都为0，那么介于这两者之间时必然有一个功率最大值。具体的推导过程可参阅相关资料。所以电路最大传输功率的条件是RL=Ro，这个时候也称最佳阻抗匹配，匹配系数为1。
5、阻抗匹配的方法主要有两个，一是改变组抗力，二是调整传输线。改变阻抗力就是通过电容、电感与负载的串并联调整负载阻抗值，以达到源和负载阻抗匹配。调整传输线是加长源和负载间的距离，配合电容和电感把阻抗力调整为零。
6、阻抗匹配是为了保证能量传输损耗最小，匹配就是上一级电路的内电阻要等于下一级电路的输入电阻。可以分为低频和高频两种情况理解。1。
阻抗匹配是什么意思
1、阻抗匹配的概念：阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
2、阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。
3、只能从阻抗匹配的原理着手来解释。 考虑纯电阻电路，对专于任何一属个电源来说都存在着内阻，也就是说，电源可以等效成一个恒压源和一个电源内阻的串联电路。
传输线阻抗匹配_传输线阻抗匹配方法
1、串联端子匹配 当信号源端阻抗低于传输线的特性阻抗时，在信号源端和传输线之间串联电阻器R以使源端的输出阻抗与传输线的特性阻抗匹配，并且抑制来自传输线的信号反射加载结束，反射再次发生。

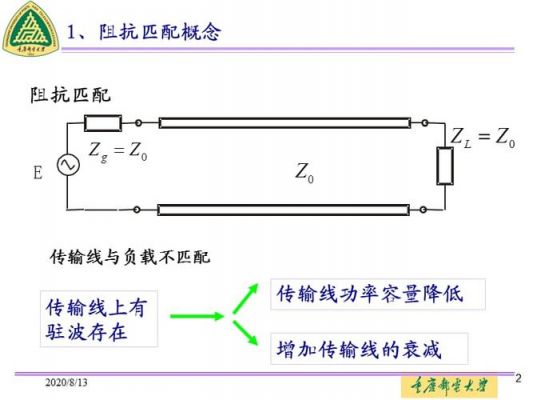

2、阻抗匹配的三种方式如下：负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。
3、)串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。
4、使用变压器进行阻抗变换。∵20000/50=400，√400=20 ∴只要变压比为20的变压器，即可将50Ω变换为20KΩ的阻抗，实现与信号源阻抗匹配。
5、如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重复以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
阻抗匹配的常用方法
1、序列匹配是最常用的终端匹配方法。它的优点是功耗低，没有额外的直流负载，没有额外的阻抗之间的信号和地面，只有一个电阻元件。常见应用：一般CMOS和TTL电路的阻抗匹配。USB信号也以这种方式采样以进行阻抗匹配。
2、匹配阻抗的端接有多种方式，包括并联终端匹配、串联终端匹配、戴维南终端匹配、AC 终端匹配、肖特基二极管终端匹配。
3、确定变压器的额定阻抗：根据负载侧的阻抗值，确定变压器的额定阻抗。变压器的阻抗值通常在设计过程中确定，可以根据需要进行调整。
4、当阻抗不匹配时，有哪些办法让它匹配呢？第一，可以考虑使用变压器来做阻抗转换，就像上面所说的电视机中的那个例子那样。第二，可以考虑使用串联/并联电容或电感的办法，这在调试射频电路时常使用。第三，可以考虑使用串联/并联电阻的办法。
5、的，应该选择与功放输出阻抗相同的喇叭，就可以达到功率匹配的。例如半导体收音机的三极管 OTL 小功率放大器，只要串联一只电解电容器就可以连接喇叭了。
6、超声激励电路匹配阻抗方法是使用变压器，使用匹配网络。使用变压器：变压器是常用的阻抗匹配设备之一。通过选择合适的变压器变比，可以实现发射器和负载之间的阻抗匹配。变压器的变比可以根据发射器和负载的阻抗值来计算。
什么是阻抗匹配阻抗匹配的条件
1、阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。
2、所以电路最大传输功率的条件是RL=Ro，这个时候也称最佳阻抗匹配，匹配系数为1。
3、阻抗匹配的概念：阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
4、这种匹配条件称为共扼匹配。 阻抗匹配的研究 在高速的设计中，阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样，但是在具体的系统中怎样才能比较合理的应用，需要衡量多个方面的因素。
到此，以上就是小编对于传输线输入阻抗计算公式的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
