本篇目录：
求运放的传输特性曲线
1、选择.ac分析，输出添加一个表达式，表达式为输出变量除输入变量。适当修改纵轴和横轴格式。分析就可以弹出曲线窗口了。放大倍数为2的最大输出为±6V的放大电zhi路。Vo=2Vi（Vo≤6v）一个电压比较（鉴定）电路。

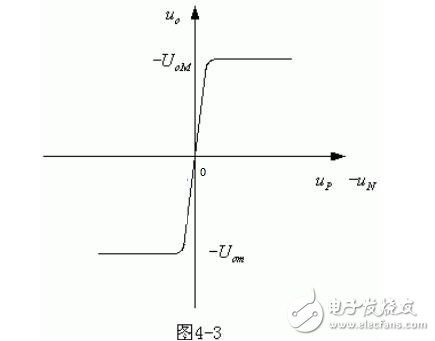

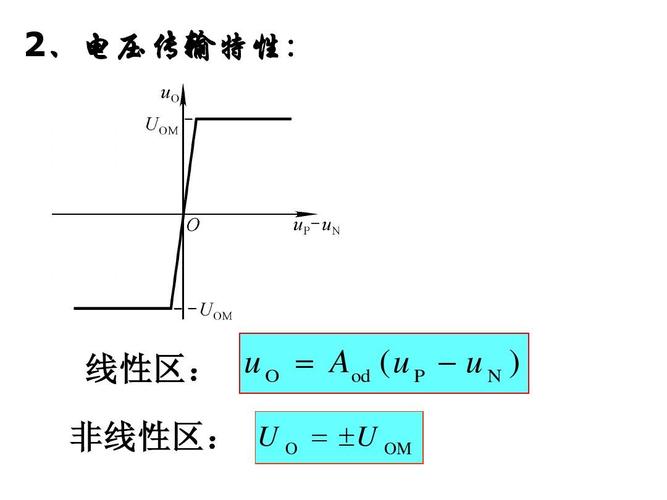

2、集成运放在开环状态下，输出电压UO与差模输入电压 Uid = U- - U+ 之间的关系称为开环差模传输特性。理论分析与实验得出的开环差模传输特性曲线如图Z0609所示。
3、V+=0V（串联电阻R1=R2=10千欧）；Vi-3V时，V+0V；Vi-3V时，V+0V。因此，门限电压VT为-3V。整个电路的传输特性曲线如下图所示。因为输出有双向稳压管嵌位，因此输出只取两个值：+8V和-8V。
三极管的输出特性曲线可分为那三个区?每个区的条件是什么?每个区的特征...
截止区：当输入电压小于截止电压时，三极管处于截止状态，此时输出电流为0，输入输出特性曲线上对应的点为截止点。
三极管的特性曲线图分为四个区：饱和区、放大区、截止区、击穿区，一般讨论比较多的是前三个区。三极管的的工作点进入饱和区，三极管就进入饱和状态。三极管进入饱和状态还分深度饱和之说。
严格的说是四个区，从输出特性曲线上可以看出来。
放大区。条件：发射结正偏，集电结反偏。 起放大作用；饱和区。条件：发射结正偏，集电结正偏。 三极管导通；截止区。条件：发射结反偏，集电结反偏。 三极管断开。
为什么运放电路的门限电压是-3V呢?
1、集成运放工作于线性区时，就是处于闭环状态下，这时候运放的输出电压与输入信号电压之间存在某种特定的线性（函数）关系。
2、运算放大器内部其实就是一些三极管、电阻、电容等集成在一起，称为集成运算放大器。里面没有任何能升压的器件，如变压器，所以，输出的电压任何时候都不会超过电源电压。
3、正负电压，其单位都是伏特（v），之所以表明正负，是相对于零电压来区分的。也就是高于零电压的为正电压。低于零电压的用负电压来表示。在电路中，产生负电压，很简单，从整流二极管的正端输出，即为负电压。
4、线性电路的最高输出电压决定于其所硬连接的最高和最低电压，通常是电源电压。运放属于线性电路，正常工作状态下，硬连接至运放的最宽电压范围由电源电压提供，因此运放输出的最大电压范围为正负电源电压。
5、在门电压的进一步增加最终造成电子出现于接口，在什么称逆温层，或者渠道。 电子密度在接口同一样孔密度在中立粒状材料称门限电压历史的门电压。
三极管的特性曲线图分为什么几个区?
三极管的输入输出特性曲线通常被分为以下几个区域：截止区：当输入电压小于截止电压时，三极管处于截止状态，此时输出电流为0，输入输出特性曲线上对应的点为截止点。
晶体三级管伏安特性曲线可以分为饱和区、截止区和放大区。晶体管的伏安特性曲线是描述三极管的各端电流与两个PN结外加电压之间的关系的一种形式，其特点是能直观，全面地反映晶体管的电气性能的外部特性。
放大区。条件：发射结正偏，集电结反偏。 起放大作用 饱和区。条件：发射结正偏，集电结正偏。 三极管导通 截止区。条件：发射结反偏，集电结反偏。 三极管断开 三极管工作于饱和区和截止区相当于开关。
放大区：三极管正常工作，ic=βib .饱和区：Uce很小的时候，就进入饱和区了，在饱和区 ic不等于βib，不是线性增加的。而且由于uce分压很小，所以视为三极管导通。
由图还可以看出，输出特性曲线可分为三个区域：（1）截止区：指IB=0的那条特性曲线以下的区域。在此区域里，三极管的发射结和集电结都处于反向偏置状态，三极管失去了放大作用，集电极只有微小的穿透电流IcEO。
到此，以上就是小编对于运放的传输函数的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
