电压传输特性
电压传输特性电路连接方法如下：将信号源接入差分放大电路的非反向输入端（即正极），并将信号接地。将信号源的反向输入端（即负极）接地。在差分放大电路的输出端连接负载电阻。
电压传输特性的三个要素：输出电平、阈值电压、跃变方向 （1）输出高电平UOH和输出低电平UOL 输入电压Ui是模拟信号，输出电压U0只有两种可能的状态，不是高电平UOH就是低电平UOL，用以表示比较结果。

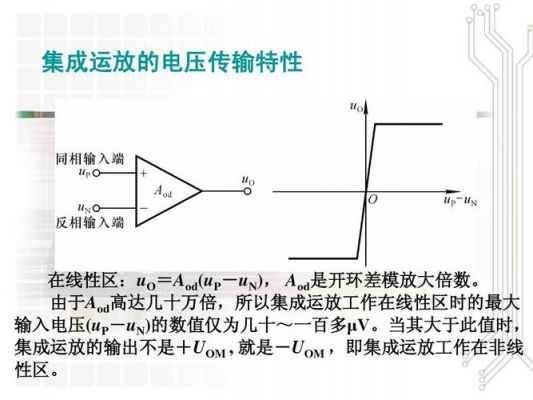

集成运放的电压传输特性是指电路开环时，输出电压与差模输入电压之间的关系。 典型的线性放大器的电压传输特性就是它的放大倍数。由此可见，运放的线性范围非常小，若开环使用，很难实现输出与输入电压的线性关系。
运算放大器的工作原理
可对微弱信号进行放大，还可做为反相、电压 跟随器，可对电信号做加减法运算。信号放大，大小比较，精密整流，阻抗变换，滤波，电压信号变电流信号，电流信号变电压信号，电压信号变成频率信号，频率信号变电压信号。
运算放大器的工作原理是对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。采用单电源供电的运放，输出在电源与地之间的某一范围变化。
运算放大器的工作原理是，当输入端接收到电信号时，它会放大这个信号并将其输出到输出端。这个放大倍数可以通过改变电路中元件的值来调节。
运算放大器有三个端口，其中有两个输入端口，分别为“+”和“-”，一个输出端口。
放大电路的工作原理是什么?
放大电路是利用具有放大特性的电子元件，如晶体三极管，三极管加上工作电压后，输入端的微小电流变化可以引起输出端较大电流的变化，输出端的变化要比输入端的变化大几倍到几百倍，这就是放大电路的基本原理。
放大电路的工作原理是一个射频（RF）放大器可以具有其最大功率传输的阻抗，音频和仪表放大器通常优化输入和输出阻抗，以使用最小的负载并获得最高的信号完整性。
放大电路的组成原理（应具备的条件）（1）：放大器件工作在放大区（三极管的发射结正向偏置，集电结反向偏置）（2）：输入信号能输送至放大器件的输入端（三极管的发射结）（3）：有信号电压输出。
差模和共模有什么区别
差模信号与共模信号的区别在于它们所表示的信号来源和传输方式。差模信号和共模信号的定义 差模信号是指两个相互独立的信号之间的差值，通常表示为两个信号分量之间的差值。
共模Common Mode：共模信号是指相对于地面或参考点而言的信号。在一个差分信号中，共模信号是两个信号的平均值。差模Differential Mode：差模信号是指两个信号以相等但相反的幅度存在，相对于地面或参考点而言的信号。
差模是干扰信号越小越好，共模是有利信号，越大越好。从一个系统的一对输入端看，若信号的极性相反（同样，电流的方向相反），这样的信号为差模信号。若信号的极性相同（同样，电流的方向也相同），这样的信号称为共模信号。
共模信号 共模信号是作用在差分放大器或仪表放大器同相、反相输入端的相同信号。例如，平衡线对中引入到两个平衡端的噪声电压。

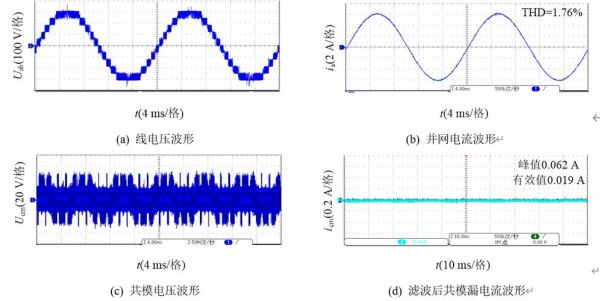

共模和差模的区别 共模干扰和差模干扰 电压电流的变化通过导线传输时有二种形态，我们将此称做“共模”和“差模”。
集成运放的特性?实际的与理想的集成运放特性有哪些差异?
理想运放就是集成运放特性理想化，即理想运放的Rid=∞、Rod=0、Aud=∞等。实际运放的Ad不是无穷大，而是有限值，实际运放和理想运放存在误差，“虚地点”要移动。
，虚短：当集成运放工作在线性区时，同相端和反相端的电压几乎相等，所以称为虚假短路，简称虚短。2，虚断：当集成运放工作在线性区时，流入同相端和反相端的电流几乎为零，所以称为虚假断路，简称虚断。
理想集成运放 开环差模电压增益：Aod=∞。差模输入电阻：rid=∞。输出电阻：ro=0。共模抑制比：Aod=∞。输入失调电压、失调电流以及它们的零漂均为零。
集成运算放大器的特点是：①电压放大倍数一般在104~106，有的已达107以上；②输出阻抗很低，一般为几十Ω以下；③输入阻抗很高，一般为几百kΩ以上；④频带很高，最低频带为零，最高频带可达十几kHz至数百kHz。
