ttl集成逻辑门的逻辑功能与参数测定
1、逻辑门是在集成电路（也称：集成电路）上的基本组件。逻辑功能：高、低电平可以分别代表逻辑上的“真”与“假”或二进制当中的1和0，从而实现逻辑运算。
2、数字电子技术实验实验一基本逻辑门电路实验基本逻辑门电路性能（参数）测试（一）实验目的掌握TTL与非门、与或非门和异或门输入与输出之间的逻辑关系。熟悉TTL中、小规模集成电路的外型、管脚和使用方法。
3、可用集电极开路门（OC门）或三态门（TS门）来实现，用OC门实现线与，应同时在输出端口加一个上拉电阻。线与逻辑，即两个输出端（包括两个以上）直接互连就可以实现“AND”的逻辑功能。
求什么是集电极开路(OC)?什么是漏极开路(OD)?为什么必须要
1、对于漏极开路（OD）输出，跟集电极开路输出是十分类似的。将上面的三极管换成场效应管即可。这样集电极就变成了漏极，OC就变成了OD，原理分析是一样的。另一种输出结构是推挽输出。
2、OC门，又称集电极开路门，Open Collector，还有OD门（Open Drain，漏极开路门，对场效应管而言）。
3、OD门，即为漏极开路。OD门主要作用是输入/输出低电平和高阻状态，同时具有很大的驱动能力，主要应用于缓冲器使用。OC门，即为集电极开路。
4、集电极开路是漏极开路分别指极点集和漏极在器件内部没有连接。这样，器件截断时，输出的是高阻状态，方便多个器件并联（称为线与）。
5、开路的TTL、CMOS、ECL门分别称为集电极开路（OC）、漏极开路（OD）、发射极开路（OE），使用时应审查是否接上拉电阻（OC、OD门）或下拉电阻（OE门），以及电阻阻值是否合适。
CMOS传输门的问题
不是都是高电平，那个圆圈符号你理解错了，那是个逻辑功能标识，不代表里面真的有反相器。CMOS传输门的NMOS和PMOS栅极电压总是相反的，因此不管输入电压是多少都能导通。TG上面那个圆圈代表输入是反向有效。
只是形成了反型层，但反型层还没有载流子，需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
VGS（th）--th就是threshold门限的意思，也就是VIN要大于门限电压。大于0还不足以使沟道导通哦。就像一扇门，打来一点缝隙，还不足以让你顺利通过一个道理。
这是因为两个CMOS管的沟道类型不同，对于N沟道管C=1时导通，P沟道管则反之C=0时导通。
CMOS传输门是由一个PMOS和一个NMOS组成的，他们的栅极接出来作为控制端，分别接相位相反的控制电平。

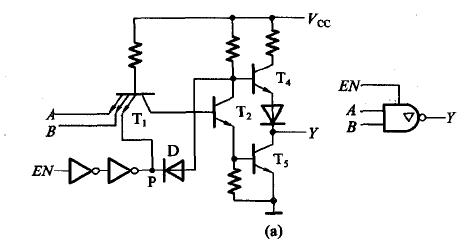

三态门的三种状态分别为:高电平,低电平,不高不低的电压。
．三态门的三种状态分别为：高电平、低电平、不高不低的电压。（ ）7．TTL OC门（集电极开路门）的输出端可以直接相连，实现线与。（ ）8．一般TTL门电路的输出端可以直接相连，实现线与。
三态门是一种逻辑门电路，它具有三种不同的输出状态，分别是：逻辑高（High）状态、逻辑低（Low）状态、高阻态（High-Z）状态。逻辑高（High）状态：在逻辑高状态下，三态门输出一个高电平信号。
三态门的三种状态是指：高电平，低电平，高阻态（就是高阻抗——电阻很大，相当于开路）。三态门是一种重要的总线接口电路。
到此，以上就是小编对于门限电压传输特性的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
