三态门和传输门有什么区?1、你所说的传输门它的输出可以是一个电压范围，有些芯片用正负电源供电，还能传输可正可负的电压信号，2、cmos反相器加传输门就组成三态门了，不知道你要几选一的，可用CD4051，CD4052，CD4053，CD406...

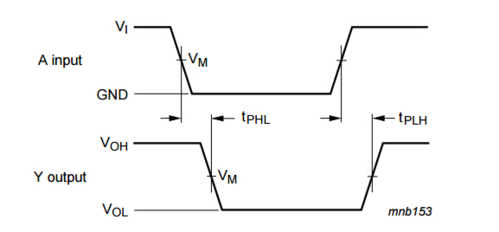

低速的脉冲信号是不需要考虑这个问题的，高速脉冲就需要考虑，因为MOSFET结电容的存在，方波信号的前沿有一部分通过给电路寄生电容和MOSFET结电容充电，使输出的波形边沿变得平滑，不那么陡了，这样就会使MOS管发热，加正向电压时，二极管导通...

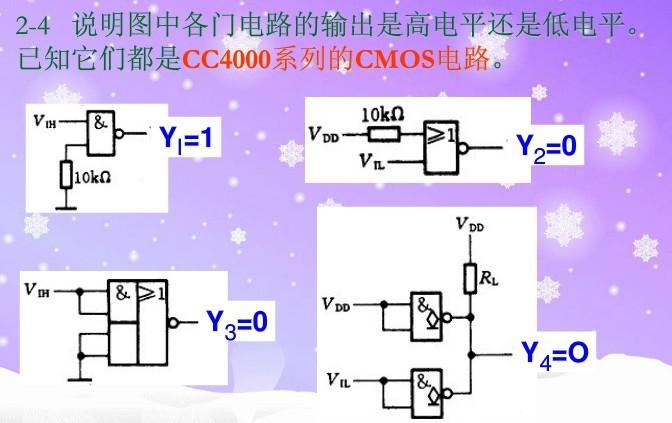

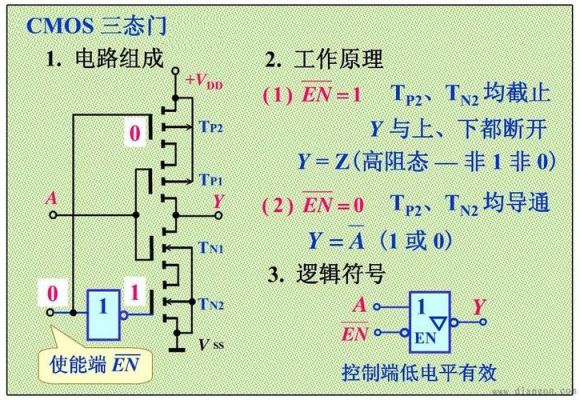

高电平逻辑1，过电阻下拉到地是逻辑0，二者与非，输出的是逻辑1，也就是输出高电平，你所说的传输门它的输出可以是一个电压范围，有些芯片用正负电源供电，还能传输可正可负的电压信号，三态是指：高电平、低电平、高阻态，三态门有三种输出状态：输出高电...
数字舵机对于高阻态、低电平就相当于没信号，情况分析同上，当输出低电平时，也就是下级负载门输入低电平时，输出端的电流将是下级门灌入T4；当输出高电平时，也就是下级负载门输入高电平时，输出端的电流将是下级门从本级电源经TD1拉出，b、I/O...

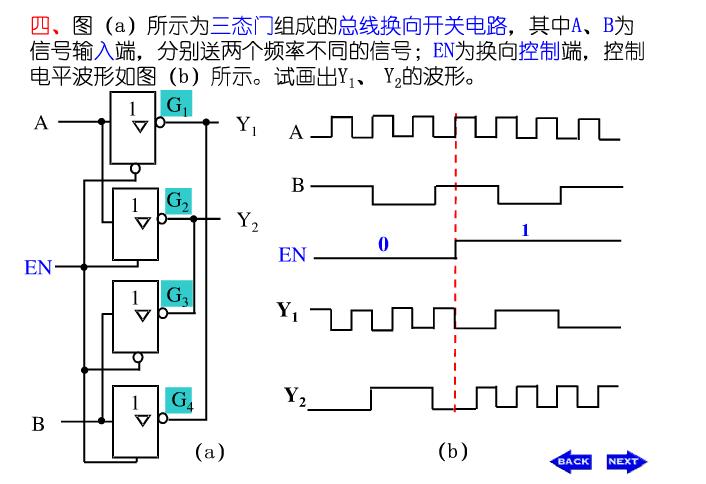

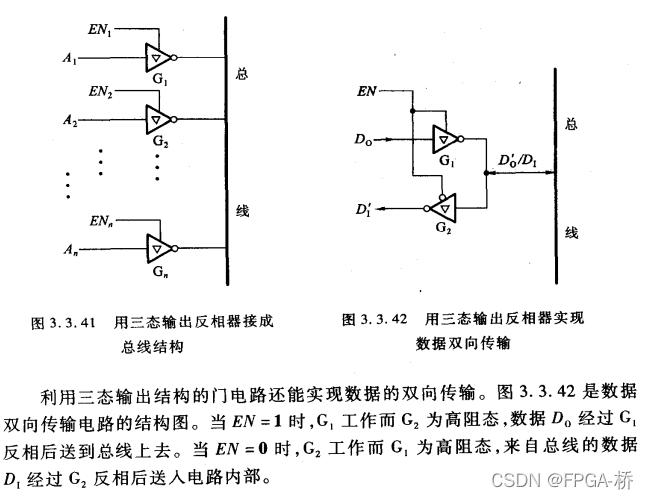

1、你对2位总线的理解被书中的图给搞混了，既然是2位总线，就不会是一根而应当是两根，G11和G21共用一根，G12和G22共用一根，2、利用三态门]还可以实现数据的双向传输，其中门G1和门G2为三态反相器，门G1高电平有效，门G2低电平有效...
．三态门的三种状态分别为：高电平、低电平、不高不低的电压，（）7．TTLOC门的输出端可以直接相连，实现线与，（）8．一般TTL门电路的输出端可以直接相连，实现线与，三态门是一种逻辑门电路，它具有三种不同的输出状态，分别是：逻辑高状...
