数字电子技术问题
加正向电压时，二极管导通，管压降可忽略。二极管相当于一个闭合的开关。加反向电压V时，二极管截止，反向电流可忽略。二极管相当于一个断开的开关。
Y=（A+D+AD）BC。其中：A+D=[（A+D）]=（AD）。所以：Y=[（AD）+AD]BC=1×BC=BC。
第一题：VD1，VD2，是两个二极管，有竖线的一端是负极，另一端是正极，只有正极电压高于负极电压时二级管才会导通。
图示的JK触发器根据JK触发器的逻辑表达式，当J=K=1时，输出的下一个状态 = 目前状态 取非。即Qn+1=Qn非。
低速的脉冲信号是不需要考虑这个问题的，高速脉冲就需要考虑。因为MOSFET结电容的存在，方波信号的前沿有一部分通过给电路寄生电容和MOSFET结电容充电，使输出的波形边沿变得平滑，不那么陡了，这样就会使MOS管发热。
数字电路的两道小题
L(4， B， C， D) = BCD + BCD + BCD + BCD 这是 L(4， B， C， D) 的最小布尔表达式。
这是带时钟的SR触发器，本题时钟是高电平有效，如果CL前面带一个小圆圈（如图Q），就是时钟低电平有效，所以下图的输出波形是错的，这是时钟低电平有效的波形图。
*1+4*0+2*0+1*0=8 当卡诺图中全部的方格都填入数字“1”时，此逻辑函数＝ 1 等于（37）10的8421BCD编码是 0011010111 若门电路的输入变量A，B全为1时，输出F=0，则不是其输出与输入的关系是( )。
三输入偶校验电路，偶数个1时输出1，得逻辑函数Y=ABC+ABC+ABC+ABC，对比74ls138真值表，输出对应项为Y=Y0+Y3+Y5+Y6=(Y0Y3Y5Y6)，电路图如下。
什么是传输门(TG)

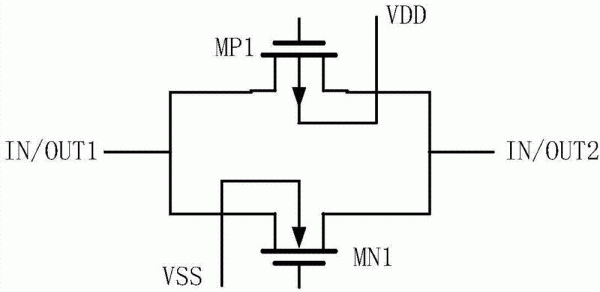

1、的字头缩写，即 传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。TP和TN是结构对称的器件，它们的 漏极 和源极是可以互换的。
2、传输门、汽车电子稳定控制系统。传输门（tg）就是一种传输模拟信号的模拟开关。汽车电子稳定控制系统(esc)是车辆新型的主动安全系统，是汽车防抱死制动系统(ABS)和牵引力控制系统(TCS)功能的进一步扩展。
3、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。

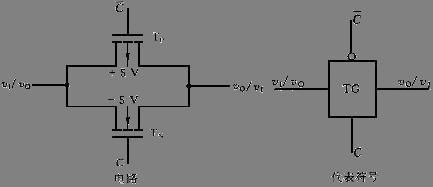

4、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
5、传输门说白了就是模拟开关，相当于一个PMOS和一个NMOS并联。你把传输门看成最简单的开关就行了。
传输门的导通条件
1、该传输门一种可控开关，可以通过控制栅极与衬底之间的电位差，来控制导电沟道的阻值，从而实现开关的导通和截止。
2、当C=0、C=1时，TG导通，输出端的信号等于输入端信号。传输门，当g为1时，将输入端的模拟信号整体传输之输出端，无损耗，g为0时门关闭。TP和TN是结构对称的器件，它们的漏极和源极是可互换的。
3、CLK经过一次反向使C为0，C为1。根据TG传输门的条件，即有反向圈圈一端输入为零或者另一端输入为一就导通。
4、只是形成了反型层，但反型层还没有载流子，需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。
5、由于CMOS反相器中，两管的gm值均设计得较大，其导通电阻较小，充电回路的时间常数较小。类似地，亦可分析电容CL的放电过程。CMOS反相器的平均传输延迟时间约为10ns。
hef4093是什么门电路
1、hef4093是与非门数字电路斯密特触发器，斯密特触发器又称斯密特与非门，是具有滞后特性的数字传输门。
【判断题】传输门的输出只有低电平、高电平和高阻三种情况?
高电平逻辑1，过电阻下拉到地是逻辑0，二者与非，输出的是逻辑1，也就是输出高电平。
三种状态：高电平，低电平，高阻态（就是高阻抗（电阻很大，相当于开路））。三态指其输出既可以是一般二值逻辑电路，即正常的高电平（逻辑1）或低电平（逻辑0），又可以保持特有的高阻抗状态。
三态是指：高电平、低电平、高阻态。三态门有三种输出状态：输出高电平、输出低电平和高阻状态，前两种状态为工作状态，后一种状态为禁止状态。值得注意的是，三态门不是具有三种逻辑值。
