本篇目录：
hdmi数据线的传输原理
1、HDMI的数据传输过程可以分成三个部分：视频数据传输期、岛屿数据传输期和控制数据传输期。
2、HDMI接口是首个支持在单线缆上传输全数字高清晰度、多声道音频和智能格式与控制命令数据的数字接口，其基本传输原理源于DVI接口技术，并以美国晶像公司的TS信号传输技术为核心。HDMI接口由Silicon Image公司倡导，与多家著名消费类电子制造商共同开发，最早于2002年公布接口规范，目前最高版本为HDMI3规范。
3、信号流向： 主机到从机：主机将视频、音频信息和控制信号通过编码转换成10bit的并行数据，然后转换为串行数据，最终输出为四路差分信号。从机接收这些差分信号后，解码出视频、音频和控制信号，实现数据传输。
4、视频数据传输时，HDMI接口通过数据线传输视频像素信号。视频信号经过编码，生成包含3路（每路8位，共24位）视频数据流，这些数据输入到HDMI发射器中。

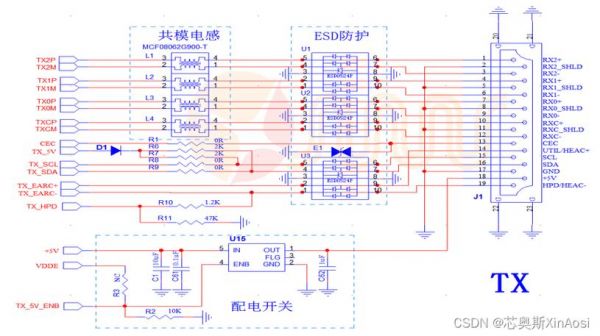

5、正点原子开发板有两个双向HDMI接口，原理图显示差分数据线和时钟线通过瞬态抑制二极管连接到FPGA管脚，并上拉到3V。AZ1045-04F芯片用于保护敏感组件免受静电放电影响。CEC引脚未使用，连接到3V。
HDMI接口信号流向及原理图分析
1、主机到显示设备：HDMI接口主要用于将主机设备的视频和音频信号传输到显示设备。信号从主机端的HDMI接口发出，经过HDMI线缆，最终到达显示设备端的HDMI接口。原理图分析 TMDS通道：HDMI接口的核心是TMDS通道，它由3个数据通道和1个时钟通道组成。
2、信号流向： 主机到从机：主机将视频、音频信息和控制信号通过编码转换成10bit的并行数据，然后转换为串行数据，最终输出为四路差分信号。从机接收这些差分信号后，解码出视频、音频和控制信号，实现数据传输。
3、该板通过HDMI_OE和HDMI_HPD信号实现信号双向传输，使用特定芯片（NC7SZ125M5X和NC7WZ07P6X）控制HDMI输入、输出方向。AX720开发板的HDMI接口原理图与正点原子基本一致，但IIC电平转换电路采用集成的电平转换芯片GTL2002DP118，该芯片内部结构允许0V至0V之间的双向电压转换，无需方向引脚。
4、HDMI_OUT_EN控制信号的方向性，19号引脚用于热插拔检测，一旦检测到连接，HDMI_HPD和HDMI_HDP的状态变化会反映在电平转换中。当外部设备连接时，HDMI_OUT_EN控制5V供电，而IIC电平转换则通过NMOS进行，灵活应对不同电平信号的转换。
5、VGA就是模拟信号，不带音频，优点是传输距离长，信号支持1080P。抗干扰能力较强。
HDMI接口技术详解

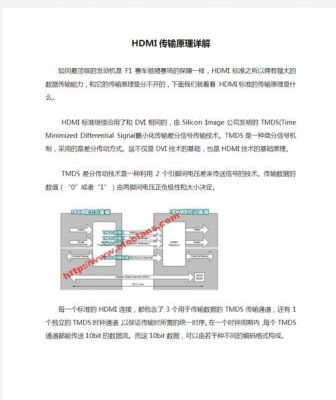

如同F1赛车的顶级引擎，HDMI接口的强大数据传输能力源于其独特的传输原理。HDMI标准继承了Silicon Image公司提出的TMDS（Time Minimized Differential Signal）差分信号传输技术，这是一种通过两个引脚间电压差异传输信号的方法，以差分方式传递数据，是DVI和HDMI技术的核心基础。
HDMI高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号。最高数据传输速度为5Gbps，同时无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护（HDCP），以防止非法拷贝。
HDMI是一种高清数字化视频/音频连接技术接口。其详细解释和用途如下：定义与起源 HDMI，全称为HighDefinition Multimedia Interface，由日立、松下等七家公司于2002年共同制定，标志着高清时代的数字化视频/音频连接技术的革新。
HDMI，这个在液晶电视、笔记本、台式电脑接口中常见的名字，是一种不可或缺的数字化接口技术。它全称为High Definition Multimedia Interface，被设计用于高效传输音频和影像信号，最高数据传输速度达到惊人的18Gbps，无需预先进行数模或模数转换，是高清视频传输的首选。
到此，以上就是小编对于详解hdmi传输原理视频教程的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
