反向过零比较器输出波形特点?
1、过零比较器输出只有两种状态，正压、负压或0两种状态下输出，分别与和0两种转结果进行比较。例如，一个正弦波输入在过零比较后输出一个方波，在正半周输出一个高输出，在负半周输出一个零或负压输出。
2、过零比较器的工作原理是将输入信号与0V地电压进比较来判定输出是高电平还是低电平，例如反相输入端输入的过零比较器在输入正弦信号时，在正弦波的正半周时输出为低电平，而在正弦波的负半周时输出为高电平。
3、同相比较器的特点：电路接法是参考点位接在反相端，输入信号接在同相端。当输入电压大于参考电压时，输出高电位。用于判断输入电压是否高于你所要限制的较高的电压。
4、电压比较器输入是线性量，而输出是开关（高低电平）量。并且它的输入输出特性曲线是非线性关系的。
5、三极管集电极通过上拉电阻R4，形成高电平。这样通过三极管的反复导通、截止，在芯片过零检测端口D点形成100Hz脉冲波形，芯片通过判断，检测电压的零点。可作开关电路或者频率检测。漏电开关的漏电检测是检测零序电流。
总结几种比较器的特点,阐明它们的应用
1、电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。
2、单限电压比较器：运放是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。
3、常用的电压比较器有单限比较器、滞回比较器、窗口比较器、三态电压比较器等。电压比较器它可用作模拟电路和数字电路的接口，还可以用作波形产生和变换电路等。利用简单电压比较器可将正弦波变为同频率的方波或矩形波。
4、普通电压比较器就是一个开环的运放，只要同相输入端比反向输入端不一样，输出就翻转。
5、电压跟随器：它是同相比例器的特例。输入电阻极大（比射极跟随器的输入电阻还大）。较多使用。反相比例器：（注意，你将反相写成了反向）：电路性能好，较多使用。
过零比较器实际的电压传输特性和理论不一致的原因
内置电阻不同 实际电压源的内阻是指实际的内阻，有固定的电阻值。但是理想电压源没有内置电阻，换言之就是其电阻在理想条件下为0。伏安特性不同 理想电压源的伏安特性(也叫外特性曲线)是一根与I轴平行的直线。
因为LM311处于开环工作状态，它的最低输出电压就不会像闭环状态下那样稳定，有点高频波动很正常。你说的跳到500Hz，从图中没有看到。既然输入信号是1kHz，输出就不会是500Hz。
因为啊，理论都是由理想的源进行分析 理想的电压源不会输出电流，电流源也不出电压 实际电路就拿电压源来说不可能不输出电流 所以误差 再看看别人怎么说的。
理论分析得到的方波信号在上升和下降时是笔直的，电压比较器观察到的方波有阶梯，并且直线上有毛刺。
此芯片最大输出电流只有10mA，你的66V是在有负载的情况下测的么？在空载情况下，如果芯片的电源电压正常，那是芯片出了问题。
比较器的工作原理是两个输入端之间的电压在过零时输出状态将发生改变，由于输入端常常叠加有很小的波动电压，这些波动所产生的差模电压会导致比较器输出发生连续变化，为避免输出振荡，新型比较器通常具有几mV的滞回电压。
比较器的分类

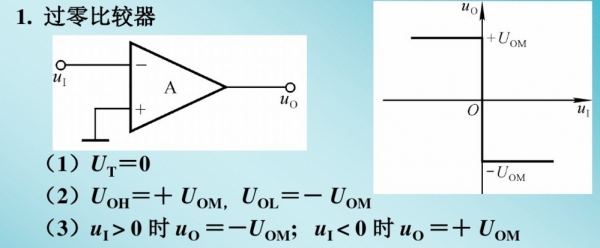

过零电压比较器：典型的幅度比较电路，它的电路图和传输特性曲线如图。电压比较器：将过零比较器的一个输入端从接地改接到一个固定电压值上，就得到电压比较器，它的电路图和传输特性曲线如图。
电压比较器可以看作是放大倍数接近“无穷大”的运算放大器。
电压比较器是对输入信号进行鉴别与比较的电路，是组成非正弦波发生电路的基本单元电路。常用的电压比较器有单限比较器、滞回比较器、窗口比较器、三态电压比较器等。
简述单限电压比较器的工作原理
电压比较器的工作原理非常简单：就是正相输入端的电位高于反相输入端，输出高电平；反相输入端的电位高于正相输入端，输出低电平。
电压比较器的工作原理基于输入信号与参考电压之间的比较。电压比较器通常有两个输入端，一个是待比较的信号输入端（VIN），另一个是参考电压输入端（VREF）。
当+输入端电压高于－输入端时，电压比较器输出为高电平，当+输入端电压低于－输入端时，电压比较器输出为低电平，可工作在线性工作区和非线性工作区。
