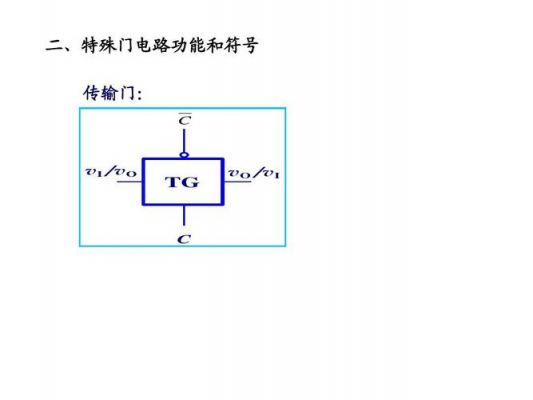

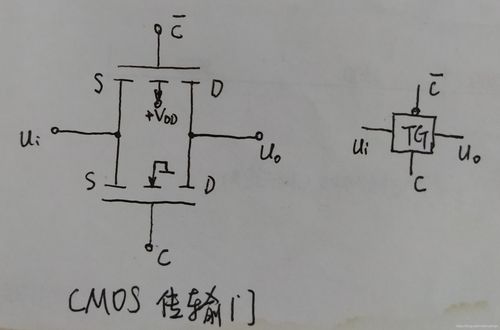

传输门的符号(传输门的符号表示)

本篇目录:

在数电中使用的扩展方法能否用于TTL门电路?

这种作用与TTL门电路的输入级中T1类似。同理 ,当vI为低电压时,电源电压VDD通过MP以激励M2使M2导通,显然T2基区的存储电荷通过M2而消散。可见,门电路的开关速度可得到改善。

若R≥Ron则该电路不适用于TTL电路。上题图(b)中,若门电路为TTL,当两或非门输出低电平(0.3V),则输出端Y的电平为1V,若Y接其他TTL电路的输入,则进入电压传输特性的线性区,抗干扰能力很差,所以不适用于TTL电路。

传输门的符号(传输门的符号表示)-图1

可参考数电中TTL集成线路输入端负载特性。简要说:R5K欧 输入相当于1;R0.7K欧输入相当于0;R在这两者之间,一般不允许。

直接互连就可以实现“AND”的逻辑功能。在总线传输等实际应用中需要多个门的输出端并联连接使用,而一般TTL门输出端并不能直接并接使用,否则这些门的输出管之间由于低阻抗形成很大的短路电流(灌电流),而烧坏器件。

数字电路学习方法

学习数字电路的方法有很多,以下是一些常见的方法:注重掌握基本概念、基本原理、基本分析和设计方法。数字电子技术发展很快,各种用途的电路千变万化,但它们具有共同的特点,所包含的基本原理和基本分析和设计方法是相通的。

传输门的符号(传输门的符号表示)-图2

学习数字电路,注意把握以下三点:在具体的数字电路与分析和设计方法之间,以分析和设计方法为主。在具体的设计步骤和所依据的概念和原理之间,以概念和原理为主。

数字电路主要是分析各种逻辑状态,所以数学也要过硬,特别是函数,数字电路多数是二进制和十进制,学好数学,就好上手。

传输门在哪找multisim怎么连接

1、首先是multisim的接口在C盘目录下。然后在打开数据库文件。进入设置,再打开就可以找到门了。

传输门的符号(传输门的符号表示)-图3

2、这是模拟开关(也称传输门)。在Multisim中,元件库“Mixed混合类”→“ANALOG_SWITCH模拟开关”。

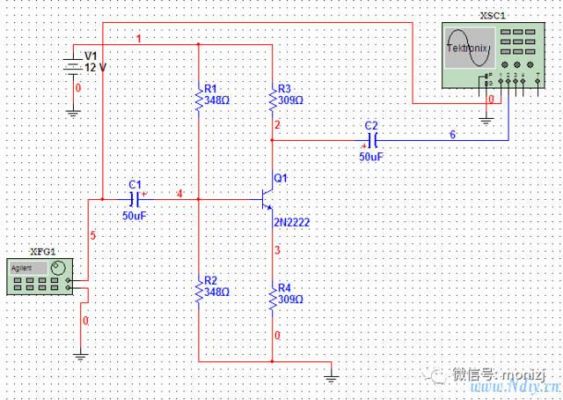

3、打开Multisim软件,然后可以在最左边可以看到【放置信号源】标志,如图:点击【放置信号源】标志,我们会看到有一系列的选项,然后我们可以在这些选项里寻找。

到此,以上就是小编对于传输门的符号表示的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
