本篇目录：
- 1、传输门是什么?
- 2、CMOS传输门为什么C=1时T1T2管是至少有一个导通,不是一定都导通吗?
- 3、如图所示,数电CMOS传输门为什么P型管的导通时输入电压Vin要大于VGS...
- 4、CMOS传输门Tp导通的问题
- 5、传输门和锁存器的区别
- 6、门电路工作原理?
传输门是什么?
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
TG是transmission gate 的字头缩写，即 传输门 。所谓传输门（TG）就是一种传输模拟信号的 模拟开关 。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET，即TP和TN并联而成。
所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成 应用范围如下：a.用于数字电路传输：作为基本单元电路，组成逻辑电路，如数据选择器、触发器等。

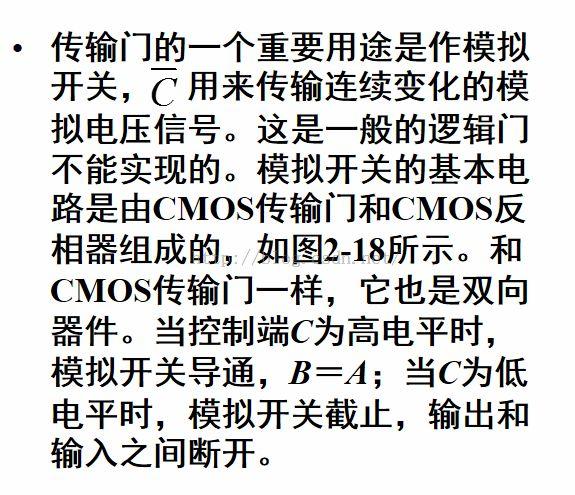

cmos传输门相当于一个传输模拟信号，也包括数字信号的模拟开关门。cmos的输出特性在原点附近呈线性对称关系，它们常用作模拟开关。模拟开关广泛地用于取样，保持电路、斩波电路、模数和数模转换电路等。
传输门。在边沿触发器电路结构中，反相器GG2和传输门TGTG2组成了主触发器，反相器GG4和传输门TGTG4组成了从触发器。当C为1时，将输入端的模拟信号整体传输之输出端，无损耗，C为0时门关闭。
CMOS传输门为什么C=1时T1T2管是至少有一个导通,不是一定都导通吗?
1、CLK经过一次反向使C为0，C为1。根据TG传输门的条件，即有反向圈圈一端输入为零或者另一端输入为一就导通。
2、不是都是高电平，那个圆圈符号你理解错了，那是个逻辑功能标识，不代表里面真的有反相器。CMOS传输门的NMOS和PMOS栅极电压总是相反的，因此不管输入电压是多少都能导通。TG上面那个圆圈代表输入是反向有效。
3、CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，是一种既可以传送数字信号又可以传输模拟信号的可控开关电路，其具有很低的导通电阻（几百欧）和很高的截止电阻（大于10^9欧）。
如图所示,数电CMOS传输门为什么P型管的导通时输入电压Vin要大于VGS...
VGS（th）--th就是threshold门限的意思，也就是VIN要大于门限电压。大于0还不足以使沟道导通哦。就像一扇门，打来一点缝隙，还不足以让你顺利通过一个道理。
下图表示CMOS反相器电路，由两只增强型MOSFET组成，其中一个为N沟道结构，另一个为P沟道结构。为了电路能正常工作，要求电源电压VDD大于两个管子的开启电压的绝对值之和，即VDD(VTN+|VTP|) 。

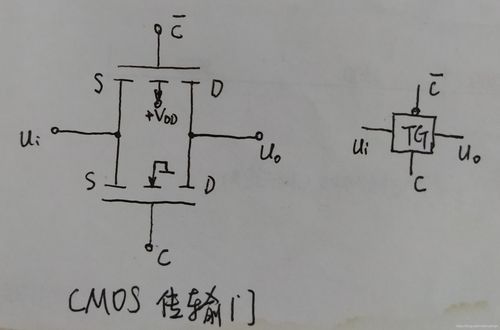

传输门（TG）是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，如下图所示。工作原理：TP和TN是结构对称的器件，它们的漏极和源极是可互换的。
为了安全使用MOS管，在线路的设计中不能超过管的耗散功率，最大漏源电压、最大栅源电压和最大电流等参数的极限值。
当VGS=0时，能够工作在恒流区的场效应管是耗尽型MOS场效应管。 放大(饱和)状态下，双极型晶体管的输出电流和输入电压的(全值)关系为指数型，场效应型晶体管的输出电流和输入电压的(全值)关系为二次函数型。
Vgs是栅极相对于源极的电压。与NMOS一样，导通的PMOS的工作区域也分为非饱和区，临界饱和点和饱和区。
CMOS传输门Tp导通的问题
1、这是因为两个CMOS管的沟道类型不同，对于N沟道管C=1时导通，P沟道管则反之C=0时导通。
2、当C=0、C=1时，TG导通，输出端的信号等于输入端信号。传输门，当g为1时，将输入端的模拟信号整体传输之输出端，无损耗，g为0时门关闭。TP和TN是结构对称的器件，它们的漏极和源极是可互换的。
3、显然是这样啊，nmos栅电压小于阈值电压时就截至了，所以输入为0时，nmos是截止的。pmos的转移特性曲线和nmos相反，所以是导通的。
4、只是形成了反型层，但反型层还没有载流子，需要g极和s极之间要有一定电压使得s极的载流子进入反型层导电。超过范围会使得源极和衬底之间导通。
传输门和锁存器的区别
1、传输门控：由控制信号选择输入信号通往下一级的路径。CMOS传输门导通时是低阻态，截止时是高阻态，既可以传输数字信号，也可以传输模拟信号。逻辑门控：控制信号与输入信号直接进行逻辑运算，运算结果送往下一级电路。
2、就是个正反转的控制啊，用转换开关实行正反转的控制。只不过加了个实现继电器K自锁的功能，断路器QS得电后K就自锁闭合。
3、锁存器把信号暂存以维持某种电平状态，只有在有锁存信号时输入的状态被保存到输出，直到下一个锁存信号。通常只有0和1两个值。
4、锁存器不同于触发器，它不在锁存数据时，输出端的信号随输入信号变化，就像信号通过一个缓冲器一样；一旦锁存信号起锁存作用，则数据被锁住，输入信号不起作用。锁存器也称为透明锁存器，指的是不锁存时输出对于输入是透明的。
5、区别： 锁存器可以在无时钟的情况下存储数据，而触发器需要时钟信号来控制数据的存储和传输。 锁存器的输出可以被随时读取，无需时钟信号控制；而触发器的输出在时钟信号的上升沿或下降沿时根据数据输入进行更新。
6、锁存器（Latch）和触发器（Flip-flop），其两者的区别在于其输出状态的变化是否取决于CP（时钟脉冲ClockPulse）。
门电路工作原理?
晶体管门电路的基本工作原理是通过控制门电压来控制电流流动。在NPN晶体管门电路中，当门电压升高时，发射极基极电压会减小，从而使发射极基极电流增加，进而增加发射极源极电流。
当不存在外加电压时，由于pn结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
与门，非门，或门的工作原理：用“1”表示高电势、“0”表示低电势，可得图10－13乙与门电路的真值表。图丙是与门的图形符号，丁是曾用过的与门图形符号。可以用中学知识解释清楚。
首先，找一个门电路的集成芯片，比如CD4093，与非门芯片。用5V电压供电，5V代表1--高电平；GND代表0--低电平。可见，门电路的开关速度可得到改善。
到此，以上就是小编对于传输门导通电阻的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
