放大电路的静态工作点通常是指哪三个直流量
1、静态是指无交流信号输入时，电路中的电流、电压都不变的状态，静态时三极管各极电流和电压值称为静态工作点Q（主要指IBQ、ICQ和UCEQ）。静态分析主要是确定放大电路中的静态值IBQ、ICQ和UCEQ。
2、放大电路的静态工作点通常是指放大器的直流偏置电压和电流的数值，也称为偏置点。
3、处于静态工作点时的三个参数在放大电路中，当有信号输入时，交流量与直流量共存。
multisim怎么用示波器观察bjt输出特性曲线
MULTISIM中三极管输出特性曲线是仿真出来的，具体方法如下：⒈放置三极管符号2N3904。⒉放置IV特性分析仪表图标。⒊双击IV特性分析仪表图标，打开其显示面板。⒋在显示面板右上角的选项框三角符号，在下拉列表中选择BJT NPN。
MulTIsim中示波器，在工作区右边的仪器栏第一个是万用表，依次往下第4个就是示波器，第5个是四踪示波器；MulTIsim中示波器的使用方法：找到示波器后，连入电路：示波器有两个通道，可以同时观察两路信号。
电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
反相器有什么作用?
1、前级输出的电平不是标准电平或波形不理想，用反相器来给波形整形，并变为标准电压的输出。可用于逻辑取反，或形成反相器链以增强逻辑门的带负载能力，减少延时。
2、另外，反相器可以用两个互补晶体管配置成CMOS反相器。这种配置可以大幅降低功耗，因为在两种逻辑状态中，两个晶体管中的一个总是截止的。
3、，隔离作用，即给输入引脚处提供高阻特性，使信号上升时间（上升沿陡峭程度）不受内部电路影响。个人的理解。楼下的多指正。
4、反相器是可以将输入信号的相位反转180度，这种电路应用在模拟电路。作用：比如说音频放大，时钟振荡器等。在电子线路设计中，经常要用到反相器。中文名：反相器 输入级：晶体管T1和电阻Rb1构成。
5、反相器也叫倒相器，它的功能就是把高电平变成低电平；把低电平变成高电平。异或门的功能是两个输入端信号相同，输出为低电平；两个输入端信号不一样，输出高电平。常用来做比较器。
为什么说BJT少子器件?
1、在饱和状态时，因为发射结和集电结都正偏，则在发射区和集电区中少数载流子浓度的分布都可近似为指数式分布，而在基区中的分布则是两个结的注入分布的叠加（在基区宽度远小于少数载流子扩散长度时，可认为是线性分布）。
2、PN结和BJT等器件属于少子器件，主要是因为在这些器件中，电流主要是由少子（即电子和空穴）的扩散和漂移引起的。在PN结中，当少子通过扩散和漂移跨越结区时，会形成电流。少子的扩散和漂移是PN结电流的主要机制。
3、你比如说，双极型器件，如BJT，PiN二极管，这些都是少数载流子器件。特点是电流能力大，但是开关速度相对较低，因为有少子电荷存储效应。
4、LZ注意看，博文中有讲到，靠少数载流子运动工作的器件叫BJT，而靠多数载流子工作的叫做FET。而不论多数载流子还是少数载流子，其运动的原理都是由浓度分布不匀产生的浓度梯度。
5、晶体管分两类：一类是双极性晶体管，BJT；BJT是电流控制器件。一类是场效应晶体管，FET；FET是电压控制器件。
从BJT的输出特性曲线的放大区来看,要改变集电极电流,必须改变什么?_百度...
输出特性曲线越水平，说明电路的热稳定性越好。因为输出特性曲线之所以具有倾斜度，是晶体管的穿透电流iceo造成的。集电极电压增大iceo也相应增大，输出特性曲线也就逐渐被抬高，形成一定的倾斜度。
在pnpBJT中，工作原理基本相同，只是控制电流流过放大状态下的BJT通常被用作电路的放大器，其工作原理是通过控制小的电流来改变大的电流。BJT放大器的输入电流通常很小，输出电流则可能非常大。
输入回路的设置应当使输入信号耦合到三极管的输入电极，形成变化的基极电流，从而产生三极管的电流控制关系，变成集电极电流的变化。
内部条件：发射区掺杂浓度高，基底区很薄，收集区面积大。为什么集电极结产生反向部分导电而产生Ic似乎与二极管原理所强调的PN结的单向导电相矛盾。
晶体管的转移特性曲线是描述三极管的各端电流与两个PN结外加电压之间的关系的一种形式，其特点是能直观，全面地反映晶体管的电气性能的外部特性。
三极管输出特性曲线如何得到的?

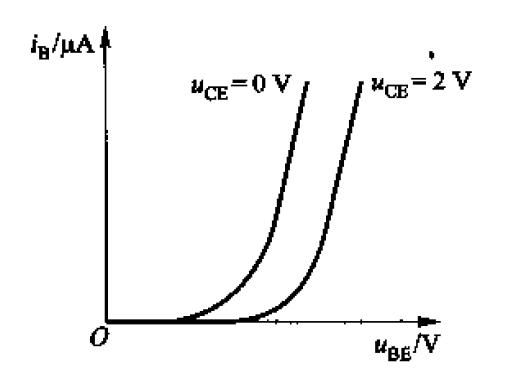

输入特性曲线 输入特性曲线是描述三极管在管压降UCE保持不变的前提下，基极电流iB和发射结压降uBE之间的函数关系，即 （5-3） 三极管的输入特性曲线如图5-6所示。

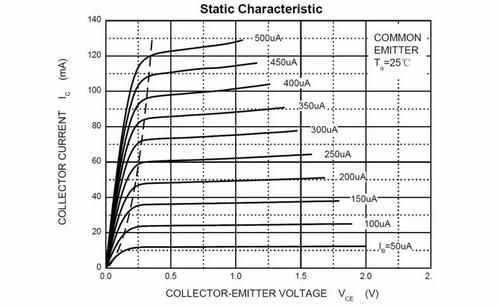

三极管输出特性曲线，是用来反映三极管在一定基极电流下，集电极、发射极之间的电压Vce与集电极电流Ic之间的对应关系，称为输出特性，用坐标图表示出来就是输出特性曲线。
作直线连接纵坐标4毫安至横坐标8伏得一条与多条输出相交的图像。当基极电流为50微安时，电路工作在甲类状态。输出不失真。波形见图。此时，基极电流为50微安，集电极电流为8毫安。输出电压变化范围在0~8伏之间。
