本篇目录：
- 1、智能电表原理图
- 2、多用电表原理图
- 3、智能电表的工作原理,是如何实现远程抄表的?
- 4、现在使用的插卡电表的原理电路图
- 5、远程抄表原理
- 6、电能表工作原理图
智能电表原理图
接线一般有两种一般是3接进线，4接出线；另一种是按2接进线，4接出线。无论何种接法，相线(火线)必须接入电表的电流线圈的端子。
原理图：IC卡预付费电度表是以IC卡作为电能量值数据传输介质，在电度表（电子式电度表或机械式电度表）中加入负荷控制部分等功能模块，从而实现电量抄收和电量结算的智能型电度表。
智能家居中的水、电、气、暖热这几种能源用到现代的远程抄表方案来实现自动、智能、远程抄读、缴费、管理、维护一体，非常方便、快速。

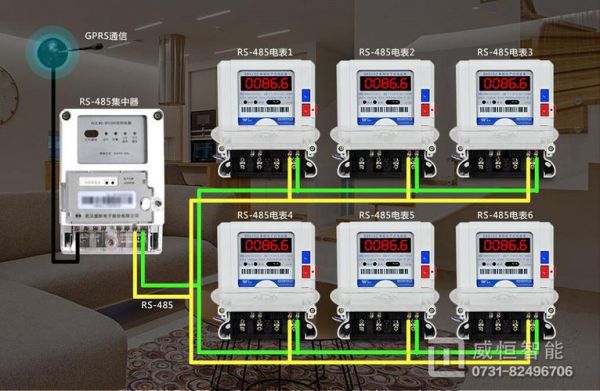

电表通过电线连到采集器，采集器通过网络上传读数到远抄服务器，就可以实现远程抄表。
三相四线智能电能表接线方法：三相电度表用于测量三相交流电路中电源输出（或负载消耗）的电能。它的工作原理与单相电度表完全相同，只是在结构上采用多组驱动部件和固定在转轴上的多个铝盘的方式，以实现对三相电能的测量。
多用电表原理图
1、多用电表的原理 （1）测量直流电流、直流电压的原理和直流电流表、直流电压表的原理相同。
2、测量时必须先断开电路，然后按照电流从“+”到“-”的方向，将万用表串联到被测电路中，即电流从红表笔流入，从黑表笔流出。如果误将万用表与负载并联，则因表头的内阻很小，会造成短路烧毁仪表。
3、实验原理：多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满度电流约几十到几百mA，转换开关和测量线路相配合，可测量交流和直流电流、交流和直流电压及直流电阻等。
4、多用电表是一种多用仪表，一般可用来测量直流和交流电流，直流和交流电压以及电阻等，并且每种测量都有几个量程。（1）测量直流电流、直流电压的原理和直流电流表、直流电压表的原理相同。
5、具体使用方法如下图 万用表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。当微小电流通过表头，就会有电流指示。
6、多用电表只有中间刻度线是直流和交流公用，零刻度线在左侧，从左至右读数均匀增加。用来测直流电流，直流电压，高压交流电的数值。
智能电表的工作原理,是如何实现远程抄表的?
电表通过电线连到采集器，采集器通过网络上传读数到远抄服务器，就可以实现远程抄表。
用户所安装的计量三表均配有专用的发讯装置，发讯装置采集到的计量信号通过四芯电话线传输到分采集器。采集器将这些信号处理转化成数字信号，并存储。其中每个采集器可接1-24个用户。

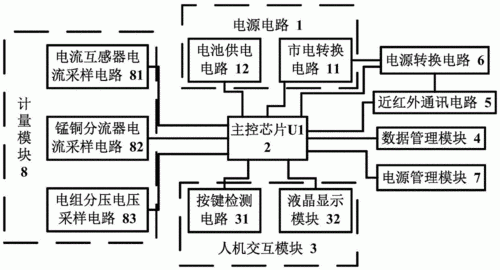

首先，智能电表内部集成的计量芯片，对用户的电流、电压进行实时采集，然后经过微处理器对采集的数据进行计算分析得出电量（用户用来多少度电）。
智能电表是智能电网的智能终端，远程抄表的操作主要是运用远程智能终端对数据进行计量与采集，运用合理的网络和方式将其送到特定的系统而引用的抄表方式，同时在系统中也可以采用其他方式进行操作。
智能表的工作原理是通过电表生成数据，进行采样和计算分析，将数据传输到服务器实现远程抄表。电表会生成电能数据，这些数据是通过A/D转换部分将模拟信号采样成数字信号的结果。表内单片机会进行计算分析，得出准确的电能数据。

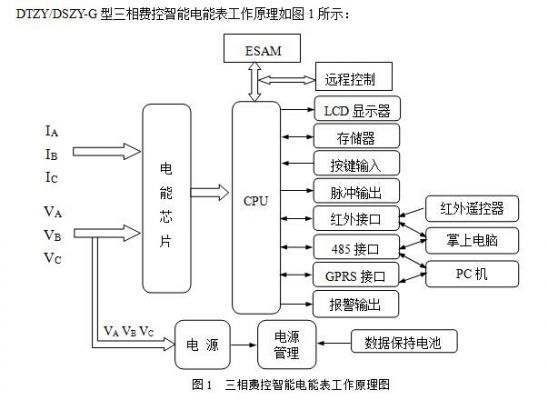

智能电表控制系统示意图 智能电表是远程控制系统的终端设备，是实现远程控制的基础 ，是完全区别于传统电表的。
现在使用的插卡电表的原理电路图
宾馆用插卡取电接线原理图如下：取电开关一般为强电220V供电，采用大功率30A继电器，负载6600W，满足酒店客房的用电负载；取电开关上有发光LED蓝光指示灯，符合现代酒店潮流并方便客人夜间操作。
原理图：IC卡预付费电度表是以IC卡作为电能量值数据传输介质，在电度表（电子式电度表或机械式电度表）中加入负荷控制部分等功能模块，从而实现电量抄收和电量结算的智能型电度表。
三相四线插卡电表带互感器接如图：三相电表互感器接线基本要求：电度表的额定电压应与电源电压一致，额定电流应是5A的。要按正相序接线。电流互感器要和LQG型的，精度应不低于0.5级。电流互感器的极性要用对。
单相电度表有5个接线端，其中有两个接线端在电度表的内部，用接片连接，因此暴露在外面的接线端只有4个，标号为4号接线端，电度表的接入方法有直接接入法和经互感器接入法两种方法。
远程抄表原理
远程抄表系统是由主站系统通过采集器模块将多个电能表电能量记录值的信息数据进行采集并传输至集中器，集中器通过传输信道将集中抄读数据远距离传送到主站系统中心，从而实现远程抄表、预付费、报警、远程开/合闸等功能。
远程抄表的原理：电表通过电线连到采集器，采集器通过网络上传读数到远抄服务器，就可以实现远程抄表。
电能表无线红外抄表原理简介：红外光电探头通过红外光口定时读取智能电表的参数信息并上传。
远程抄表，其实就是利用具有通讯功能的电子表，以电力线载波的方式或者利用移动网络来发送数据到终端，就可以在终端抄表了。
远程抄表系统是通过不间断地累计对应脉冲表远程发来的脉冲来进行计量的，这就首先要求系统初始值设置必须正确，即人工抄读每只远传表的表盘实际读数后，将表的实际值准确无误地输入到数据采集器。
电能表工作原理图
原理图如下直接接入法 如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以采用直接接入法。
C红线，电压线接入8号口，电流线经过第3个电流互感器S1接入7号口输入，S2接入9号口输出。N黑线一般代表零线，直接接入10号口。
工作原理：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。
电表通过电线连到采集器，采集器通过网络上传读数到远抄服务器，就可以实现远程抄表。
到此，以上就是小编对于智能电表传输原理图讲解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
