如何看懂电气原理图?
看电气控制电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的控制程序电气控制原理图一般是分为主电路和辅助电路两部分其中的主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间。
看图的一般方法是先看主电路，后看辅助电路，并用辅助电路的回路研究主电路的控制程序，看图的步骤首先是看主电路中有哪几种电气设备，每个电气设备的用途，接线方式和有关要求与联系。
看主电路的步骤：第一步：看清主电路中用电设备。用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。
结合基础知识看图 无论看电力系统图，还是看电子电路图，都需要具备一定的电工、电子技术的基础理论知识，只有掌握了和电气图有关的基本理论知识才能更好、更准确地识读电路图。
电气接线图是怎么看的 如果你能看懂原理图，看这个接线图不难。 1。首先对照原理图上的元件，在这张图上找到对应的元件(两者元件代号是一样的) 2。了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
画出单线at供电方式的原理图
1、画出单线at供电方式的原理图方法如下：AT供电方式又称为自耦变压器供电方式。自耦变压器（Auto-Transformer）是一种电力变压器，它并接与接触网、钢轨和正馈线之中。
2、图5是AT供电方式原理结线圈。与接触网同杆架设一条对地电压为25kV但相位与接触网电压反相的“正馈线”，构成2×25 kV馈电系统。自耦变压器变比为2：1，其一次绕组接在接触网与正馈线之间，而中性点则接至钢轨。
3、采用AT供电方式时，牵引变电所主变输出电压为55kV，经AT(自耦变压器，变比2：1)向接触网供电，一端接接触网，另一端接正馈线(简称AF线，亦架在田野侧，与接触悬挂等高)，其中点抽头则与钢轨相连。

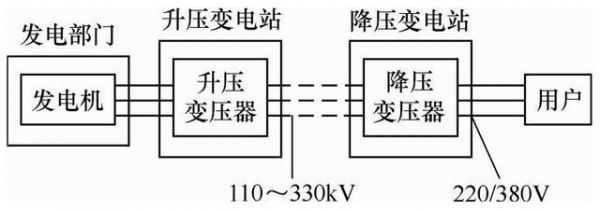

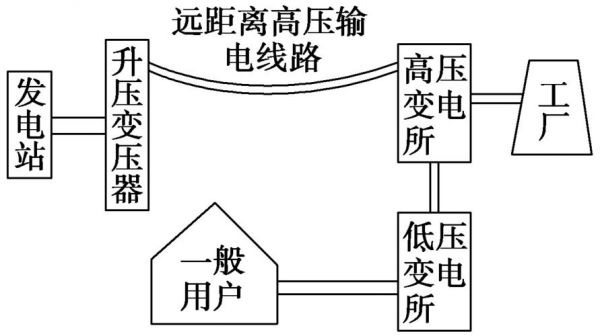

电力系统原理图
从电路图中可以看出，改变启动电容器的电源输入，就可以改变转动方向。因此，在洗衣机定时器（双缸洗衣机）里面就有这个转换开关，使洗衣机工作时，一会儿正转，一会儿反转。
所有并联元件的端电压是同一个电压，即图示电路中的V。并联电路的总电流是所有元件的电流之和。图示电路中，i是总电流，iii3分别是元件3的电流，i=i1+i2+i3。
内有各种电工基本单元图例详解，和一些典型的整机、配电等方面的原理图解析，对初、中级的学习者很有好处配备一本集成电路手册（内有常用集成电路方框图、各引脚作用）各大书店均能买到。
电气原理图与接线图有什么区别
1、原理图就是电路的工作原理图，表达的意思是各元件是怎么工作的，接线图就是各元件与元件之间是怎么相连的表达图形。安装图就是各元器件在控制柜的具体位置尺寸的表达图形。
2、区别：使用目的不同：一次接线就是主电路的接线即电源。二次接线就是用来控制，检测，保护，计量等。适用对象不同：一般是发电机，输电线路，主变压器，断路器等高电压，大电流的主设备。
3、原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。接线图就是给接线员接线用的，侧重点就是把复杂的线型线号分清楚，方便接线。
4、用途不同、标注不同。原理图主要用于研究和分析电路的工作原理；接线图主要用于实际接线和电路的维修。原理图上所有电器的电气符号都标注出来；接线图上对每根线都明确标注线号和型号。
5、接线图就是各元件与元件之间是怎么相连的表达图形。安装图就是各元器件在控制柜的具体位置尺寸的表达图形。原理图向左转|向右转接线图向左转|向右转原理图指的就是详细的电路图，侧重点就是电气原理，知道为什么这样接线。
6、电路图、接线图和原理图都是电子电路设计中常用的图形表示方式，它们各自有着不同的用途和表达方式。
电气基本原理图
电源给电机定子（正反转）。电机转子串联电阻切换（加速用）。电源保护和限位保护。
UPS（UninterruptiblePowerSystem），即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
QS：刀开关。FU：熔断器。KM：接触器。KA：中间继电器。KI：过流（欠流）继电器。KT： 时间继电器。SB： 按钮。SQ：行程开关。
电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell9Cadence等。
