微波技术与天线:当传输线分别为波导或同轴线时,其电场分布各有什么不...
波阻抗：相互正交的横向电场与横向磁场的模之比。
微带线和波导方面需要用到电磁场与电磁波的知识，麦克斯韦方程，波导方程等等，注意横向和纵向的相互代换，微波网络方面主要是S矩阵和ABCD矩阵，掌握意义和计算。
根据传输模式的不同，可分为单模光纤与多模光纤两类。光纤传输线具有通信容量大、传输距离远、不受电磁干扰、抗腐蚀能力强、重量轻等许多技术上的优点，是本世纪70年代出现的一种受到广泛欢迎的传输线。
一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。 当导体上通以高频电流时，在其周围空间会产生电场 与磁场。
天线工作原理 当导体上通以高频电流时，在其周围空间会产生电场与磁场。按电磁场在空间的分布特性，可分为近区，中间区，远区。
模拟同轴圆柱形电缆静电场的带电体有什么特点?
均匀带电圆柱面相对的两个圆柱面带等量异号电荷.在两圆柱面间：电场分布与到圆柱形中心轴距离r成反比；与中心轴的电势差正比于ln（r/R），其中R是内圆柱面的半径.在两圆柱面以外：电场处处为0；电势处处相等。
同轴电缆内部的静电场的分布特点：主要分布在内外导体之间的空气介质中，形成了沿同轴电缆轴向的电场分布。同轴电缆由两个同心圆柱导体组成，圆柱导体由介电垫片隔开。
圆柱对称性：圆柱对称性是指静电场在沿着柱状体轴向具有对称性的情况下呈现出的一种对称性。在具有圆柱对称性的静电场中，在轴向上距离电荷分布足够远的地方，电场强度与沿不同半径方向上的位置无关。
同轴传输线怎么导电

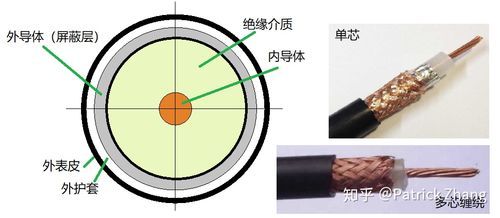

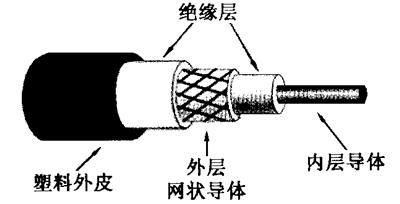

1、同轴电缆的基本结构由里到外分为四层：中心铜线（单股的实心线或多股绞合线），塑料绝缘体，网状导电层和电线外皮。中心铜线和网状导电层形成电流回路。因为中心铜线和网状导电层为同轴关系而得名。
2、同轴电缆也是局域网中最常见的传输介质之一。
3、传输速率较高，可以达到数百兆位每秒。在传输音频信号时，同轴线可以通过模拟转数字的方式来实现。首先，将音频信号转换为数字信号，然后通过同轴线传输，最后再将数字信号转换回模拟信号。这样就可以通过同轴线传输音频信号。
4、然后导电体外面是最外层的绝缘物料作为外皮。同轴电缆传输什么信号同轴电缆可以传输数字信号、也可以传输模拟信号，具体是什么信号得看有线台采用的什么方式传输，阻抗一般是75欧。
到此，以上就是小编对于同轴传输线的结构的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
