积分器与低通滤波器的作用有何不同?
1、低通滤波器容许低频信号通过， 但减弱(或减少)频率高于截止频率的信号的通过。对于不同滤波器而言，每个频率的信号的减弱程度不同。当使用在音频应用时，它有时被称为高频剪切滤波器， 或高音消除滤波器。
2、积分是对信号的运算，就像方波进行积分后，就成三角波了，这就是积分器。
3、而低通滤波电路类似积分电路，也是从电容两端取输出信号，之所以叫低通是因为频率低的话，电容上的容抗大，电容两端分到的电压就大，输出信号就大，所以叫低通，是从输出信号的大小方面来讲的。
低通滤波器的设计和计算

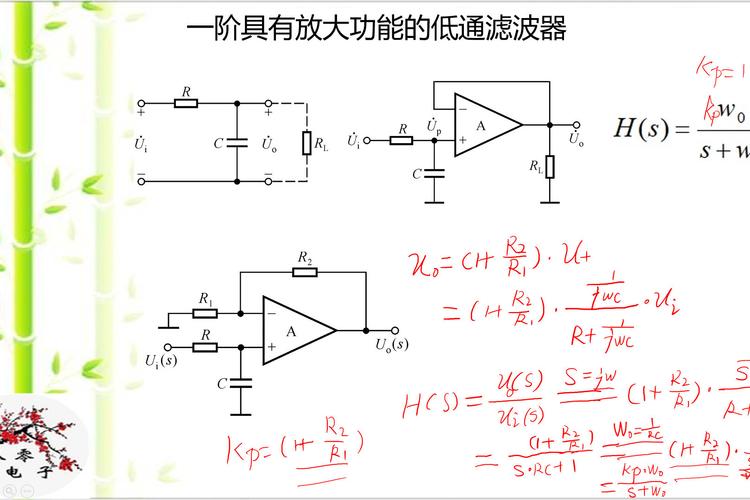

使用运放器设计的简单低通滤波器电路如图2所示，计算公式如下图1： 该电路在闭环3dB转折点为fc，对高于fc的信号有6dB/2倍频程的衰减。
低通滤波器的设计要求是：采样频率为100Hz，通带截至频率为3 Hz，阻带截止频率为5 Hz，通带内最大衰减不高于0.5 dB，阻带最小衰减不小于50 dB。使用海明窗函数。
根据波特图，低通滤波器幅度频率特性为每过一个极点衰减速度增加20dB/十倍频，所以2个极点之后的衰减速度就是40dB/十倍频。因此，必须设计成第二个极点在通带范围以内，即衰减3dB以内。
matlab 低通滤波器设计步骤：根据数字滤波器的技术指标先设计过渡模拟滤波器得到系统函数Ha(s)，然后将Ha(s)按某种方法（本实验采用双线性变换法）转换成数字滤波器的系统函数H（z）。
已知低通滤波器的传递函数是G(s)=(G0*Wc)/(s+Wc),截止频率不超过2HZ...
1、其差分方程为： 系统函数为： 设计IIR滤波器的任务就是寻求一个物理上可实现的系统函数H(z)，使其频率响应H(z)满足所希望得到的频域指标，即符合给定的通带截止频率、阻带截止频率、通带衰减系数和阻带衰减系数。
2、系统函数为H(s)=s/(s2+s+1)，则系统的滤波特性为( )。
3、当滤波器的相频响应为频率的线性函数式，此滤波器为线性相位滤波器。 DSP；数字信号处理。IIR：无限长单位脉冲响应。FIR：有限长单位脉冲响应。DFT：离散傅立叶变换.FFI快速傅立叶变换。LTI：线性时不变。LPF：低通滤波器。
4、K0为归一化常数，可由传递函数的低频特性决定。代入s=0时，Ha(0)=1，可计算获得K0值。对于实际滤波器，传递函数中的s应该替换为相对频率s/Ωp。
5、改变通带频率只要改变CC2，容量增加几倍，频率就下降几倍，反之亦然。当然不改电容，改变RR2也行，结果类同。低通滤波器容许低于截止频率的信号通过， 但高于截止频率的信号不能通过。

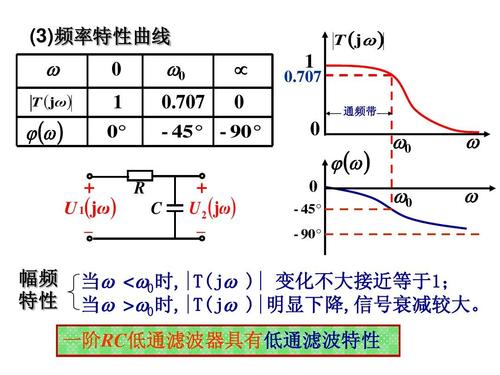

6、现在看出来了吧，这个f就是输入电压的频率，fH就是一个固定的频率；这个低通电路的上限截止频率就是fH，取决于电路中RC元件参数的取值，fH = 1 / 2πRC 再复杂的无源低高通电路都是按此法分析。
matlab中freqz函数怎么用
1、freqz是滤波器频率响应函数。[H，W ] = freqz（b，a，n）返回n点复频响应矢量H和n点的频率向量w。b和a为系统传递函数的分子和分母的系数向量。如果n没有指定，默认为512。
2、因此，可以先调用freqz()函数计算系统的频率响应，然后利用abs()和angle()函数及plot()函数，即可绘制出系统在 或 范围内的频响曲线。
3、mag1(n)是调用mag1数组的第n个数。所以mag1就是调用第一个数。freqz和fft差不多。freqz是用离散傅里叶变换的标准公示计算的，fft使用快速傅里叶变换计算的。
4、matlab中提供多种方法来描述离散时域输出与输入的关系。最常用的是函数freqz()。以下详述：如果输入输出的Z变换已知，那么freqz(b，a)就可以输出频率相应。其中b，a存储了Z变换传递函数的分子和分母系数。
5、首先打开FilterDesign & Analysis Tool单击MATLAB主窗口下方的“Start”按钮。
6、具体的关于数字滤波器设计的经典思路（低通原型-变换），一般DSP教材上都会有，这里不多说了。关于三个函数：freqs是给出s参数系统函数，画幅频特性曲线。s参数是模拟系统用的，来源是Laplace变换。
巴特沃斯滤波器的传递函数
1、h = tf(b，a，0.1，variable，z^-1)； %0.1表示采样时间，你可以根据自己设计的滤波器来设定。h表示的传递函数就是上面公式中的H(z)。
2、二阶滤波器的频率特性可以用滤波器的传递函数来表示，通常使用的是巴特沃斯传递函数。二阶滤波器的传递函数是二次函数的形式，可以调节滤波器的截止频率来控制滤波器的频率响应。
3、不是，巴特沃斯滤波器是一种典型的模拟原型滤波器，可以作为设计其它模拟、数字滤波器的原型。
到此，以上就是小编对于低通滤波器的传输函数的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
