本篇目录：
双绞线的连接方法有哪些?分别是怎样连接的?
双绞线接法首先按双绞线对点接入1-2，3-6，4-5，7-8。如果不按线对点接入，就无法达到双绞线抗干扰的目的。当传输距离稍远的时候，信号就乱了。注意每个颜色构成一对，如，红、黑、橙等。
双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled） 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。
用双绞线连接网卡和集线器的方式共有三种：网卡到集线器、集线器到集线器和网卡到网卡的连接。
双绞线传输器怎么接???
1、一个网线传输4路信号先将各个点用一对双绞线(电话线)拉到A处，再通过主干道传输到接收器。这种方式较灵活，一般使用在四个较分散的点上，这种方式很节约线才，但是要注意接头的处理，如：A点。
2、双绞线接法首先按双绞线对点接入1-2，3-6，4-5，7-8。如果不按线对点接入，就无法达到双绞线抗干扰的目的。当传输距离稍远的时候，信号就乱了。注意每个颜色构成一对，如，红、黑、橙等。

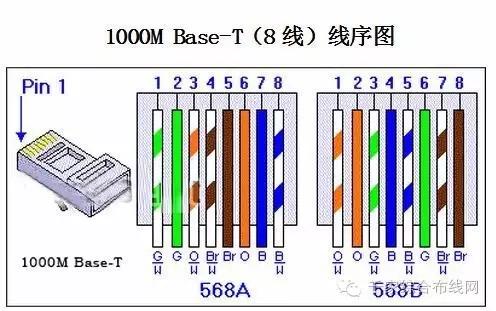

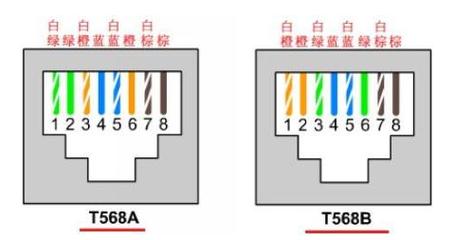

3、双绞线主要连接是应用RJ45的连接，用T568A或者T568B的方法，T568B的顺序是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
双绞线传输器怎么接网线!不管是有源还是无源的我都不会接!新手,多包涵...
1、高清双绞线传输器的接法一根网线传一路信号：这种方法相对较浪费，但是如果是云台，我们可以把剩下的某一对线当控制信号线。一根网线传输4路信号：这种方式较节约，一般使用在有集中在一起的固定摄像头的情形中。
2、，点对点。每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。2，一串字符串。每四个监控点拔一根网线。
3、该系统需要使用双绞线视频收发器，前面端摄像机用视频线连接到双绞线视频发射器，再用双绞也就是网线中的其中一组线连接到双绞线视频接收器，再通过视频线连接到后端设备。
4、双绞线传输600米没有问题，理论上有源的双绞线传输器可以传输1500米。注意一定要买好网线，线芯是纯铜的那种。如果是铜包铝就不妙了。
双绞线怎么接?
双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled） 直通（Straight-through）线一般用来连接两个不同性质的接口。一般用于：PC to Switch/Hub，Router to Switch/Hub。
https：//copyright.bdstatic.com/vcg/creative/41113ee5a52e58465d27a872a397e1jpg1-2-6交叉接法。
用双绞线连接网卡和集线器的方式共有三种：网卡到集线器、集线器到集线器和网卡到网卡的连接。
直连线：水晶头两端必须是同一种线序，即两端都是568A线序，或者两端都是568B线序。一般用于不同设备之前的连接，如：路由与交换机、集线器与交换机、交换机与电脑、计算机与集线器之前。
到此，以上就是小编对于无源双绞线传输器接法图片的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
