如何让网线接VGA头?
1、测试的方法是：先将双绞线四对线的各对分别在一头串结起来(短路)，从另一头来测试这一对线整个环路的电阻，测试一路就记下一个数值，测试完后对比四对线的电阻差异，比如第一对是55556数值都比较接近，小于5欧姆，说明线材的差异比较小，线材质量比较平均。
2、将网线的外皮剥开，露出8根不同颜色的线芯。使用剥线钳或剪刀将每根线芯的绝缘皮剥除约1厘米。网线另一端也按相同方法处理。焊接过程：对照VGA接口的线序图，将网线和VGA头正确焊接。保持线序的正确性，避免焊接错误导致信号传输问题。确保焊点质量和稳定性，焊接牢固可靠。
3、首先剥开一段网线外皮，约3厘米左右，露出8根颜色各异的细小电线。然后使用剥线钳将每根细线的绝缘皮剥除一厘米左右。如果没有剥线钳，牙齿也行滴，嘿嘿。同样的方法处理好网线的另一端。接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。
4、首先要剥开网线外皮，整理好8条线芯，给8条线芯剥开一厘米的绝缘批皮。接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。线材要求：网线最好要用超五类（CAT-5E）或以上的，最好带屏蔽层，因为用屏蔽层接地效果要比别的接法好，不要问我为什么，自己去百度。
VGA用网线怎么焊接,求一个接线图。
如图所示：图二：图三：VGA用网线焊接成功。

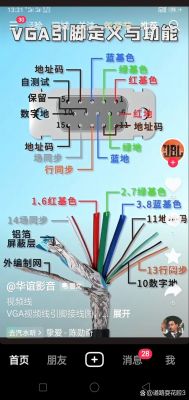

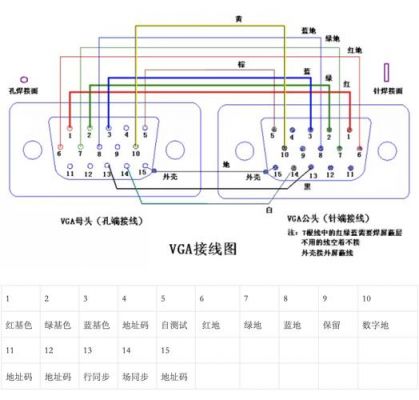

VGA接口15根针，其对应接口定义如下，其下图：一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号如下图：注意，公母头焊接时，须注意将方向平行反过来焊接。
首先剥开一段网线外皮，约3厘米左右，露出8根颜色各异的细小电线。然后使用剥线钳将每根细线的绝缘皮剥除一厘米左右。如果没有剥线钳，牙齿也行滴，嘿嘿。同样的方法处理好网线的另一端。接下来就是焊接了，对照下面的连接图将网线和VGA头焊接好。
首先要剥开网线外皮，整理好8条线芯，长度适宜即可。将8条线芯剥开一厘米的绝缘皮。开始焊接，对照下面的连接图将网线和VGA头焊接好，其中带白点的为混色线，如蓝白。
VGA连接线两头如何焊接
1、VGA接口15根针，其对应接口定义如下，其下图：一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号如下图：注意，公母头焊接时，须注意将方向平行反过来焊接。
2、焊接公、母接头时，注意平行和反向焊接。共有6对3线（屏蔽对应8），分别为3个基色信号。必须注意13和14是同步信号。屏蔽层接地。焊接时注意线序。不要犯错误。焊接时注意模块上的编号。下图显示了阳端和阴端以及相应连接线之间的差异。
3、焊接VGA接头时，需注意公母头的方向，将其平行反转焊接。
4、如图所示：图二：图三：VGA用网线焊接成功。
5、VGA线的外层屏蔽线应当焊接在15针脚或者外壳上，以确保信号传输的稳定性和减少干扰。这是3+2焊接法的基本步骤，适用于VGA线的焊接。而在焊接另一端时，只需将颜色对齐即可，但需注意公头和母头的线序是相反的。焊接VGA线时，务必遵循上述步骤，以确保良好的连接效果。
到此，以上就是小编对于网线转vga线是干嘛用的的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
