首先看你用什么激励如果是波端口，那么默认归一化阻抗为50欧姆，端口设置的阻抗即为端口向天线看过去的阻抗。如果是集总端口，端口阻抗有两个，第一个是上面说的阻抗，第二个是归一化阻抗，也就是你匹配射频线的阻抗。

它的设置和Wave Port基本一致，只是Lumped Gap Sources需要设置阻抗和电抗。

sigrity power si 使用的是mom 和workflow流畅算法当信号宽度远大于厚度可以用矩量法。同时需要注意设置port值要小，因电源平面阻抗是毫欧级，根据传输线阻抗变化公式端口阻抗会对仿真结果有影响，所以要合理设置端口激励阻抗。

）微带激励端口的WAVEPORT的宽要大于微带线宽度的5倍，高度要高于介质厚度5倍。3，不一定用Deembed功能，可以将馈电线的电长度设计为一个导波长，那么有传输线原理可得，此时馈电端口的阻抗就等于贴片馈电处的阻抗。

1、要是想射的话肯定可以射，2其实没必要射，因为对于微带线，软件默认算主模。

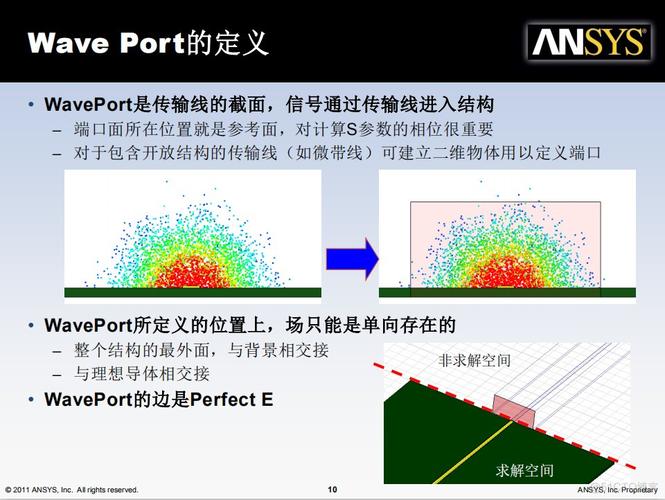

2、然后给这个面assign waveport。不要设置integration line。空气盒的边缘于此面重合，但是大于次面，从而将所有结构包含进去。因为软件只能计算有限空间，所以需要设置空气盒来圈定计算范围。

3、，用HFSS设计微带贴片天线需要注意一些方面，如：1）要画一个大的BOX，天线在各个方向到BOX边缘的距离都要大于1/4个波长；2）微带激励端口的WAVEPORT的宽要大于微带线宽度的5倍，高度要高于介质厚度5倍。

4、面相同的传输线存在的模式。导致两维场模式作为全三维问题的边界条件。 Ansoft HFSS 默认所有的几何结构都被完全装入一个导电的屏蔽层，没有能量穿过这个屏蔽层。

5、红色部分也是微带线，两段1/4波长的这是别人画的模型，我先学习人家的。

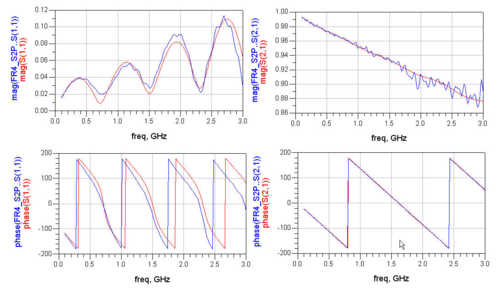

1、比如设置port1为集总端口，只接复制到输出端作为端口2，改名为port2即可。s12在result里创建s12的data table或者rectangle table就ok了。

2、它可以用于微带线、波导及平行双导线等电磁系统源的设置，在设置Lamped Gap Sources时应注意两点：用户定义的端口阻抗不能为零或负数，此端口只允许单模传输。另外，还必须设置积分线。

3、要是想射的话肯定可以射，2其实没必要射，因为对于微带线，软件默认算主模。

到此，以上就是小编对于hfss如何复制端口属性的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
