求监控摄像头安装方法以及双绞线传输器接法
1、，点对点。每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。2，一串字符串。每四个监控点拔一根网线。
2、采用双绞线供电 五类或五类以上的非屏蔽双绞线作为监控摄像机供电电源线，可以简化布线，但是要保证传过来的电源符合设备的要求。
3、监控摄像头的接线方法：一般监控摄像头尾线有两个接头，分别是电源插头和视频输出插头；圆形5mm插头为DC12V供电插头，直接连接电源适配器给摄像机供电；Q9头为摄像机视频输出插头，连接视频线做好的公头。
双绞线传输器怎么使用?
1、，点对点。每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。2，一串字符串。每四个监控点拔一根网线。
2、双绞线传输器发射端至双绞线接收端用网线。必需要使用其中的绕对（如使用其中的蓝色和蓝白色）传输这一路视频信号。双绞线传输器接收端输出的是视频信号，用视频线可以连接到硬盘录像机。
3、无源有效距离在300米以内，无需调节，无需给设备供电。有源距离在1200米，最远可达到1800米需要供电，有拨码调节或者旋钮调节对比度亮度。
4、使用双绞线传输器传输视频出现视频错误现象时怎么办 使用双绞线传输器传输视频出现视频错误现象，导致录像机一直鸣叫。
双绞线怎么连接?最详细的双绞线接法
用双绞线连接网卡和集线器的方式共有三种：网卡到集线器、集线器到集线器和网卡到网卡的连接。
双绞线接法首先按双绞线对点接入1-2，3-6，4-5，7-8。如果不按线对点接入，就无法达到双绞线抗干扰的目的。当传输距离稍远的时候，信号就乱了。注意每个颜色构成一对，如，红、黑、橙等。
直连线：水晶头两端必须是同一种线序，即两端都是568A线序，或者两端都是568B线序。一般用于不同设备之前的连接，如：路由与交换机、集线器与交换机、交换机与电脑、计算机与集线器之前。

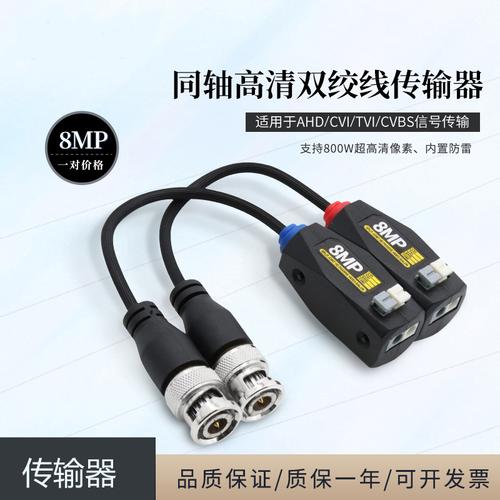

高清双绞线传输器的接法以及原理的介绍
，点对点。每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。2，一串字符串。每四个监控点拔一根网线。
使用双绞线连接集线器和集线器，可以扩大网络规模，加大网络连接距离。从网卡到集线器，允许的最大网线长度为100米；从集线器到集线器，允许的最大网线长度也是100米。
双绞线接法首先按双绞线对点接入1-2，3-6，4-5，7-8。如果不按线对点接入，就无法达到双绞线抗干扰的目的。当传输距离稍远的时候，信号就乱了。注意每个颜色构成一对，如，红、黑、橙等。
第一种是在前端摄像机处使用无源发射设备，而中心控制室使用有源接收设备，可以对图像信号进行放大补偿。第二种是收发两端都使用有源设备，可以保证更好的图像传输质量，但是需要在前端对双绞线发射设备供电。
VGA双绞线传输方式采用一个发送器一个收接受器，发送器将VGA视频信号进行重新编码以差分信号在网线上面传输，到远端接收器解码还原成VGA视频信号。
因为AHD，CVI，DVI高清图像，也是模拟信号。无源双绞线传输器传输的正是模拟信号。所以，无源双绞线传输器能传输AHD，CVI，DVI高清图像。
监控用的有源双绞线传输器怎么接黑皮网线和硬盘录像机。最好有图,没...
1、录像机一端连接上电源线，另一端连接显示器，再检查各个接口处的网线是否贯通，接头牢固不松动，如下图所示，整个监控系统就连接完成，显示器就可以出图像了。
2、把录像机上的网线插在交换机上，然后交换机上的网线插在路由器上就可以了。这样就可以实时监控录像画面，又能远程监视。
3、方法如下：双绞线发射器放在摄像机处，一头接网线，另一头的BNC头接摄像机。双绞线接收器放在DVR处，一头接那条用来传输的网线，另一头的BNC头接在DVR的摄像机通道输入口。用网线安装监控用的是双绞线传输器。
4、两头都要用双绞线传输器的，传输器一头是接双绞线一头出来个BNC，接上摄像头或者录像机就可以了，距离近的话用双绞线供电是可以的，没问题，不过要注意是传12V的电，就是说吧摄像机的电源放在后端，也要注意正负。

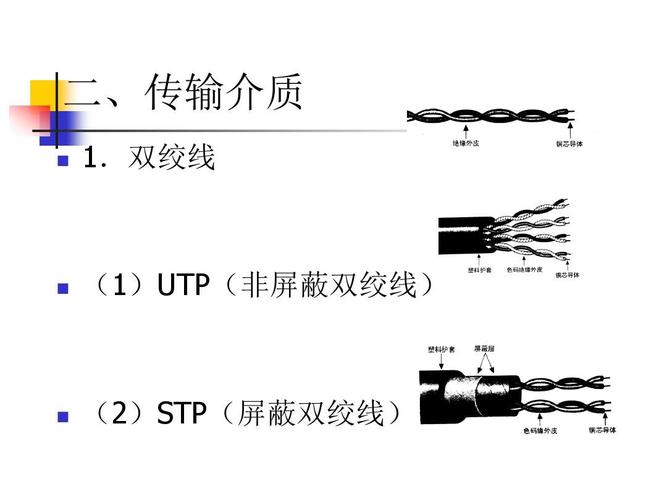

网络双绞线接法
我们常用的网线属于五类双绞线，它有两种接法：直通线和交叉线。直通线两头均为568B型，而交叉线则是一头为568A型，另一头为568B型。因为接法不同，因此它们的作用也不同。
交叉线就是一头是568A，另一头是568B。翻转线：最简单的制作方法就是两头的线序都一样但在做另一头的时候把水晶头反过来夹住就可以道了。
网线水晶头有两种接法，一种是直连互联法，一种是交叉互联法。交叉线的做法是：一头采用568A标准，一头采用568B标准。平行(直通)线的做法是：两头同为568A标准或568B标准。
双绞线接法首先按双绞线对点接入1-2，3-6，4-5，7-8。如果不按线对点接入，就无法达到双绞线抗干扰的目的。当传输距离稍远的时候，信号就乱了。注意每个颜色构成一对，如，红、黑、橙等。
到此，以上就是小编对于双绞线传输器接线松的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
