本篇目录：
- 1、RS-232-C是目前常见一种接口标准,它是由EIA组织制定。该标准设计数据速...
- 2、什么是平衡传输,与非平衡接口的区别
- 3、高清双绞线传输器的接法以及原理的介绍
- 4、均匀传输线为什么可以等效为平行双线?
- 5、为什么EIA-485接口采用二线差分平衡传输?
- 6、什么是平衡传输
RS-232-C是目前常见一种接口标准,它是由EIA组织制定。该标准设计数据速...
1、RS-232-C是美国电子工业协会EIA（ElectronicIndustryAssociation）制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。RS-232-C总线标准设有25条信号线，包括一个主通道和一个辅助通道。
2、RS-232-C是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。RS是英文“推荐标准”的缩写，232为标识号，C表示修改次数。
3、RS-232是现在主流的串行通信接口之一。
4、RS-232-C接口（又称 EIA RS-232-C）是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、 调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标 准。
5、RS-232C接口 RS-232C是EIA（美国电子工业协会）1969年修订RS-232C标准。RS-232C定义了数据终端设备（DTE）与数据通信设备（DCE）之间的物理接口标准。
什么是平衡传输,与非平衡接口的区别
平衡接法：所谓平衡接法就是用两条信号线传送一对平衡的信号的连接方法，由于两条信号线受的干扰大小相同，相位相反，最后将使干扰被抵消。
平衡传输是一种应用非常广泛的音频信号传输方式。它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。它需要并列的三根导线来实现，即接地、热端、冷端。所以平衡输入、输出插件必须具有3个脚位 。
非平衡输出是两个信号线，信号线、“零地线”，这样零地合一。平衡输出的话是三个线，其中地线、零线分开。这样的话就可以减少零、地间的串扰。所以平衡输出被称为“专业接口”。也就是音效更好。
平衡传输是一种应用广泛的音频信号传输方式。
高清双绞线传输器的接法以及原理的介绍
1、，点对点。每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。2，一串字符串。每四个监控点拔一根网线。
2、使用双绞线连接集线器和集线器，可以扩大网络规模，加大网络连接距离。从网卡到集线器，允许的最大网线长度为100米；从集线器到集线器，允许的最大网线长度也是100米。
3、双绞线接法首先按双绞线对点接入1-2，3-6，4-5，7-8。如果不按线对点接入，就无法达到双绞线抗干扰的目的。当传输距离稍远的时候，信号就乱了。注意每个颜色构成一对，如，红、黑、橙等。
4、第一种是在前端摄像机处使用无源发射设备，而中心控制室使用有源接收设备，可以对图像信号进行放大补偿。第二种是收发两端都使用有源设备，可以保证更好的图像传输质量，但是需要在前端对双绞线发射设备供电。
均匀传输线为什么可以等效为平行双线?
为了简化均匀传输线的分析和设计。均匀传输线由无数个微小的电感和电容组成，这些微小的电感和电容总是同时存在并平行连接在一起。因此，均匀传输线的等效电路模型可以看作是一串无限多的电感和电容并联的组合。
两者的传输功率相等。波导等效为双线的等效条件是两者的传输功率相等，由于模式电压，电流不唯一， 导致等效特性阻抗，等效输入阻抗也不唯一，而归一化阻抗仅由反射系数确定，反 射系数是可唯一测量的微波参量。

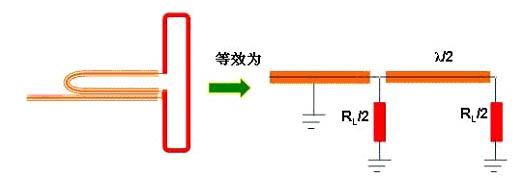

传输线建模：把传输线等效为双线，用特征参数-特性阻抗和传播常数表征。单模传输线等效为一条双线，m模传输线等效为m条传输线。不连续性建模：可以采用集总等效电路模型，也可以采用网络矩阵表征。
传输线可以使用RLGC电路进行等效分析。均匀传输线可以等效为一段段集总元件RLGC的组合。这个模型对应了电力系统中存在的阻性、容性及感性的器件。

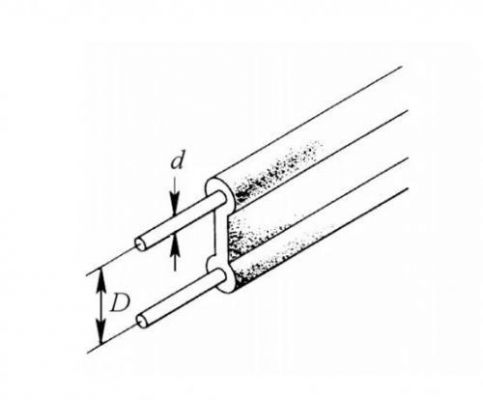

平行双行线通过在两根平行导线之间加入金属板或者金属壳，形成一个封闭的金属结构，使得电磁波在导线内部传输时被限制在一定的空间范围内，从而形成类似波导的传输特性。平行双线是指两根平行的导线，通常用于传输高频和微波信号。
均匀传输线总是双线结构。传输线上电流电压特征： 由于电源频率相当高，所以传输线上同一时刻各点的电流大小和方向均不相同，各点的电压也如此。
为什么EIA-485接口采用二线差分平衡传输?
1、RS-485 用A，B，2根线来传输差分信号，A接口DATA+，B接口DATA-。RS-485又名TIA-485-A， ANSI/TIA/EIA-485或TIA/EIA-485。
2、差分弱电流浮压方式传输信号方式 采用电压差分方式传输数据，采样浮动电压的交替变化，物理层一 个发送端对应多个高阻输入的方式。
3、由于rs-485是在rs-422的基础上发展起来的，因此rs-485的许多电气规程与rs-422相似。例如采用平衡传输方式，终端电阻接在传输线上。rs-485可以采用二线制和四线制，二线制可以实现真正的多点双向通信。
什么是平衡传输
1、平衡传输是指信号传输线的有两个输入端，一个地线。不平衡传输是指信号传输线的有一个输入端，一个地线。
2、是信号传输的方式。平衡发送差分接收是一种信号传输的方式，其中平衡传输指的是信号传输线有两个输入端和一个地线，而差分接收则是指接收端对接收到的两个信号进行差值运算。
3、平衡传输是一种应用非常广泛的音频信号传输方式。它是利用相位抵消的原理将音频信号传输过程中所受的其他干扰降至最低。它需要并列的三根导线来实现，即接地、热端、冷端。所以平衡输入、输出插件必须具有3个脚位 。
4、在对称电缆的中相对称的两根线电流方向相反，产生的磁场相互抵消（磁力线方向），并且由于绞合不停地变换两根线的位置，这样，对于周围任意一点的场强，两根线所受的影响可以看成一致的，基于这种模式的电路称为平衡传输。
到此，以上就是小编对于平行双线传输线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
