本篇目录：
- 1、一阶电路和二阶电路的时域分析
- 2、用示波器观测RC一阶电路零输入响应为什么激励必须是方波信号
- 3、滤波电路的传递函数与输入信号有关吗
- 4、RC低通,高通滤波电路的基本工作原理
- 5、设计1阶RC滤波器。
一阶电路和二阶电路的时域分析
1、一阶电路的特点是电路中的电容和电感会产生阻抗，同时电路中的电流和电压会随时间变化，因此一阶电路的时域分析是非常重要的。一阶电路的应用广泛，包括滤波器、振荡器、电流控制电路等。
2、实验一信号与系统的时域分析实验目的用示波器观察一阶电路的零输入响应，零状态响应及完全响应。理解并掌握一阶电路各响应的物理意义。
3、一阶电路和二阶电路的时域分析、相量法、正弦稳态电路的分析、含有耦合电感的电路、频率响应、三相电路、非正弦周期电流电路、线性动态电路的复频域分析、电路方程的矩阵形式、二端口网络、非线性电路、均匀传输线。
用示波器观测RC一阶电路零输入响应为什么激励必须是方波信号
观察RC一阶电路时要求加载一个恒稳电流，而且要一个周期内可以相互抵消的激励输入才可以。而方波信号正好满足这两个条件，而且方波信号是多种不同频率的正弦波的叠加，比较有代表性，比较好处理。
因为看激励响应必须是从一个状态突跳到另一个状态来看其响应，而示波器还要有同步信号触发才能使回扫的位置每次相同，看到稳定的图象，所以要有稳定的频率和有阶跃特征的方波信号。
一般输入响指应用阶跃信号下的响应，当然要用方波了。方波可以看成多种频率地正弦波叠加，比较有代表性。
滤波电路的传递函数与输入信号有关吗

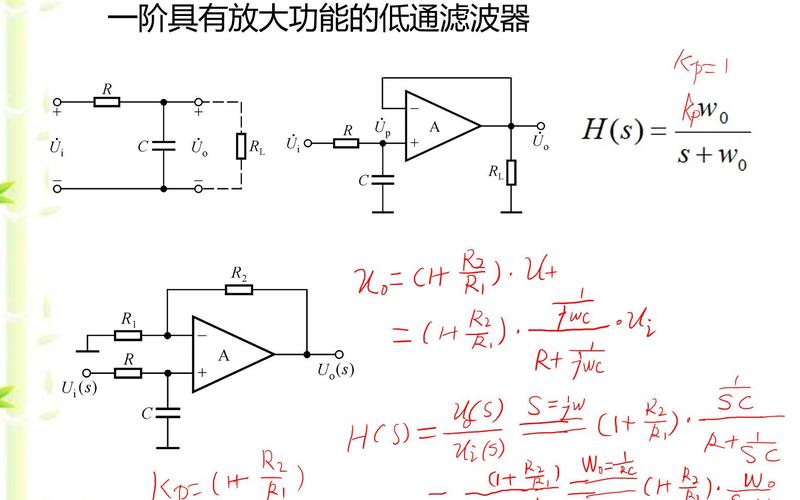

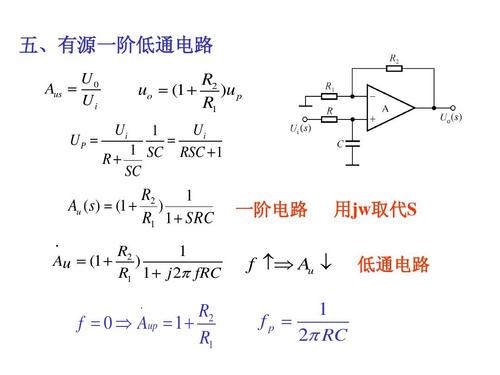

1、某些文献上将积分器与RC低通滤波器混为一谈，但是，两者并不相同。从传递函数上看：积分器的传递函数是：Vout/Vin=ω0/s，而一阶RC低通滤波器的传递函数是：Vout/Vin=ω0/（s+ω0）。
2、传递函数是输出与输入信号电压或电流拉氏变换之比。经分析，任意个互相隔离的线性网络级联后，总的传递函数等于各网络传递函数的乘积。
3、函数 传递函数通常用于分析诸如单输入、单输出的滤波器系统中，主要用在信号处理、通信理论、控制理论。这个术语经常专门用于如本文所述的线性时不变系统（LTI）。

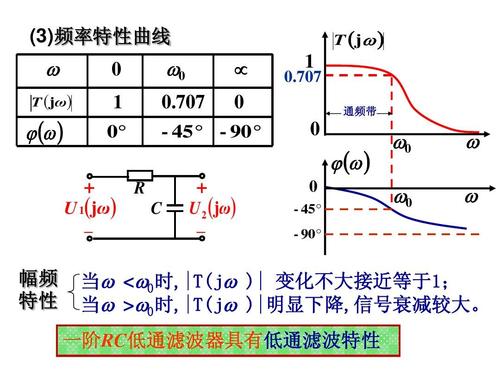

RC低通,高通滤波电路的基本工作原理
组成：一个电阻（R）和一个电容（C）组成。原理：在低通滤波器中，电容器通过阻止高频信号的传递来实现滤波。低频信号相对较低的频率可以通过电容器的电阻通过。应用：常用于去除高频噪声、平滑信号等。
最简单的低通滤波器由 电阻 和电容组成。该低通滤波器的功能是将其保持在转角频率 f 以下。通过的低频段信号将高于转角频率 f。信号被移除。低通滤波器的工作原理如下：当输入信号Vin的频率低于转角频率f时。
称为低通滤波器。低通滤波器原理很简单，它就是利用电容通高频阻低频、电感通低频阻高频的原理。对于需要截止的高频，利用电容吸收电感、阻碍的方法不使它通过；对于需要放行的低频，利用电容高阻、电感低阻的特点让它通过。
高通：高频通过。带通：一定频率范围通过。带阻：阻止一定频率范围的信号。滤波器作为一种选频装置，是信号处理中的一个重要概念。
设计1阶RC滤波器。
一数字电路的工作时钟为5MHz，工作电压5V，但是该数字电路的+5V电源上存在一个100hz的高频干扰。
在电源的正极串一个100欧2W的电阻，电阻的另一端与地之间接一个100pF 的瓷片电容和一个10uF 16V的电解电容。这样就OK了。
．二阶低通滤波器的安装与测试 ①参照图4电路安装二阶低通滤波器。
到此，以上就是小编对于rc滤波传递函数的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
