电压传输特性
电压传输特性电路连接方法如下：将信号源接入差分放大电路的非反向输入端（即正极），并将信号接地。将信号源的反向输入端（即负极）接地。在差分放大电路的输出端连接负载电阻。
当输入电压ui小于0时，输出电压u0=-7V；当输入电压ui大于0时，输出电压u0=7V。这就是它的电压传输特性，你画出它的横纵坐标图形就可以。输出稳压要加上最上端二极管的压降0.7V，所以是7V。
电压传输特性的三个要素：输出电平、阈值电压、跃变方向 （1）输出高电平UOH和输出低电平UOL 输入电压Ui是模拟信号，输出电压U0只有两种可能的状态，不是高电平UOH就是低电平UOL，用以表示比较结果。
集成运放的特性?实际的与理想的集成运放特性有哪些差异?
理想集成运放 开环差模电压增益：Aod=∞。差模输入电阻：rid=∞。输出电阻：ro=0。共模抑制比：Aod=∞。输入失调电压、失调电流以及它们的零漂均为零。
，虚短：当集成运放工作在线性区时，同相端和反相端的电压几乎相等，所以称为虚假短路，简称虚短。2，虚断：当集成运放工作在线性区时，流入同相端和反相端的电流几乎为零，所以称为虚假断路，简称虚断。
理想运放就是集成运放特性理想化，即理想运放的Rid=∞、Rod=0、Aud=∞等。实际运放的Ad不是无穷大，而是有限值，实际运放和理想运放存在误差，“虚地点”要移动。

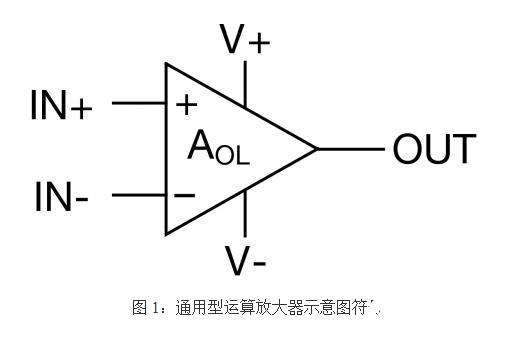

运算放大器是一种常见的集成电路，具有以下几个特点：高增益：运算放大器通常具有高增益特性，可以将微弱信号变换为较大的电压输出。在理想情况下，其增益可以无限大。
集成运算放大器简称集成运放，是由多级直接耦合放大电路组成的高增益模拟集成电路。已成为线性集成电路中品种和数量最多的一类。
理想运算放大器具有特点如下：理想化的运算放大器具有无限增益、无限共模抑制、零输入电流、零输出阻抗和无限带宽的特点。实际运算放大器的输入阻抗是有限的，但通常足够大以确保可以忽略不计的电流量。
TTL门电路的输入输出特性和电压传输特性是???
TTL门电路的输入输出特性和电压传输特性如下：（1）输出高电平电压VOH——VOH的理论值为6V，产品规定输出高电压的最小值VOH（min）=4V，即大于4V的输出电压就可称为输出高电压VOH。
传输特性：TTL反相器在传输输入信号到输出信号时的特性包括传输延迟和传输速度。传输延迟指的是输入信号发生变化后，直到输出信号发生相应变化所经过的时间。
TTL与非门电压传输特性 LSTTL与非门电压传输特性瞬态特性 由于寄生电容和晶体管载流子的存储效应的存在，输入和输出波形如 右。存在四个时间常数td，tf，ts和tr。
输出高电平U(OH)：至少有一个输入端接低电平时的输出电平。电压传输特性的截止区的输出电压为6V，一般产品规定UOH≥4V即为合格。2输出低电平U(OL)：输入全为高电平时的输出电平。
TTL集成逻辑门电路的输入和输出结构均采用半导体三极管，所以称晶体管—晶体管逻辑门电路，简称TTL电路。TTL电路的基本环节是反相器。
求图中电路的电压传输特性。
1、输入电压 Ui = 0 ，电路工作不稳定，Uo 不确定，实际电路都是采用施密特触发器的结构使电路稳定 。
2、解：根据虚短，图中节点电位为ui。根据虚断，I2=I3。即：（uo-ui）/R3=ui/R2，（uo-ui）/20=ui/10。因此：uo=3ui。（1）（2）见上图。
3、-端电压为0时是一个输出翻转的临界点，现在看看要它为0，u1就为多少， U_=(4-u1)*30/40+u1=0，算得u1=-12V，再加上输出有稳压管限幅，则传输特性为 u1-12 V， u0=-6V 你自己可以画一个u0与u1的特性图了。
TTL与非门的特性参数是什么?
【答案】：(1)输出高电平VOH。(2)输出低电平VOL。((3))开门电平VON：开门电平的大小反映了高电平抗干扰能力，VON愈小，在输入高电平时的抗干扰能力愈强。
TTL与非门直接和工作状态相关的主要参数指标有工作电压、输入高/低电平电压、输出高/低电平电压、上升时间、下降时间、输入阻抗、输出电流等。和工作状态不直接相关的主要参数指标有工作温度范围。
TTL与非门的电压传输特性和主要参数1．电压传输特性曲线与非门的电压传输特性曲线是指与非门的输出电压与输入电压之间的对应关系曲线，即V=f（Vi），它反映了电路的静态特性。（1）AB段（截止区）。（2）BC段（线性区）。
