spi传输时主从波特率(spi传输原理)

本篇目录:

SPI之间进行通信出现问题,求强人帮忙

优化SPI时序:在低温环境下,SPI时序的稳定性变得更加重要。可以通过调整SPI时序参数,优化SPI时序,提高总线的稳定性。增加SPI延时:在低温环境下,SPI通信速度会变慢,因此需要增加SPI延时,以保证数据传输的稳定性。

我估计应该是你的这个Slave芯片在一直送某个数据,单片机复位只能复位单片机本身,而不能控制Slave芯片,所以你的Slave芯片实际上处于一种非正常的状态,然后你就测得一个2V左右的电压,而实际上MISO上是一些数据在传输。

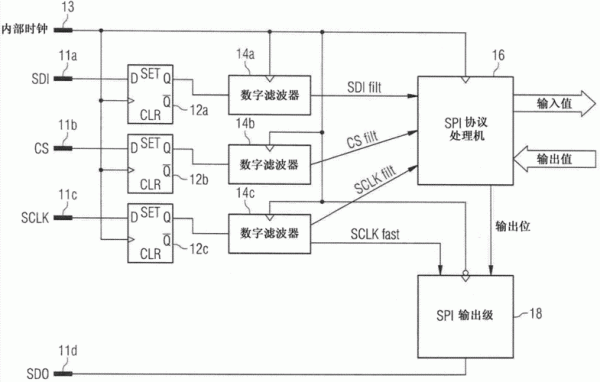

spi传输时主从波特率(spi传输原理)-图1

,主从模式是否设置对了。线是否接对了 2,SPI模式两边是否都设置成一样的(CPOL,CPAH)3,设备的SPI模块是否打开。4,示波器测试,主端时钟,使能,数据,是否送出且正确。从端时钟,使能,数据是收到。

SPI通信方式从机不能主动给主机发送数据。因为SPI是全双工的,主机在发送数据的同时也在接收数据。

DMA配置错误,在使用DMA时,需要正确配置DMA通道、传输方向、缓冲区地址等参数。如果这些参数设置不正确,就会导致数据无法正常传输。

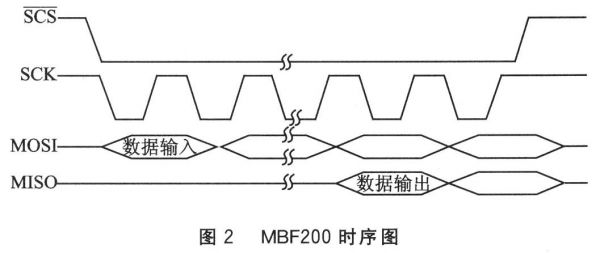

spi传输时主从波特率(spi传输原理)-图2

串口通信,spi通信和i^2c通信的数据帧有什么不同?

1、硬件结构不同:IIC:IIC串行总线一般有两根信号线,一根是双向的数据线SDA,另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上,各设备的时钟线SCL接到总线的SCL上。

2、spi总线和i2c总线的区别硬件结构不同:IIC:IIC串行总线一般有两根信号线,一根是双向的数据线SDA,另一根是时钟线SCL。所有接到I2C总线设备上的串行数据SDA都接到总线的SDA上,各设备的时钟线SCL接到总线的SCL上。

3、wudanyu:I2C线更少,我觉得比UART、SPI更为强大,但是技术上也更加麻烦些,因为I2C需要有双向IO的支持,而且使用上拉电阻,我觉得抗干扰能力较弱,一般用于同一板卡上芯片之间的通信,较少用于远距离通信。

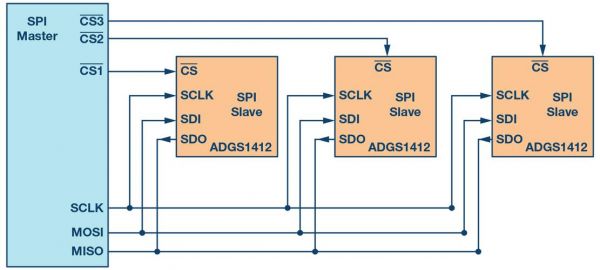

spi传输时主从波特率(spi传输原理)-图3

4、区别:SPI:高速同步串行口。3~4线接口,收发独立、可同步进行 UART:通用异步串行口。

5、第一,从硬件上讲,传输数据时的电气特性不同,比如逻辑1和0对应的电平状态;时序不同。第二,因为硬件的原因导致他们的传输距离不同。485可以长达1500米,i2c和spi也就局限于板级的距离,几十厘米吧。232也就1米多。

无线传感器网络底层平台的深层研究

本文主要研究了无线传感器网络操作系统的底层平台,对无线模块、USART、SPI、中断和定时器进行了详细介绍。

此外,对于部署在事故和自然灾害易发区域的无线传感器网络,还需要进一步研究当事故和灾害导致大部分传感器节点失效时如何最大限度地将网络中的数据保存下来,以提供给灾害救援和事故原因分析等使用。

无线传感器的组成模块封装在一个外壳内,在工作时它将由电池或振动发电机提供电源,构成无线传感器网络节点,由随机分布的集成有传感器、数据处理单元和通信模块的微型节点,通过自组织的方式构成网络。

隔离器的spi时钟引脚接在单片机哪个引脚

VCC代表的电源输入,GND是地,RST是复位脚,SCK、MISO、MOSI这三个引脚是SPI通讯需要的时钟和数据脚。

● MISO:主设备输入/从设备输出引脚。该引脚在从模式下发送数据,在主模式下接收数据。● MOSI:主设备输出/从设备输入引脚。该引脚在主模式下发送数据,在从模式下接收数据。

首先我们来连接一下单片机的引脚图,具体功能在下面都有介绍。单片机的40个引脚大致可分为4类:电源、时钟、控制和I/O引脚。

spi读写nrf24l01波特率一般设为多少?

1、TL1=0xfd; //9600为你要设置的波特率。11059200为晶振频率。

2、接收端开机上电后,程序初始化设置nRF24L01和串口,然后进入监控场景。当nRF24L01接收到一帧完整的酒精浓度数据后,立即通过串口发送到上位机。接收端单片机与PC之间数据交互采用异步通信模式。

3、nRF24L0l所有的配置字都由配置寄存器定义,这些配置寄存器可通过SPI口访问。nRF24L01的配置寄存器共有25个,常用的配置寄存器如表2所示。

到此,以上就是小编对于spi传输原理的问题就介绍到这了,希望介绍的几点解答对大家有用,有任何问题和不懂的,欢迎各位老师在评论区讨论,给我留言。
