本篇目录：
三态门主要应用什么领域?

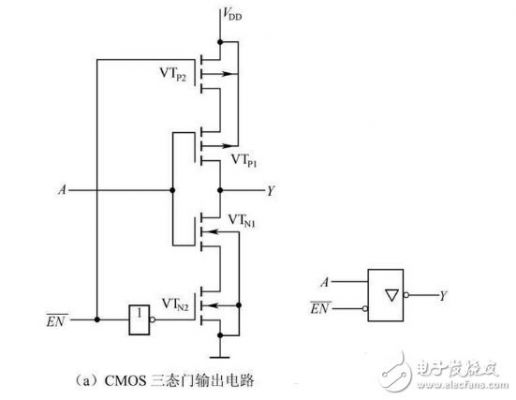

三态门与一般门电路的区别就是有个高阻抗状态，主要用于电平转换和数据总线。如果有两个以上的输出设备要挂在一个总线上， 必须通过三态缓冲器。

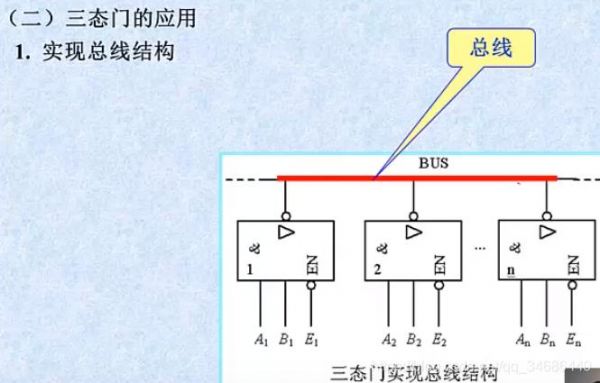

三态门有广泛的应用，利用三态门可以实现线与，也被广泛应用于总线传送。总线传送时，为了保证数据传送的准确性，任意时刻，n个三态门的控制端只能有一个为1，其余均为0，而三态门利用高阻态可以很好的实现这一特性。
这个三态门的逻辑函数表达式是F2 = (！(A & ！B)) | C；计算机中的记忆元件由触发器组成，而触发器只有两个状态。
低电平或者高阻态三种状态之一。三态门的应用非常广泛，除了在总线设计中用来避免设备间互补干扰之外，还可以用于信号缓存以及在系统中实现多路选择等功能，因此，掌握三态门的原理和应用，对于电子工程师来说是非常有益的。
三态门是一种扩展逻辑功能的输出级，也是一种控制开关。主要是用于总线的连接，因为总线只允许同时只有一个使用者。通常在数据总线上接有多个器件，每个器件通过OE/CE之类的信号选通。
逻辑电路中oc门od门三态门和传输门能并联吗
1、CMOS的OD门、CMOS的三态门、CMOS传输门。输出端需严格按照极性连接，否则不工作，可以并联使用的门电路是CMOS的OD门、CMOS的三态门、CMOS传输门。用以实现基本逻辑运算和复合逻辑运算的单元电路称为门电路。
2、OC门特点：即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
3、在总线传输等实际应用中需要多个门的输出端并联连接使用，而一般TTL门输出端并不能直接并接使用，否则这些门的输出管之间由于低阻抗形成很大的短路电流（灌电流），而烧坏器件。在硬件上，可用OC门或三态门（ST门）来实现。
4、集电极开路门(OC门)可以并接实现线与功能，而三态门虽然可以输出并接，但它是多个门利用一条总线传输信息时，每一时刻只允许一个门处于工作状态，故这与线与没关系。
5、OC门逻辑功能：通过OC门这一装置，能够让逻辑门输出端的直接并联使用。两个OC门的并联，可以实现逻辑与的关系，称为“线与”，但在输出端口应加一个上拉电阻与电源相连。
6、TTL集电极开路输出(OC)的型号、CMOS漏极开路输出(OD)的型号可以将输出端并联使用，完成“线与”功能或增加驱动能力，具有三态输出(ST)结构的器件也可以并联使用。
期末考试如何复习数电?
1、数电知识点整理如下：如果对72个符号进行二进制编码，则至少需要7位二进制代码。存储8位二进制信息需要8个触发器。在同步时序系统中，由于系统中所有触发器都依赖同一个时钟的驱动，所以时钟信号的负载极为沉重。
2、进行期末复习数学的方法：首先必须复习牢记并理解数学相关基础知识以及概念。千万不要以为学霸就只复习难题，其实大部分学霸都会复习基础概念和基础知识。从期末考试试卷得分来看，学霸几乎不在基础问题上丢分。
3、诀窍二：计算要保证不出错小学数学最重要的一个模块就是计算，考试除了会考纯计算，还会在计算基础上展开应用，但是计算都是梗。期末复习需要抓的也给大块就是计算，要做到计算一点都不丢分，是期末考试考好的基础要求。
为什么传输门能传播模拟信号,可以当模拟开关使用,而三态门不能传输模拟...
1、三态与门相当于一个可控的（逻辑）开关，传输门相当于一个可控的（模拟）开关。解释：与门只能输出高/低电平，无法准确传输连续的模拟电压信号，因此只能是B。
2、而传输门（TG），主要指的是ASIC中的设计，就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成，详细的资料可以在网上搜索下。
3、所谓传输门（TG）就是一种传输模拟信号的模拟开关。CMOS传输门由一个P沟道和一个N沟道增强型MOSFET并联而成。TG的左边是输入端，右边是输出端。上边是控制信号C输入端，下边是控制信号C输入端。
到此，以上就是小编对于三态门双向传输的工作原理的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
