串口通信线上的上拉电阻和电容的作用!

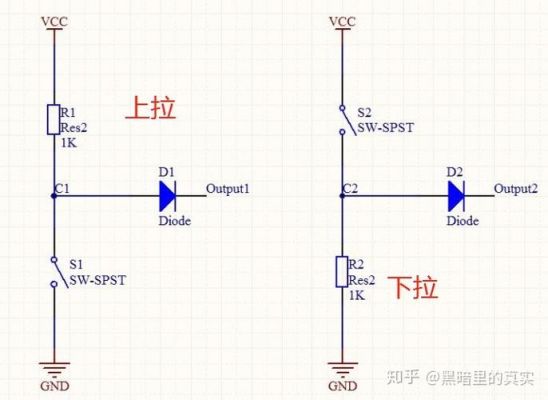

1、上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。
2、rs422差分线上电容，最典型的应用就是防止操作过电压，单片机中输入直源电源口Vcc，电阻与电容并联，且数字电路中I/O口输出多为上下二个三极管。RS422是一种串行通信协议，它可以在不同设备之间传输数据。
3、主要作用是吸收峰值电压，减小干扰，为下一级提供信噪比高的信号。其中电容隔直通交，但是通交，就为干扰信号大开绿灯。因为干扰信号绝大多数是脉冲，而脉冲相对频率比较高，致使脉冲通过电容更是大摇大摆，如同超导。
4、上拉电阻是用来解决总线驱动能力不足时提供电流的。一般说法是拉电流，下拉电阻是用来吸收电流的，也就是通常所说的灌电流。
5、所以一个实物电感，它的电路图是一个电阻串联一个电感，不是多出来一个东西，这两个符号表示它的两种作用，它们和在一起，才是一个真正的电感。
can总线为何最后串电阻
可以确保电 平快速进入隐 性状态 在显性状态期间，总线的寄生电容会被充电，而在恢复到隐 性状态时，这些电容需要放电。如果CANH、CANL之间没有放置任何阻性负载，电容只能通过收发器内部的差分电阻放电。
并非是USBCAN设备一定要连接电阻才能使用，是一条CAN总线系统想要正常的通讯，让总线电压保持在一个稳定的范围中，让电压差维持在2V左右，你就必须连接2个120欧姆的电阻。
按照ISO 11898规范，为了增强CAN-bus 通讯的可靠性，CAN-bus 总线网络的两个端点通常要加入终端匹配电阻（120Ω）。
终端匹配电阻的大小由传输电缆的特性阻抗所决定，例如，双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。CAN总线在长距离通信的情况下，120Ω的电阻也未必合适，此时就需要调整。
CAN是控制器局域网络，属于现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通信网络。其输出电路的终端电阻主要是为了匹配通讯线的特性阻抗，防止信号反射，提高信号质量。电容是为了防静电、干扰。
传输线阻抗匹配_传输线阻抗匹配方法
1、阻抗匹配的三种方式如下：负载阻抗匹配：负载阻抗等于传输线的特性阻抗称之为负载阻抗匹配。此时，传输线上只有从信号源到负载方向传输的入射波，而无从负载向信号源方向的反射波。
2、串联端子匹配 当信号源端阻抗低于传输线的特性阻抗时，在信号源端和传输线之间串联电阻器R以使源端的输出阻抗与传输线的特性阻抗匹配，并且抑制来自传输线的信号反射加载结束，反射再次发生。
3、公式：Z= R+i( ωL–1/（ωC）)说明：负载是电阻、电感的感抗、电容的容抗三种类型的复物，复合后统称“阻抗”，写成数学公式即是：阻抗Z= R+i(ωL–1/（ωC）)。其中R为电阻，ωL为感抗，1/（ωC）为容抗。
4、)串联终端匹配串联终端匹配的理论出发点是在信号源端阻抗低于传输线特征阻抗的条件下，在信号的源端和传输线之间串接一个电阻R，使源端的输出阻抗与传输线的特征阻抗相匹配，抑制从负载端反射回来的信号发生再次反射。
5、阻抗匹配 主要用于传输线上，以此来达到所有高频的微波信号均能传递至负载点的目的，而且几乎不会有信号反射回来源点。
6、如果把电容或电感接地，首先图表上的点会以图中心旋转180度，然后才沿电阻圈走动，再沿中心旋转180度。重复以上方法直至电阻值变成1，即可直接把阻抗力变为零完成匹配。
信号传输线上为什么串一个0欧姆电阻
在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。
欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
我觉得可能有如下几个原由：方便调试，0欧电阻不焊接，就可以使运放不工作。方便滤波参数的调试，图中R7和C8组成了一个一阶滤波，如果R7的阻值为5欧，或者10欧，就可以组成不同的滤波参数，进行运放电源的滤波。
起到跳线作用。如果设计等方面影响，布线避不开糊，可以利用电阻实现跨跳线线功能；可以当一个保险丝。
429总线的发送端要串接电阻吗?
总线需要接地。ARINC429接口芯片分为两种，即总线协议芯片和接口驱动芯片。ARINC429总线协议芯片主要用来完成收、发时所必须具备的串并、并串转换功能。一般芯片具有两路接收、一路发送。
RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）实现。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。 RS-485电气规定 由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。
到此，以上就是小编对于传输线串联阻抗的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
