本篇目录：

• 1、总线技术及自动化北京市重点实验室(北方工业大学)概况简介
• 2、系统总线和具有基本输入输出功能的总线接口实验报告
• 3、CC2530实验中软件模拟SPI总线和硬件SPI总线有什么区别?
• 4、I2C总线实验,要求写入的最大数据大于255,怎么编程。
• 5、CAN总线的小实验。
• 6、显微镜数字照相系统主要特点

总线技术及自动化北京市重点实验室(北方工业大学)概况简介

总线技术及自动化北京市重点实验室，创建于2001年六月，隶属于北方工业大学，是该大学首个北京市重点实验室。实验室的前身是机电工程学院自动化实验中心现场总线实验室，专注于现场总线、过程控制技术等领域的研究。实验室于2001年6月，经过北京市教委的批准，正式成立。由北京市教委和北方工业大学共同管理。

学院在工学领域拥有六个硕士学位授权点，涵盖机械电子工程、机械制造及其自动化等多个方向，并设有机械工程和控制工程的工程硕士点。学院的科研实力强大，现场总线技术及自动化实验室是北京市重点实验室，工程训练中心是北京高校实验教学示范中心，机械学科和检测技术与自动化装置为北京市重点建设学科。

实验室：学院目前有现场总线技术及自动化北京市重点实验室，电力电子与电气传动工程中心，工程训练中心，机械加工实验中心等科研部门。主要对社会提供科研开发合作，为本科生和研究生提供实验基地。

国家重点实验室研究基地：混合流程工业自动化系统及装备技术国家重点实验室北方工业大学研究基地。国家广电总局科技与标准重点实验室：CNONIX国家标准应用与推广实验室。北京市重点实验室：现场总线技术及自动化北京市重点实验室。

系统总线和具有基本输入输出功能的总线接口实验报告

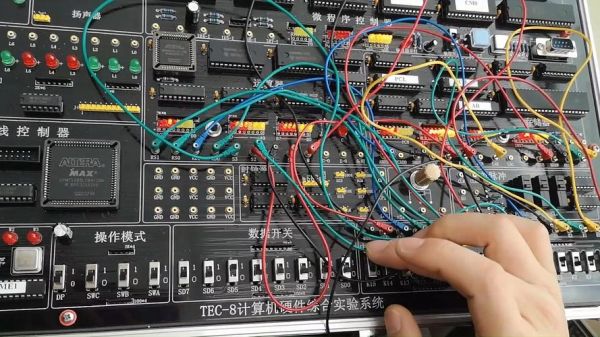

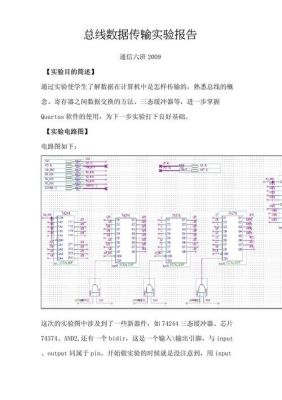

1、实验报告课程名称：计算机组成原理实验项目名称：系统总线和具有基本输入输出功能的总线接口实验Array实验目的1．理解总线的概念及其特性。2．掌握控制总线的功能和应用。实验设备与器件PC机一台，TD-CMA实验系统一套。

2、【答案】：(1)系统总线，又称为前端总线(FSB)，用于连接CPU与RAM(包括CPU的内部缓存和系统主内存)，是计算机主板上所有部件功能实现的主干。(2)系统总线接口的基本功能如下：1)控制。传递总线上的控制信息，主设备会通过总线接口向从设备发出控制信息。2)数据缓存。

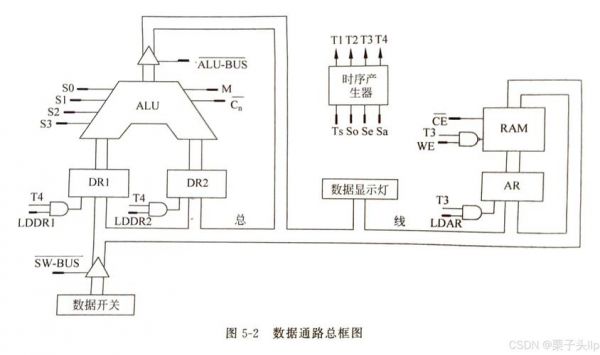

3、系统总线按功能划分为控制总线、数据总线和地址总线三类。控制总线用于传送控制信号和时序信号，确保各个部件协同工作。数据总线是双向三态形式的总线，能够双向传输数据，既可以将CPU的数据传送到存储器或输入输出接口等其它部件，也可以将其他部件的数据传送到CPU。

CC2530实验中软件模拟SPI总线和硬件SPI总线有什么区别?

如果你软件实现的非常漂亮，各种时间参数上都很标准。那么我想区别就在于所能接收的最大速率了。因为软件模拟需要中断，而处理器处理中断能力是有限的，肯定没有SPI硬件控制器所能达到速度更快。其次就是软件模拟需要大量中断，对系统来说是个很大负担，能不用尽量不用。有硬件就不要用软件模拟。

SD卡的读/写有两种总线模式可供选择：一种是SPI总线模式；另一种是SD总线模式。相比之下，SD总线模式的传输速度更快，但是SPI总线模式时序简单通用，考虑到本系统的数据量较小，对数据的读取与存储频率低，因此采用SPI总线模式。

有五种不同的复位源来复位设备。外设CC2530 包括许多不同的外设，允许应用程序设计者开发先进的应用。调试接口执行一个专有的两线串行接口，用于内电路调试。

第一步，查看芯片手册配置SPI工作方式，控制芯片的SPI工作方式必须和AD9833的一样。第二步，使用厂商做好的函数进行AD9833的设置。（我没有用过AD9833）但是带串行接口的芯片一般都需要设置一下，怎么设置需要看AD手册了。第三步，向AD发送你想要输出的数字量吧。

I2C总线实验,要求写入的最大数据大于255,怎么编程。

数据大于255，那么就分两次传输这个数据就可以实现了。

总线使用权：在多设备共享I2C总线时，设备间通过SDA逻辑电平的差异决定总线使用权，输出逻辑为0的设备将抢得总线控制权。时序： start和stop信号：start信号在SCL为高时，SDA由高变低；stop信号在SCL为高时，SDA由低变高。 数据传输：SDA仅在SCL为低电平时变化，SCL通常由主机产生。

启动和停止条件由主机发起，总线空闲和忙碌状态由主机控制。在启动之后，从机设备可以接收数据，而停止条件由主机产生，确保数据传输的完整性。在传输中，每个字节的数据位从最高有效位（MSB）开始，且在每个字节后由主机驱动USDA线至高电平。

SPI总线：由Cypress公司开发，设计目的是为了满足高速数据传输和大容量存储器访问的需求。它常用于需要高速通信的微控制器、存储器和其他外设之间的连接。I2C总线：最初的设计目的是为了解决电视机顶盒中的设备之间的通信问题。

CAN总线的小实验。

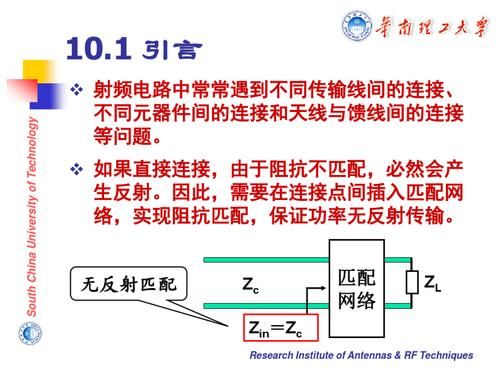

CAN信号是高频镜像差分信号，在信号边沿能量遇到阻抗不匹配时会产生反射，导致振铃现象。终端电阻与导线特征阻抗相匹配，可以将反射的能量吸收，避免振铃的产生，从而确保数据的正确传输。此外，根据ISO 118982标准，终端电阻的额定值为120欧姆，最小值为100欧姆，最大值为130欧姆。

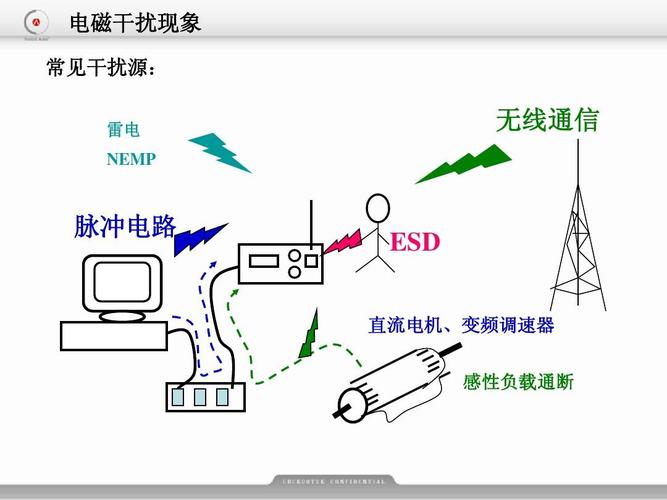

提高抗干扰能力是终端电阻的主要功能之一。CAN总线在“显性”状态和“隐性”状态之间切换。当总线处于“隐性”状态时，如果无负载，内部的MOS管会处于高阻态，外部的干扰只需极小能量就能使总线进入“显性”状态。为了消耗波动能量，提升总线在“隐性”状态的抗干扰能力，需要增加一个电阻，来减少噪声影响。

述，ID表是通过软件进行配置的，但验收滤波功能却是通过CAN控制器中的验收滤波器这个硬件单元进行的，所以从速度上来说，验收造成的延迟很小。另外，采用这种地址机制的优点还在于是采用此总线的系统具有很高的灵活性，即新加入或删除的节点不会影响系统原有节点间的通信。

CAN总线终端电阻，顾名思义就是加在总线末端的电阻。虽然体积小，但在CAN总线通信中扮演着关键角色。终端电阻的主要作用 CAN总线终端电阻主要有以下两个作用：增强抗干扰能力，确保总线迅速进入隐性状态；提升信号质量。

汽车制造：CAN总线在汽车制造领域有广泛的应用，用于实现各种控制单元之间的通信，如发动机控制、底盘控制、车身控制等。大型仪器设备：在实验室和工业生产环境中，大型仪器设备通常采用CAN总线进行通信和控制，实现设备间的数据交互和远程控制。

CAN线电阻功能介绍 CAN总线电阻是施加在总线末端的电阻。虽然这个电阻很小，但它在CAN总线通信中起着非常重要的作用，主要有两个功能：提高抗干扰能力 提高抗干扰能力如果总线上没有负载，隐藏时差分电阻的阻值很大，外界干扰只需要很少的能量就能使总线显形(一般收发器显形阈值的最小电压只有500mV)。

显微镜数字照相系统主要特点

显微镜数字照相系统的主要特点包括以下几点：高速动态图像采集：系统能以15fps的速度捕捉预览区的图像，分辨率为1360×1024，适用于需要快速捕捉动态变化过程的实验场景。宽广的曝光时间范围：曝光时间范围从23us到60s，能够满足不同实验对曝光时间的不同需求，确保在各种光照条件下都能获取到合适的图像。

首先，该系统采用单芯片彩色CCD相机，具有1450万有效像素，确保了高分辨率和细腻图像细节。其次，系统配置了Peltier方式冷却系统，有效将CCD温度保持在低于环境温度10℃，以减少热噪声，保证图像质量。相机接口方面，系统采用标准C型接口，确保与各种显微镜兼容，方便用户使用。

DP71显微镜数字照相系统，通过其高速率、高敏感度与自动曝光功能，为用户提供了一套高效、精准的荧光信号采集解决方案。

数码显微镜与普通光学显微镜的主要区别在于额外配置的显微成像系统，使得用户能够在电脑上同步预览，并实现显微拍照和图片处理。数码显微镜观察物体时能产生三维空间影像，立体感强，成像清晰宽阔，并具备长工作距离，广泛应用于各种常规显微镜场景。

金相显微镜通过连接数码产品，采用数字化照相系统，能够拍摄高质量的照片。该系统提供了两种主要的打印照片方法，一种是调整标尺长度，另一种是在调整标尺长度的同时，也增加放大倍数。使用第一种方法，研究人员只需关注金相组织的描述，只需标注标尺长度即可。

视场光栏：根据观察对象和物镜倍率调整，过大或过小会影响亮度和视场。照明系统：选择低温、高色温的装置，可提高图像的分辨率和锐度。柯拉照明系统：科研级显微镜常用，能优化中心像，适用于专业数码显微成像。此外，显微镜成像质量还会受到环境因素和维护保养的影响，如清洁度和使用环境的稳定性等。

到此，以上就是小编对于总线数据传输实验的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
