本篇目录：

1、详解串口通信232/485/422
2、串口控制89C51单片机
3、stm32cubemxhal库怎么使用串口收发数据?
4、用串口调试助手向三菱PLC发什么报文可以点亮y00点?
5、如何实现在LINUX系统上直接控制串口RTS信号电
6、Linux下的命令行串口工具minicom安装和使用教程

详解串口通信232/485/422

串口通信中的RS23RS485和RS422接口标准讲解如下：RS232：定义：RS232是目前最常用的串行通信接口，由美国电子工业协会制定的EIA RS232C标准规范。特性：通过一个标准接口连接不同设备，具有特定的电气特性和机械特性。传输设置：包括传输电缆长度、波特率、奇偶校验、停止位等参数。

RS23RS485和RS422串口通信的详解如下：RS232：基础：RS232C接口是广泛使用的串行通讯接口，适用于远程传输，具备线路少、成本低等优点。电气特性上，逻辑1为3V～15V，逻辑0为+3～+15V。链路层：字符以位元为单位传输，常用异步起停格式，包括一个起始位、7或8个数据比特、奇偶位和两个停止位。

RS485/422接口标准是对RS232的改进，它采用平衡发送和差分接收方式，显著提高了抗噪声干扰性，支持多点数据通信。RS485与RS422在电气性能上有相似之处，但RS422的收发信号是分开的，支持全双工通信，而RS485采用半双工工作方式。

RS-422与485的异同在于：422为全双工，通过4根线实现双向数据交换，与485不同的是，两者之间需要短接才能转换。422驱动器和接收器特性独特，适合不同应用场景。

详解串口通信232/485/422 RS232基础知识：RS232-C接口是广泛使用的串行通讯接口。它具备使用线路少、成本低等优点，适用于远程传输。电气特性包括在TxD和RxD上，逻辑1为-3V～-15V，逻辑0为+3～+15V；控制线上信号有效为+3V～+15V，无效为-3V～-15V。

在串口通信中，握手功能用于解决接收方过载问题。软件握手使用XON/XOFF字符控制数据传输，硬件握手通过RTS/CTS和DTR/DSR线实现数据传输的同步。XModem协议是一种广泛应用于Modem通信的文件传输协议，能够直接在其他遵循此协议的设备间使用。

串口控制89C51单片机

串口控制89C51单片机主要通过配置串口相关寄存器和定时器，实现数据的接收与发送。以下是对串口控制89C51单片机的详细解串口初始化：配置定时器1：TMOD=0x20；表示设置定时器1为模式2，通常用于产生波特率。设置波特率：TH1=0xfd； TL1=0xfd；这两个值用于设置定时器1的重装载值，从而决定串口的波特率。

C51单片机内部集成了多种逻辑功能部件，这些部件共同协作以完成复杂的任务。其核心组件包括算术逻辑运算单元（ALU），这一部分负责执行所有算术和逻辑操作。此外，单片机还配备了程序存储器，它既可以是ROM，也可以是Flash，用于存放程序代码。数据存储器RAM则用于暂存数据和变量，为处理提供临时空间。

AT89C51是老式的255位单片机，STC89C51在AT89C51上加入了AD数模转换，集成程度更高。MCS-51单片机是美国INTE公司于1980年推出的产品，典型产品有 8031（内部没有程序存储器，实际使用方面已经被市场淘汰）、8051（芯片采用HMOS，功耗是630mW，是89C51的5倍，实际使用方面已经被市场淘汰）8751等通用产品。

解：7位ASCII码加1位奇校验共8位数据，故可采用串行口方式1。89C51单片机的奇偶校验位P是当累加器A中1的数目为奇数时，P=1。如果直接把P的值放入ASCII码的最高位，恰好成了偶校验，与要求不符。因此，要把P的值取反以后放入ASCII码最高位，才是要求的奇校验。

89C51单片机具备五个中断源，分别是外部中断0（INT0）、定时器/计数器0（T0）、外部中断1（INT1）、定时器/计数器1（T1）以及串行通信口中断。要开放或禁止这些中断，需要通过设置相应的控制寄存器。

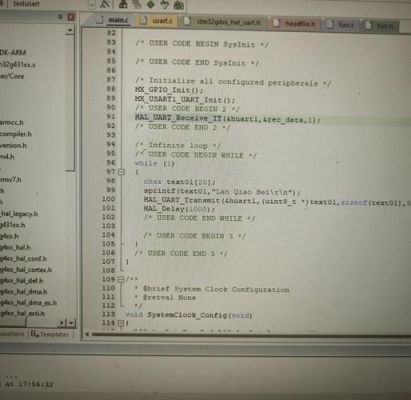

stm32cubemxhal库怎么使用串口收发数据?

1、在软件设计中，首先利用STM32CubeMX进行设置，配置串口相关参数，如波特率、数据位、停止位等。然后在MDK-ARM软件中编写C代码，将标准库函数进行重定向，以便在串口或LCD上进行输出。在具体的实现中，需要找到并自定义弱符号中断接收完成回调函数`HAL_UART_RxCpltCallback`，以处理接收到的数据。

2、打开STM32CubeMX，点击File New Project，选择STM32F103C8Tx，然后启动项目。在主界面中，选择SWD下载模式，设置外部晶振源，并配置时钟树。只需在指定频率的输入框中输入，软件会自动计算配置。配置串口，选择同步异步通信，波特率为115200，数据长度8bits，无校验位，1位停止位。

3、首先，通过STM32CubeMX工具创建新项目，选择SWD下载模式和外部晶振源，配置时钟树以获取所需频率。串口配置为115200波特率的同步异步模式，数据长度8bits、无校验位和1位停止位，并启用串口中断和DMA接收功能。

4、实现空闲中断需要设置相应的宏，如使能IDLE中断（`__HAL_UART_ENABLE_IT(__HANDLE__， UART_IT_IDLE)`）和检查IDLE标志（`__HAL_UART_GET_FLAG(__HANDLE__， UART_IT_IDLE)`）。同时，清除IDLE标志（`__HAL_UART_CLEAR_IDLEFLAG(__HANDLE__)`）也是必要的步骤。

5、对于普通串口收发操作，一般采用串口中断结合中断回调函数的策略。首先，我们需要熟悉HAL库中用于开启接收中断并初始化缓存参数的基本函数。具体而言，`HAL_UART_Receive_IT`函数用于开启接收中断，并初始化与串口句柄相关的缓冲区参数。

用串口调试助手向三菱PLC发什么报文可以点亮y00点?

要使用串口调试助手向三菱PLC发送报文以点亮y00点，您需要使用RS232或RS485通信协议，并按照三菱PLC的通信规则编写报文。通常，您需要使用以下报文来点亮y00点：c 01 00 06 FF FE Y00 ON 其中，每个字段的含义如下：01：起始符，表示开始发送报文。00：传输格式，表示使用RTU格式进行传输。

如何实现在LINUX系统上直接控制串口RTS信号电

1、找到串口的设备号在linux系统下，所有的设备都是文件，所以要先找到串口这个设备文件，之后就可以对这个串口进行操作。

2、设置串口配置时需注意控制模式中的奇偶校验位、停止位、数据位数、硬件 RTS/CTS 流控制以及与调制解调器相关的信号线。在本地模式中，选择输入模式时可避免使用软件流控制。输出模式中，禁用特殊处理以获取原始数据。VMIN 和 VTIME 参数控制读取频率，确保系统调用效率与响应性。

3、就是要用串口线连接交换机的管理口对交换机进行配置？首先打开计算机，在计算机内打开SecureCRT。然后使用鼠标点击快速连接选项。出现配置窗口，协议选择Serial，端口一般选择com1，波特率选择9600，流控把RTS前面的勾去掉，其他的保持默认就可以了。最后使用鼠标单击连接即可。

4、例如使能硬件控制流：当然，最后还需要用 tcflush() 抛弃存储在 fd 里的未接收的数据。再利用接口 tcsetattr() 函数将配置信息写入文件描述符 fd ：这样整个串口最常用的用法就配置完成了。具体的配置使用可以参考我的项目 HCI-Middleware 里的 hci_transport_uart_linux.c 文件。

Linux下的命令行串口工具minicom安装和使用教程

1、安装：apt-get install minicom 使用流程：安装完毕后通过命令 “minicom” 运行软件，首页已经给了使用说明，Minicom 使用经常遇到三个键的组合操作，如 “CTRL-A Z”，这表示先同时按下 CTRL 和 “A”（不区分大写），然后松开此二键再按下 “Z”。

2、Minicom是基于窗口的。要弹出所需功能的窗口，可按下 Ctrl-A (以下使用C-A来表示Ctrl-A)，然后再按各功能键(a-z或A-Z)。先按C-A，再按z，将出现一个帮助窗口，提供了所有命令的简述。配置 minicom(-s 选项，或者C-A、O)时，可以改变这个转义键，不过现在我们还是用Ctrl-A吧。

3、Minicom设置：以root权限登录系统，通过命令 minicom -s 启动，会看到一个界面。 Serial Port Setup：选择serial port setup，调整配置，如将A项Serial Device设置为/dev/ttyS0，代表串口1。同时，将E项Bps/par/Bits设置为115200 8N1以优化通信速度。

到此，以上就是小编对于串口发送数据代码的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
