PCB上的走线并不完全等同于微带线。以下是对这一问题的详细解定义与构成：PCB走线：通常指的是印刷电路板上用于连接各个电子元件的铜质线条，它们构成了电路的基本路径。微带线：是一种特殊的PCB迹线，由支撑在电介质基板上的单个导体条构成，适用于制作微波集成电路的平面结构传输线。

走线是PCB布线的一种说法，微带线是PCB走线的一个种类。微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。带状线是介于两个接地层之间的印制导线，它是一条置于两层导电平面之间的电介质中间的铜带线。

走线在PCB（印刷电路板）设计中指的是导线的布置，而微带线是一种特殊类型的走线。微带线由位于介质基片上的单一导体带构成，是一种用于微波传输的线路，适用于微波集成电路的平面结构。它的特性阻抗与导线的宽度、厚度、电介质的介电常数以及导体与接地层之间的距离有关。

CST的灵活应用使得微波设计更加精准，如矩圆转换器建模，其电场分布图直观展示了转换后的信号处理效果。每一项仿真都是为了提升设计效率和信号传输质量，让微波工程师们在实践中游刃有余。然而，知识的海洋无边无际，本文仅是冰山一角。

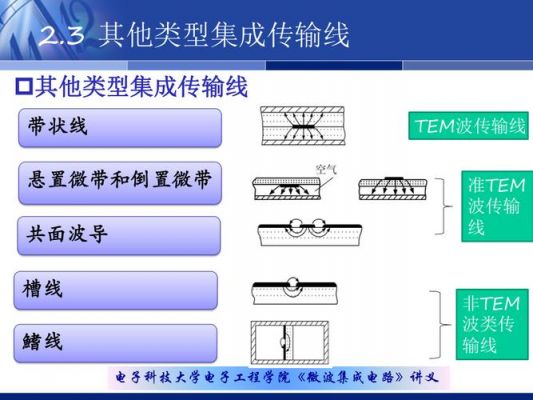

特点：由两块平行金属板组成，适用于较低频率的电磁波传输。适用场景：常用于微波集成电路和某些特定的射频应用中。衬底集成波导：特点：与微带线等实芯介质波导类似，但具有波导的特性，通常用于集成微波和毫米波电路。适用场景：适用于需要高度集成和紧凑设计的微波和毫米波应用。

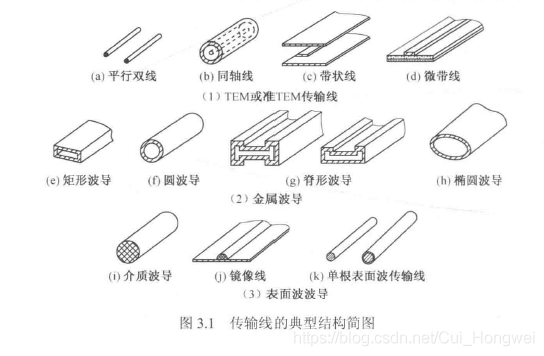

常用的微波传输线主要分为TEM模传输线与TE模、TM模传输线两大类，其中TEM模传输线包括同轴线、微带线、带状线与共面波导等，而TE模、TM模传输线则涉及矩形波导、圆波导、椭圆波导与瘠波导。以下是关于几种典型微波传输线的简要介绍：同轴线：类型：宽带传输线，传输TEM模。

微带传输线用于微波波段的一种不对称传输线，传输准TEM波。结构的形式较多，性能用途也不相同。标准微带的结构形式，是在较宽的接地金属带上方紧贴一层介质基片，基片的另一侧贴附一条较窄的金属长条。标准微带线是微波集成电路中常用的一种传输线。

波导（WAVEGUIDE），用来定向引导电磁波的结构。在电磁学和通信工程中，波导这个词可以指在它的端点间传递电磁波的任何线性结构。但最初和最常见的意思是指用来传输无线电波的空心金属管。

微带线是由支在介质基片上的单一导体带构成的微波传输线。适合制作微波集成电路的平面结构传输线。与金属波导相比，其体积小、重量轻、使用频带宽、可靠性高和制造成本低等；但损耗稍大，功率容量小。

微带线是一根带状导(信号线).与地平面之间用一种电介质隔离开。如果线的厚度、宽度以及与地平面之间的距离是可控制的，则它的特性阻抗也是可以控制的。(3)印制板中的带状线带状线是一条置于两层导电平面之间的电介质中间的铜带线。

表面微带线的特性阻抗值较高并在实际中广泛采用，它的外层为控制阻抗的信号线面，它和与之相邻的基准面之间用绝缘材料隔开。

上述简单的生活细节，正可用以说明方波(Square Wave)讯号(Signal)在多层板传输线(Tran *** ission Line，系由讯号线、介质层、及接地层三者所共同组成)中所进行的快速传送。

到此，以上就是小编对于微波集成传输线分为哪几类的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
