本篇目录：

1、模拟电路,滞回比较器的电压传输特性
2、同相迟滞电压比较器的工作原理
3、滞回比较器输出电压的上升时间和下降时间与什么有关
4、迟滞比较器的传输特性为什么具有迟滞特性
5、用lm393怎么组成迟滞比较器?

模拟电路,滞回比较器的电压传输特性

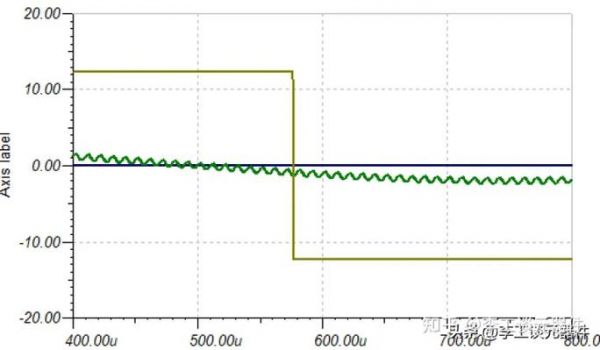

1、就是输入大于2v输出-6v。输入小于-2v输出6v。输入在一旦进入-2到2v区间，电压保持进入之前的状态。迟滞比较器保证了数字电路的稳定，因为它可以无视输入的抖动。

2、迟滞比较器有多种形态，包括顺时针和逆时针旋转的伏安特性，以及基于不同基准电压的结构。通过调整电路参数，如电阻值，可以定制化调整迟滞窗口电压、阈值位置和结构。例如，计算可调门限滞回比较器时，需考虑RRR2的值，以及VREF的取值限制，以确保电路的正常工作。

3、单限比较器和滞回比较器在输入电压单一方向变化时，输出电压只跃变一次，因而不能检测输入电压是否在两个给定电压之间，而窗口比较器具有这一功能。如图所示为一种双限比较器，外加参考电压，电阻和稳压管DZ构成限幅电路。窗口比较器资料原理：★当输入电压时，所以集成运放A1的输出，A2的输出。

4、根据这个式子分析可知，调节同相输入端和输出端得反馈电阻R1可明显调节电路的比较特性，包括滞回宽度和传输特性斜率。

5、比较器增益无穷大：运放应用于比例运算时，处于深度负反馈状态，虚短条件始终成立，不用特别关注开环放大倍数。而运放构成滞回比较器时，处于正反馈工作状态，正是利用了开环放大倍数很大的特点，使运放在最大输出和最小输出之间跃变。正反馈：正反馈是一个加速过程，将使输出边沿变得陡峭。

6、迟滞电压比较器具有滞回特性，可以有效地提高电路的抗干扰能力。滞回比较器在日常应用中非常广泛，所谓滞回，字面意思就是等待一段时间再回来，它是相较于普通单限比较器而言的。

同相迟滞电压比较器的工作原理

工作原理：滞回比较器的三个主要参数是：阈值电压vv2和回差电压vh，改变基准电压vref（也叫参考电压）的大小，可同时调节两个阈值电压v1和v2的大小，且不影响回差电压值vh；改变rw和r2的比值或输出电压的正负幅度可以调整回差值大小。

同相滞回比较器：当输入的比较电压相对于参考点电压的大小，如果大于参考点，则输出高电平，反之则输出低电平。反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。

迟滞比较器通常通过在比较器内部增加迟滞电压（VHysteresis或阈值电压）来实现，常见值为5~10mV。输入信号需要更大阈值范围时，需通过外加迟滞设定输出反转上下限，但这样会降低比较器有效分辨率，最小可分辨信号等于阈值电压之差。迟滞比较器根据输入端的不同，分为反相输入迟滞比较器和同相输入迟滞比较器。

滞回比较器输出电压的上升时间和下降时间与什么有关

1、与正反馈的强度有关。迟滞比较器是一个具有迟滞回环传输特性的比较器。输出电压的上升时间和下降时间与正反馈的强度有关，减小正反馈中的电阻可以减小上升时间和下降时间。

2、一旦输入电压超过上门限电压，输出就会迅速跳变为低电平。反向过程：当输入电压高于上门限电压且输出为低电平时，输入电压下降。在未低于下门限电压之前，输出维持低电平。直到输入电压低于下门限电压，输出才又跳回高电平。

3、滞回比较器是一种具有滞后特性的比较器，其特性在于正向输入端添加了反馈网络，使得输出状态切换时存在两个不同的阈值电压。以下是关于滞回比较器的分析计算：工作原理滞回特性：滞回比较器具有两个阈值电压，一个是上升阈值电压，另一个是下降阈值电压。

4、反相滞回比较器：电路接法是参考点位来自本比较器的输出端，并接在同相端，输入信号接在反相端。当输入电压大于参考电压时，输出低电位；输出端输出低电位，参考电压也随之变得更低，当输入电压降低时，只有降到低于这个更低参考点位后，比较器是输出才能变成高电平输出。

迟滞比较器的传输特性为什么具有迟滞特性

1、该原因是比较器具有增益无穷大和采用了正反馈。比较器增益无穷大：运放应用于比例运算时，处于深度负反馈状态，虚短条件始终成立，不用特别关注开环放大倍数。而运放构成滞回比较器时，处于正反馈工作状态，正是利用了开环放大倍数很大的特点，使运放在最大输出和最小输出之间跃变。

2、迟滞比较器有滞回特性，具有抗干扰能。迟滞比较器是一个具有迟滞回环传输特性的比较器。又可理解为加正反馈的单限比较器。在反相输入单门限电压比较器的基础上引入正反馈网络，就组成了具有双门限值的反相输入迟滞比较器。

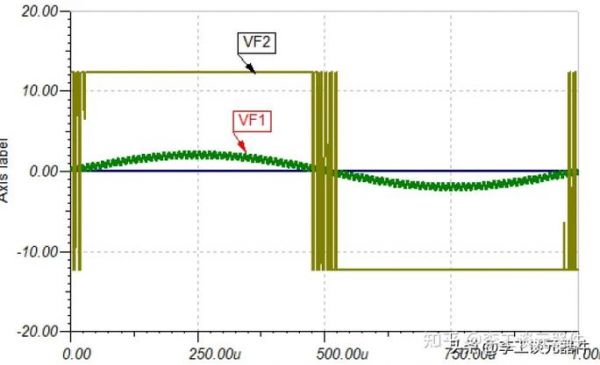

3、迟滞概念的引入是为了防止比较器在比较点附近输出电平的频繁反转。这主要是因为比较器反应过快，输入端电压的微小噪声导致信号在比较点上下波动，引起输出电平多次切换，表现为输出“振荡”现象。迟滞比较器设计使得输入电压在基准电压附近不敏感，有效避免了这一问题。

用lm393怎么组成迟滞比较器?

1、LM393接电源，输出接上拉电阻，加一个正反馈电阻到正输入端。用im393组成迟滞比较器迟滞比较器是一个具有迟滞回环传输特性的比较器。在反相输入单门限电压比较器的基础上引入正反馈网络，就组成了具有双门限值的反相输入迟滞比较器。由于反馈的作用这种比较器的门限电压是随输出电压的变化而变化的。

2、要组成迟滞比较器，可以使用LM393芯片。首先，将LM393连接到电源，然后将输出接到上拉电阻。接着，将一个正反馈电阻连接到正输入端。这样，就构成了一个具有双门限值的反相输入迟滞比较器。这种比较器的门限电压会随着输出电压的变化而变化，因此它的灵敏度较低，但抗干扰能力却大大提高。

3、参考上图内方程，又注意比较器输出属性为集电极开路，需要加上拉电阻。

4、由于LM393是电压比较器，首先需要将电流信号转换为电压信号。这可以通过电流传感器或电阻来实现。例如，可以将一个已知阻值的电阻串联到电路中，通过测量该电阻两端的电压来间接获取电流大小。设置基准电压：确定一个基准电压，该电压将作为过流判断的阈值。

5、近期刚好在研究LM393，利用其输出低电平有效时灌电流有16mA，电源直接接12V的话完全可直接驱动12V的小功率720Ω继电器，可省掉三极管及R5驱动电路。另外，比较器输入电压临界时输出会抖动，就如干扰，一般输入输出之间要接个正反馈大电阻如1M，组成迟滞比较器电路，灵敏度会有一定降低但带来稳定的好处。

6、LM393是一种高增益、宽频带的电路元件，它属于比较器类别。然而，它在输出端与输入端之间的寄生电容可能导致电路不稳定，形成振荡。这种振荡仅在比较器状态改变时，输出电压过渡瞬间发生，即使电源通过旁路滤波也难以消除。设计标准PC板时，应注重减少输入和输出间的寄生电容耦合，以改善这一问题。

到此，以上就是小编对于迟滞比较器的传输特性曲线的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
