从干扰源辨识雷电、电弧、电台或大功率辐射设备通常引起共模干扰，而电机、开关电源等设备产生的干扰为差模。依据频率区分差模干扰频率通常低于1MHz，共模干扰主要在5MHz以上，但电缆靠近强磁场辐射源时，低频共模干扰也可能存在。

使用屏蔽双绞线，并确保有效地接地，以减少干扰信号的影响。在强电场区域，考虑使用镀锌管进行屏蔽，以进一步抑制干扰。在布线时，尽量避免与高压线平行，确保信号线与高压线之间有足够的距离，且不要将高压电源线和信号线捆绑在一起走线。避免将信号线与电控锁共用同一电源，以防止干扰。

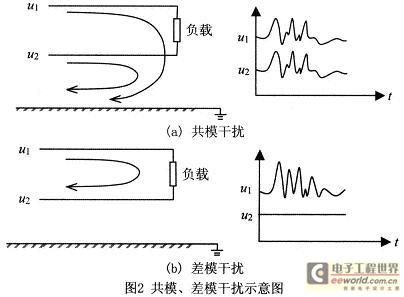

特点不同，差模信号的特点是幅度相等，相位相反的信号，而共模信号的特点是幅度相等，相位相同的信号。电流流过的方向、程度不同，所有的差模电流全流过负载，差模干扰侵入往返两条信号线，方向与信号电流方向一致。而共模信号的干扰信号侵入线路和接地之间。

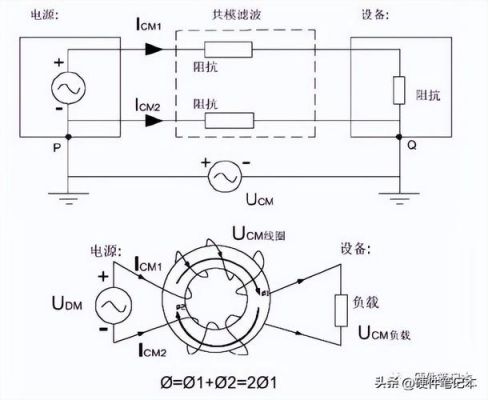

为了抑制共模干扰，主要方法是使用共模扼流圈。共模扼流圈是一个电感元件，能够对共模信号提供大的电感量以起到抑制作用，而对于差模信号则具有极小的漏电感。差模干扰，即干扰电压存在于信号线与其回线之间，干扰回路则是在导线与回线构成的回路中流动。

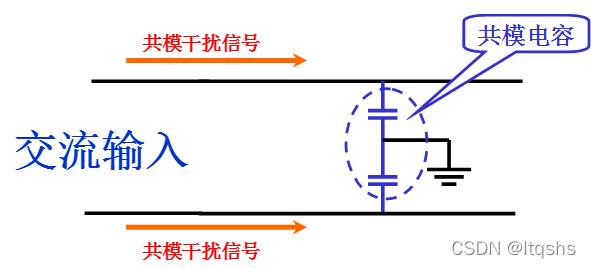

抑制共模干扰的主要策略是滤波，例如在电路中使用共模电感，它能阻止共模电流流经，减小干扰。对于电源回路的干扰，共模电容和差模电容也被用来提供旁路路径，减少干扰信号的传播。此外，信号线路屏蔽和降低地线阻抗也是常见的抑制共模干扰的方法。

1、共模干扰的能量最终需要返回大地，抑制来自端口的共模干扰可以从多个方面入手。一种方法是采用堵塞加疏导的方式，在端口的合适位置放置共模电感，失配共模通路的阻抗，防止共模信号从关键位置通过。

2、使用屏蔽双绞线，并确保有效地接地，以减少干扰信号的影响。在强电场区域，考虑使用镀锌管进行屏蔽，以进一步抑制干扰。在布线时，尽量避免与高压线平行，确保信号线与高压线之间有足够的距离，且不要将高压电源线和信号线捆绑在一起走线。避免将信号线与电控锁共用同一电源，以防止干扰。

3、抑制共模干扰的主要方法包括滤波，例如在电路中使用共模电感，它通过增强对共模电流的阻尼效果来衰减干扰。USB信号上的共模干扰可以通过共模电感有效抑制。对于电源回路的干扰，共模电容和差模电容可以提供最短路径，旁路共模或差模信号，从而减少干扰。除了硬件滤波，信号线路屏蔽和降低地线阻抗也是有效手段。

其中，共模干扰是指信号线与地线之间传输的电压或电流，由于线路的不对称性，这种干扰较为常见。要解决共模干扰，有几种策略可供选择：首先，采用屏蔽双绞线，并确保其与地线有效连接，以减少外部电磁干扰。在强电场环境下，使用镀锌管等物理屏蔽材料，进一步隔绝干扰。

共模干扰指的是干扰电压在信号线及其回线（一般称为信号地线）上的幅度相同，这里的电压以附近任何一个物体（大地、金属机箱、参考地线板等）为参考电位，干扰电流回路则是在导线与参考物体构成的回路中流动。

共模干扰在导线与地之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望有的电位差；而差模干扰在两导线之间传输，属于对称性干扰，它定义为任何两个载流导体之间的不希望有的电位差。共模干扰的电流大小不一定相等，但是方向相同的。
