本篇目录：
- 1、BUCK电路中二极管的RC吸收电路如何设计,具体的R、C的参数,求公式?_百度...
- 2、开关电源环路学习笔记(4)-两种误差放大器的传递函数
- 3、屯多少币,可以实现一个小目标?
- 4、改变电感或电容对buck电路有什么影响?谢谢啦
BUCK电路中二极管的RC吸收电路如何设计,具体的R、C的参数,求公式?_百度...
具体到信号经过RC滤波电路后的衰减计算，我们可以通过以下公式来表达：Uo=Ui/[(2*Pi*f*R*C)^2+1]^0.5。在这个公式中，Uo代表输出电压，Ui代表输入电压，Pi是圆周率，f是信号频率，R和C分别是电阻和电容的参数。在设计RC滤波电路时，R和C的选择至关重要。
式中：Uo为输出电压；Ui为输入电压；Pi为圆周率；f为信号频率。
电容C2：理论上，C2越大，Q值越小，对振铃的抑制效果越好。但过大的C2会导致电源效率降低，因此需要在抑制效果和电源效率之间找到平衡点。设计步骤：测量振荡频率：首先，需要测量BUCK电源开关节点的振荡频率，以便后续计算电路参数。
设计中需要合理选择RC参数以达到预期效果。如果规格书中提供推荐值，可先依据此值进行初步设定，之后根据实际效果微调。理解参数大小对效果的影响有助于避免盲目调试。以BUCK电源开关节点为例，在主开关管导通，续流二极管或MOS管关闭时，会出现电压尖峰振荡波形。
在Ton阶段，电感电流线性上升，电感处于储能状态；Toff阶段，电感电流通过二极管释放能量至负载，电感电压和电容电流的关系与Buck电路相似。通过计算电感L和电容C的值，可以确保电路在给定的输入输出电压条件下正常工作。同时，电路的输入电流与输出电流之间的关系（Ig≥Io）有助于理解电路的能量传输特性。
Buck电路在CCM模式下的参数选取具有重要意义。首先，占空比D由输入电压Vi与输出电压Vo决定，公式为D=Vo/Vi。接着，电感量L的选择至关重要，其中电感纹波电流dIL需控制在电感电流的20%左右。对于具体的应用，这一比例可以根据需求调整。
开关电源环路学习笔记(4)-两种误差放大器的传递函数

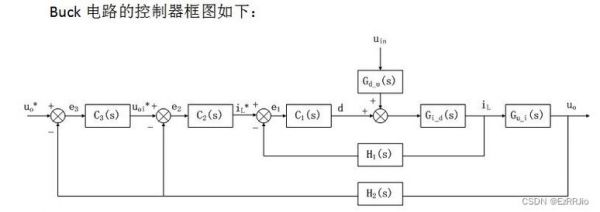

开关变换级：Gvd(s)为了理解整个传递函数，需要首先分析每一级的传递函数。本节将重点讨论反馈级和补偿级。反馈级H(s)与放大补偿级Gc(s)合并考虑，开环传递函数T(s)等于四级相乘，即T(s)= H(s)*Gc(s)*Gpwm(s)*Gvd(s)。
用基准电压源T431 IC，与输出的电压进行误差放大比较，然后将取样电压经过光电偶合器反馈控制脉宽占空比，达到稳定电压的目的。
控制理论学习笔记——流程框图与PID控制：系统框图 开环系统：特点是简单，控制器可以是受控对象传递函数的倒数。但易受误差影响。闭环系统：拥有更好的鲁棒性，需要传感器。反应较慢，且在某些情况下，开环稳定的系统在闭环情况下可能变得不稳定。
就是一个负反馈电路啊，从输出端采集电压数据与基准电压对比后反馈到开关电源的振荡电路，调整开关管的导通时间长短，从而起到稳压的作用。
KA7500B和TL494 是同一种芯片，名字不一样而已，是一种开关电源脉宽调制（PWM）控制芯片。TL494的引脚功能：（1） 11N+（引脚1）：误差放大器1的同相输入端。在闭环系统中，被控制量的给定信号将通过该引脚输入误差放大器；而在开环系统中，该引脚需接地或悬空。
屯多少币,可以实现一个小目标?
囤币：我们需要囤多少可以实现财富自由？一线城市财富自由的门槛是9亿（请自行百度）。在这里，我们放宽一点要求，把门槛降低到一个小目标：1个亿，也就是5个周期后640000个BUCK的价值。
最后，稳定币也是一种值得考虑的囤货选择。稳定币的价值通常与某种外部资产挂钩，价格波动相对较小。在加密货币市场中，稳定币是一种很好的资金存储和转移工具。对于希望避免剧烈价格波动的投资者来说，稳定币是一个较为安全的选择。综上所述，比特币、以太坊和部分稳定币是当前市场上值得考虑的投资对象。
如果我们相信大饼未来还能再涨100倍，那么只要现在囤够价值100万的大饼，将来就可以值1个亿，实现开头的小目标。按照今天4万刀的价格水平，100倍就是400万刀。
改变电感或电容对buck电路有什么影响?谢谢啦
1、改变电感或电容对电路的传递函数的零极点产生影响，从而导致整个系统的状态发生变化。比如说电路起始电感值使得电路工作在临界模式。减小电感就会使得电路进入断续模式，加大电感就会使得电路进入连续模式。
2、buck降压电路中，电容和电感作用如下：电感是储能、降压的作用；电容是平稳电压。简单的说，开关管导通，电感充电，电容提供电压，开关管截止，电感放电，电容稳定电压。
3、Buck电路中的电感（L）和电容（C）共同构成了一个低通滤波器，其功能是滤除高频成分，保留低频成分。这意味着，当输入电压经过这个滤波器时，高频的脉动成分会被显著降低，而接近稳定的直流成分则能够顺利通过。因此，输出电压虽然不是完全的直流电压，但纹波电压较小，接近稳定的直流电压。
到此，以上就是小编对于buck电路的传递函数模型的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
