rs232、rs422和rs485通讯接口的区别

1、RS-232:是常用的串行通信接口标准之一。特点不同 RS-422:采用平衡传输采用单向/非可逆,有使能端或没有使能端的传输线。RS-485:采用的是主从通信方式,即一个主机带多个从机。RS-232:在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯。

2、简单易用:RS232接口采用点对点连接方式,适用于单一主机与单一外部设备之间的通信。 传输速度:RS232接口的传输速度相对较慢,适用于低速数据传输,如控制命令和配置信息等。 距离限制:由于信号衰减和干扰的影响,RS232接口在传输距离上受到限制,一般不适用于长距离传输。

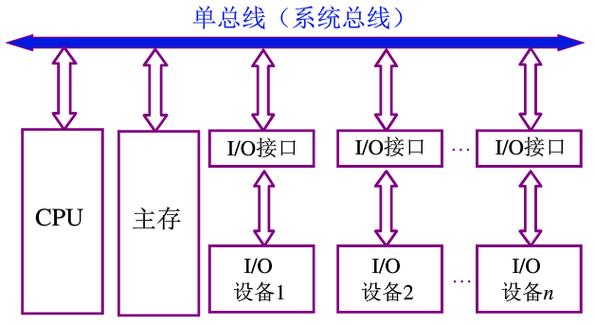

提高rs485传输速度(rs485怎么传输信号)-图1

3、RS232口最大通讯距离是15米,而RS422/485最大通讯距离是1200米。所连接设备个数 RS232只能连接一个设备,而RS485可以连接多个设备。这三种端口的定义 RS232是标准接口,为D形9针头,所连接设备的接口的信号定义是一样的。

奖赏50分!!!关于RS485总线提速问题

1、总线的传输速率和距离成反比,如果要达到10M的速度,传输距离大概就是有几米,那你就没有什么实际的意义啦,还有普通的485芯片很少会支持到110K以上的速率,要特别的芯片支持,这个要看芯片的说明资料。RS-485的传输距离可以达到1200米(传输速率在110Kbps情况下)。最大传输速率10Mbps(传输距离12米)。

2、呵呵 不能光单纯地提高 波特率到设置 如将 波特率由4800提高到9600甚至12K,同时必须要改善RS485总线的硬件质量,如RS485总线接口的光电隔离要更换高速光耦,双绞线要换成质量更好的(采用5类非屏蔽掉双绞线),软件设计要更完善才行。 还要考RS485总线的通讯距离。

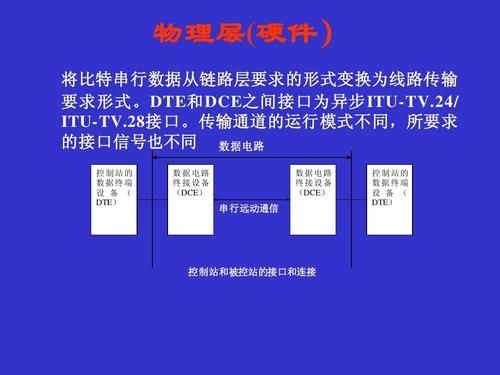

提高rs485传输速度(rs485怎么传输信号)-图2

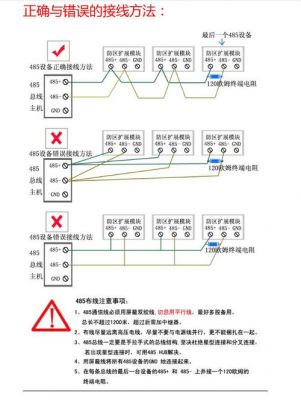

3、通信距离、设备数量和线材规格要匹配,使用双绞屏蔽线,屏蔽层接地。考虑负载和传输距离,可能需要485 HUB或中继器协助,确保所有设备的地线共地。采用手拉手结构,末端电阻匹配,远离大电流电源线。

RS485通讯的工作原理?

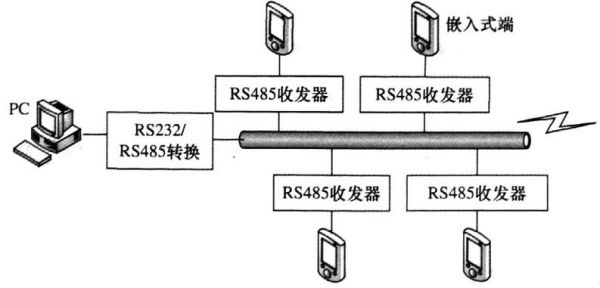

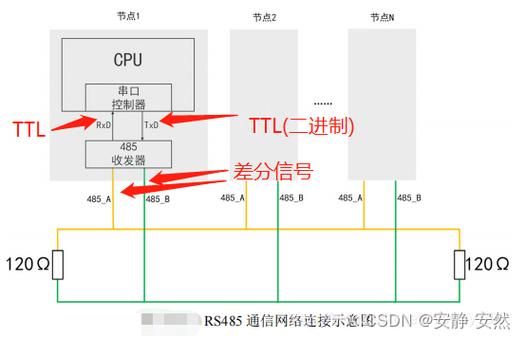

RS485通讯的工作原理如下:采用差分信号。我们在讲A/D的时候,讲过差分信号输入的概念,同时也介绍了差分输入的好处,最大的优势是可以抑制共模干扰。尤其当工业现场环境比较复杂,干扰比较多时,采用差分方式可以有效的提高通信可靠性。RS485采用两根通信线,通常用A和B或者D+和D-来表示。

RS485通讯的工作原理主要是基于差分信号传输数据,实现长距离、多点通信。解释如下:RS485通讯是一种串行通信协议,采用半双工通信方式。其核心工作原理是利用差分信号进行数据传输。RS485通讯的传输线路上,每个节点都通过一对差分线路进行通信。

提高rs485传输速度(rs485怎么传输信号)-图3

原理:RS485工作电压其实就电平颠倒原理,两根线AB,通过在通讯 的时候按照主从约定好的速率,反转电平,来完成数据0和1的识别。RS485只是一种硬件接口,他只是把来自单片机UART的信号,翻转电平进行传输,并驱动线缆。所以RS485其实只是一种硬件接口驱动芯片。图:可以用这个电路把PB721换成MCU的UART即可。

RS485通讯的工作原理主要基于差分信号和一些关键特性。首先,它利用两根线(A和B或D+、D-)传输数据,通过电压差来表示逻辑“1”和“0”,有效抵抗共模干扰,提升工业现场通信的可靠性。

怎样提高RS485总线通信速度?

1、呵呵 不能光单纯地提高 波特率到设置 如将 波特率由4800提高到9600甚至12K,同时必须要改善RS485总线的硬件质量,如RS485总线接口的光电隔离要更换高速光耦,双绞线要换成质量更好的(采用5类非屏蔽掉双绞线),软件设计要更完善才行。 还要考RS485总线的通讯距离。

2、通信距离、设备数量和线材规格要匹配,使用双绞屏蔽线,屏蔽层接地。考虑负载和传输距离,可能需要485 HUB或中继器协助,确保所有设备的地线共地。采用手拉手结构,末端电阻匹配,远离大电流电源线。

3、降低波特率。从机装置切换到发送之前,加一点延时。加快主机发送完切换到接收的速度,总线接偏置电阻,确保主机切换到接收状态后,不会收到干扰数据。

4、采用阻抗匹配、低衰减的RS485专用总线电缆(专利号:2010 2 0559129谨防假冒)更有利于保证通信。一般推荐如下:普通双绞屏蔽型电缆 STP-120Ω(for RS485 & CAN) one pair 20 AWG ,电缆外径7mm左右。适用于室内、管道及一般工业环境。

5、.05mA VS 几十mA !3, 终端电阻的加入,加大了发送端 RS485 芯片的发热,降低了RS485 的线缆驱动能力。4,如果终端电阻损坏,增加的部件,增加的风险!整个总线将彻底陷入瘫痪。对功耗有要求且通信距离较长的情况,还是建议选用本身就支持任意拓扑的总线,例如POWERBUS,MBUS等。

认识485通讯

1、在工业控制、电力通讯、智能仪表领域,串口通信是数据交换的常见方式。最初,RS232接口是主流选择,然而,RS232在工业现场的应用受限于其信号电平较高、传输速率有限、抗干扰能力较弱以及仅支持点对点通信的特性,这些问题在RS485出现后得到解决。

2、破解485通讯协议:此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。485是一个物理层协议,无需软件,只要写串口通信软件即可,可以在pc上用rs232转rs485转接头进行通信。通信软件可以用通用的串口软件,如格西烽火、sscom等进行。

3、RS485主从式多机通讯协议 数据传输协议 此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程,如何回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

4、从机的地址是遵循协议,根据协议定义的。RS485主从式多机通讯协议的数据传输协议:此协议定义了一个控制器能认识使用的消息结构,而不管它们是经过何种网络进行通信的。它描述了一控制器请求访问其它设备的过程,如何回应来自其它设备的请求,以及怎样侦测错误并记录。它制定了消息域格局和内容的公共格式。

信捷伺服怎样用485控制位置和速度设置

1、连接硬件:将信捷伺服的RS485接口通过电缆连接到计算机或PLC的RS485接口。确保连接稳定可靠。编写控制程序:使用编程语言(如C、C++、Python等)编写控制程序,以通过RS485接口向信捷伺服发送位置和速度设置指令。

2、信捷伺服驱动器调缓冲模式步骤如下:进入参数设置模式,在参数列表中找到“缓冲模式”参数。将缓冲模式参数设置为“2”(即“位置模式缓冲”),保存退出。在控制器中设置缓冲区大小,将其设置为系统能够承受的最大值。配置缓冲区的填充方式,可以选择“立即填充”或“延迟填充”。

3、外部模拟量 假如是用外部模拟量来进行速度形式操控的话,你输入的模拟量电压正比于电机的转速,比方驱动器内部参数默许的是每1V电压值,电机每分钟转500圈,输出3V电压,即是每分钟1500转了。当然,每V电压所对应的电机转速是能够设定的,默许是500,可以改成80,也可以改成800。

4、打开伺服驱动器的参数设置程序,进入伺服马达控制参数的设定界面。选择“转矩控制”或“速度控制”模式,这两种模式都可以不使用编码器进行设置,设置伺服马达的额定电压、额定电流、最大转速等参数,这些参数需要根据实际情况进行设定。

5、信捷DRVI指令可以控制电机的速度、位置、力矩等参数,具体的指令格式和参数设置需要根据具体的控制需求进行调整。在使用信捷DRVI指令时,需要注意保证控制器和电机驱动器之间的通信稳定,避免出现通信故障导致控制失败。

6、需要设置权限。信捷伺服驱动器采用国产信捷的DS5B驱动器,这是一款带485总线接口的驱动器,支持Modbus通讯,信捷伺服驱动器设置一万脉冲需要设置权限,脉冲常指像脉搏似的电压或电流短暂起伏。脉冲的主要特性有波形、幅度、宽度和重复频率。
